Высоковольтные MLCC не всегда трудно купить. Однако подобрать замену становится сложнее, когда одновременно должны совпадать напряжение, емкость, диэлектрик, размер корпуса, класс надежности и срок поставки.

Для стандартного низковольтного развязывающего конденсатора может существовать несколько практичных альтернатив разных брендов. У MLCC на 250V или 500V, применяемого в резонансной схеме, силовом преобразователе, промышленном контроллере или серверной системе питания, выбор замен может быть намного меньше.

Поэтому керамические конденсаторы на 100V, 250V и 500V следует проверять раньше в цикле закупки. Ранний sourcing дает инженерам и закупочным командам время проверить доступность, сравнить серии производителей, согласовать другие корпуса и избежать срочного изменения конструкции.

Почему sourcing высоковольтных MLCC требует больше времени

Сложность sourcing MLCC определяется не только напряжением. Конденсатор на 500V с небольшой емкостью и распространенным диэлектриком C0G может быть доступнее, чем конденсатор на 100V, которому одновременно нужны высокая емкость, компактный корпус, характеристики X7R, мягкие выводы и определенный класс надежности.

Проблема возникает, когда несколько требований накладываются друг на друга. Покупателям может потребоваться совпадение емкости, напряжения, допуска, диэлектрика, размеров корпуса, толщины, структуры выводов, температурного диапазона, уровня квалификации и одобрения производителя.

Каждое дополнительное ограничение уменьшает количество реальных альтернатив. Если исходная деталь становится дефицитной, может выясниться, что ближайшая электрическая замена не помещается на плате, а ближайшая механическая замена не обеспечивает необходимую емкость или рабочее напряжение.

Ранний sourcing не обязательно означает крупную закупку на склад. Он означает проверку списка одобренных деталей, текущей доступности, вторых источников и определение того, какие характеристики можно изменить до того, как потребность станет срочной.

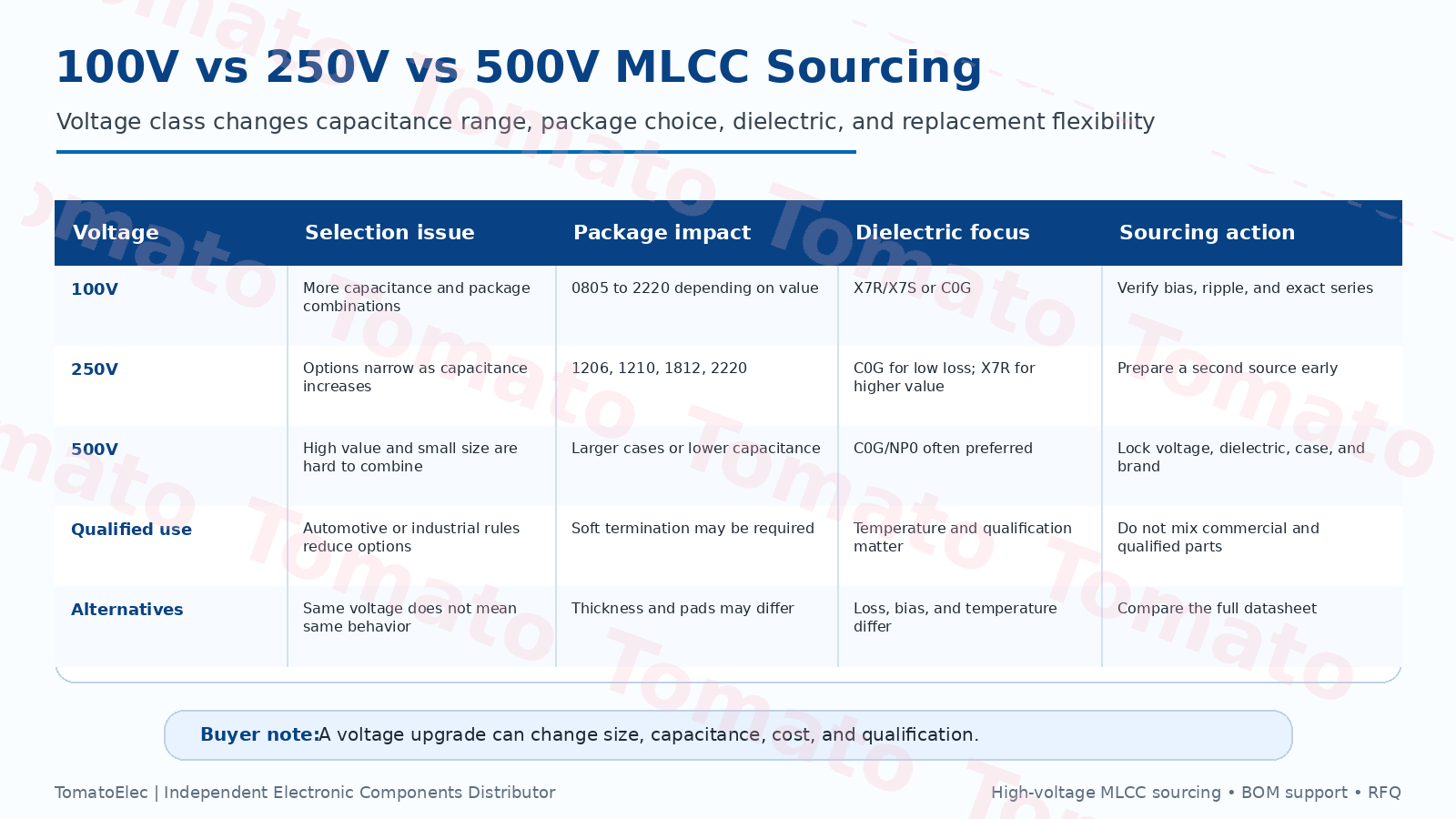

Чем отличаются MLCC на 100V, 250V и 500V

С ростом номинального напряжения производителям приходится балансировать толщину диэлектрика, емкость, размер корпуса, потери и надежность. Это влияет на доступные сочетания емкости и корпуса в каждом классе напряжения.

Для 100V покупатели часто могут найти достаточно широкий выбор X7R, X7S и C0G в распространенных корпусах. При 250V варианты с большей емкостью чаще переходят в крупные корпуса. При 500V стабильные C0G или NP0 могут быть доступнее, чем компактные Class II варианты с высокой емкостью.

Это общие тенденции sourcing, а не строгие правила. Фактическая доступность зависит от серии производителя, емкости, допуска, корпуса, диэлектрика, класса надежности и lifecycle-статуса.

Почему выбор замен становится меньше

Два конденсатора могут иметь одинаковое номинальное напряжение и при этом не быть взаимозаменяемыми. Один может использовать C0G, а другой X7R. Один может быть обычной коммерческой деталью, а другой — иметь soft termination или относиться к automotive либо high-reliability серии.

Практичная замена обычно должна совпадать не только по напряжению. Покупателям следует сравнивать емкость, допуск, диэлектрик, размер корпуса, толщину, структуру выводов, температурный рейтинг, сопротивление изоляции, потери, DC bias, ripple и lifecycle-статус.

Список одобренных производителей может еще сильнее сократить выбор. В конструкции могут быть разрешены только Murata, Samsung Electro-Mechanics, TDK, Taiyo Yuden, Yageo, KEMET или KYOCERA AVX. Даже если другой производитель предлагает технически похожую деталь, перед покупкой может потребоваться одобрение клиента или инженерной команды.

Поэтому общий интернет-поиск может создавать ложное впечатление доступности. У многих результатов могут совпадать напряжение и емкость, но лишь несколько деталей будут отвечать полным электрическим и механическим требованиям.

Особенности sourcing MLCC на 100V

MLCC на 100V широко применяются в промышленной автоматике, коммуникационном оборудовании, автомобильной электронике, силовых преобразователях, серверных цепях питания, освещении и общих фильтрах. По сравнению с более высокими напряжениями выбор часто шире.

Однако риск sourcing увеличивается, если требуется высокая емкость в корпусе 0805, 1206 или другом компактном размере. Номиналы 1uF, 2.2uF, 4.7uF или 10uF у разных серий производителей могут давать различную эффективную емкость под рабочим напряжением.

Более высокий номинал не всегда решает проблему. Альтернативу необходимо проверять при реальном DC bias, температуре, ripple и условиях корпуса.

При рассмотрении альтернатив на 100V следует проверить, допустимы ли более крупный корпус, более высокое напряжение, другой допуск или другая одобренная серия производителя. Эти варианты нужно обсудить до того, как исходная деталь потребуется срочно.

Особенности sourcing MLCC на 250V

MLCC на 250V используются в высоковольтных фильтрах, промышленных источниках питания, snubber-позициях, резонансных схемах, motor control, автомобильных системах и других применениях, где 100V не обеспечивают достаточный запас.

В этом классе напряжения становится сложнее совместить высокую емкость и небольшую площадь. Больше вариантов может быть в корпусах 1206, 1210, 1812, 2220, а также в stacked, metal-frame или leaded конструкциях.

Инженер может одобрить деталь на 500V вместо детали на 250V, но такая замена не является автоматической. Более высоковольтный компонент может отличаться диапазоном емкости, диэлектриком, высотой, ESR, ESL, ценой или посадочным местом на плате.

Для серийного проекта безопаснее подготовить хотя бы один одобренный второй источник или вариант с более высоким напряжением, пока исходный 250V компонент еще доступен.

Особенности sourcing MLCC на 500V

MLCC на 500V применяются там, где необходим больший запас по напряжению, стабильное высокочастотное поведение, низкие потери или компактная высоковольтная фильтрация. Типичные позиции включают резонансные цепи, snubber, промышленные преобразователи, автомобильную силовую электронику, измерительные цепи и высоковольтные силовые каскады.

При 500V продукты C0G или NP0 часто подходят для схем с низкими потерями и стабильной емкостью. Их емкость обычно меньше, чем у Class II продуктов с высокой диэлектрической проницаемостью, поэтому в конструкции может потребоваться несколько конденсаторов.

Если цепи одновременно нужны 500V и сравнительно высокая емкость, корпус может стать крупнее или измениться конструкция изделия. Не следует предполагать, что для компактного 100V X7R существует простая 500V версия с теми же размерами и емкостью.

Запрос на MLCC 500V должен включать точное применение, рабочее напряжение, уровень переходных процессов, требуемую емкость, диэлектрик, ограничения корпуса, ripple, температуру и допустимые правила замены.

Диэлектрик, емкость и DC Bias

Выбор диэлектрика является ключевой частью выбора высоковольтного MLCC. C0G и NP0 обеспечивают стабильную емкость, низкие потери и небольшую зависимость от напряжения, но обычно доступны с меньшими значениями емкости.

X7R, X7S, X8R и другие Class II диэлектрики обеспечивают более высокую плотность емкости. Их эффективная емкость может меняться под действием постоянного напряжения, температуры и AC-условий. Поэтому два компонента с одинаковым номиналом могут по-разному работать в реальной схеме.

Для фильтрации и накопления энергии инженерам следует проверять эффективную емкость при рабочем напряжении, а не полагаться только на номинал в описании детали.

Для резонансных, времязадающих, высокочастотных и низкопотерных позиций стабильность диэлектрика и потери могут быть важнее максимального номинального значения.

Размер корпуса и механические ограничения

Высоковольтным MLCC могут потребоваться более крупный корпус, большая толщина, увеличенное расстояние между выводами или специальная конструкция. Это создает механические ограничения, которые легко пропустить при срочном поиске замены.

Предложенная альтернатива может не поместиться под радиатором, рядом с трансформатором, между разъемами или внутри модуля с ограниченной высотой. Она также может требовать другого посадочного места или процесса пайки.

Следует учитывать и механические нагрузки. Крупные MLCC могут быть более чувствительны к изгибу платы и тепловому расширению. При изгибе платы и термоциклах могут использоваться soft termination, metal-frame, stacked или leaded конструкции.

При подготовке альтернатив необходимо собирать полные данные о длине, ширине, толщине, выводах, посадочном месте и ограничениях монтажа, а не только EIA-код корпуса.

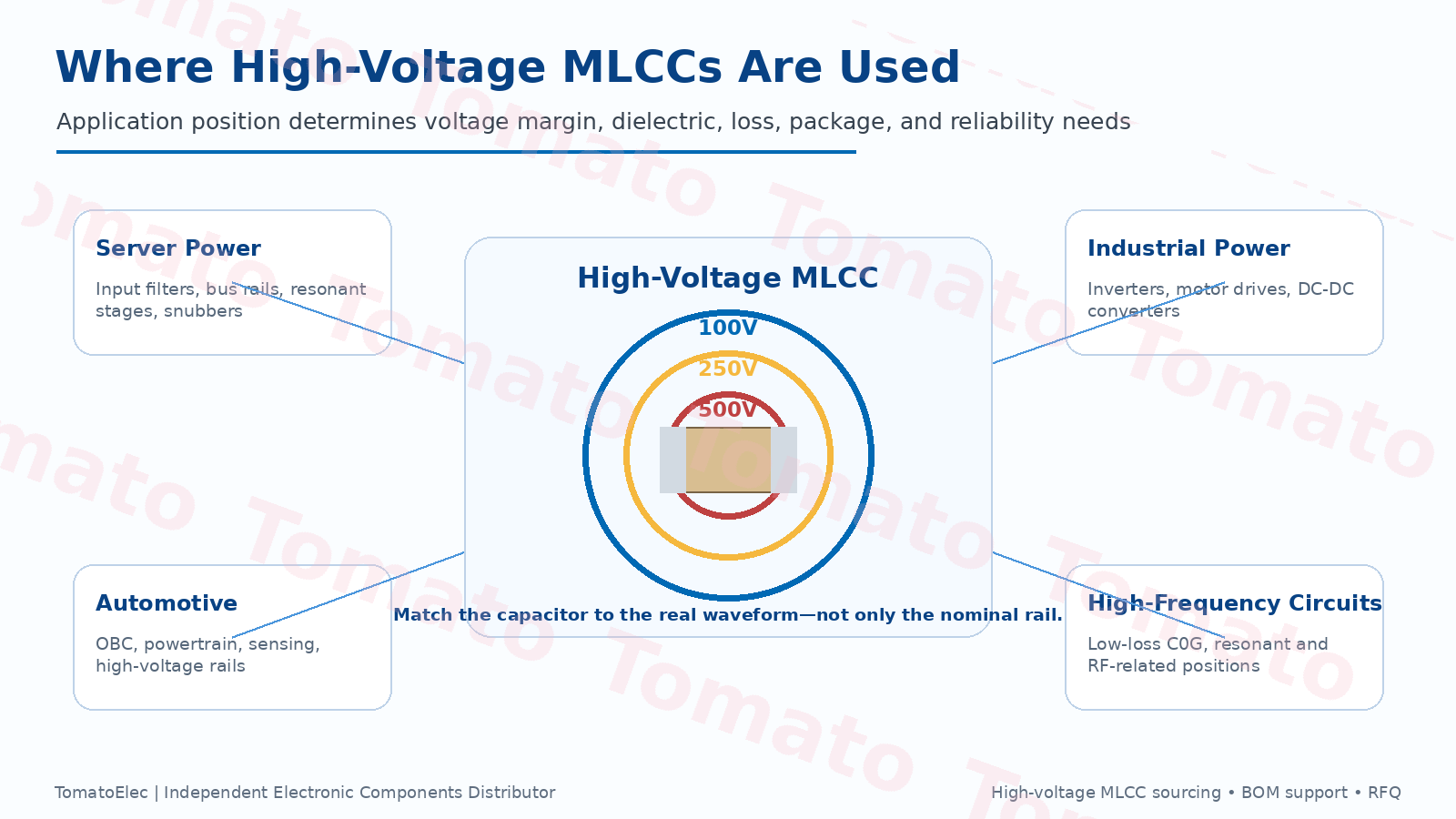

Типичные применения высоковольтных MLCC

Высоковольтные MLCC используются в серверных системах питания, промышленной силовой электронике, автомобильной электронике, коммуникационных системах, оборудовании возобновляемой энергетики, освещении, motor drives, инверторах, преобразователях и высокочастотных схемах.

В серверных и дата-центровых системах питания они могут использоваться во входных фильтрах, промежуточных шинах, резонансных преобразователях, snubber, вспомогательных источниках питания и цепях подавления помех.

В промышленных и автомобильных применениях также могут потребоваться soft termination, повышенная температурная стойкость, квалификация AEC-Q200, усиленная конструкция или более строгий контроль надежности.

Позицию применения всегда следует указывать в RFQ. Конденсатор на 500V в резонансной схеме может иметь другие требования по потерям, чем конденсатор на 500V для обычной фильтрации.

Как подготовить одобренные альтернативы

Лучшее время для подготовки альтернативы — до того, как исходная деталь станет дефицитной. Начните с точного номера производителя и определите, какие характеристики фиксированы, а какие можно изменить.

Полная проверка альтернативы должна включать:

• Номинальное напряжение: Подтвердить рабочее напряжение, переходные процессы и правила derating.
• Емкость: Проверить номинальную и эффективную емкость.
• Диэлектрик: Не заменять C0G на X7R или X7R на C0G без инженерной проверки.
• Корпус: Сравнить длину, ширину, толщину, посадочное место и монтажный зазор.
• Выводы: Проверить необходимость standard, soft, metal-frame, stacked или leaded конструкции.
• Температура: Сопоставить рабочий диапазон и температурную характеристику.
• Класс надежности: Подтвердить commercial, industrial, automotive или другие требования.
• Lifecycle: Проверить статус Active, NRND, Obsolete или Limited Availability.

Если разрешены альтернативы других брендов, их следует заранее подготовить для инженерного одобрения. Не стоит ждать, пока до остановки производства останется несколько дней.

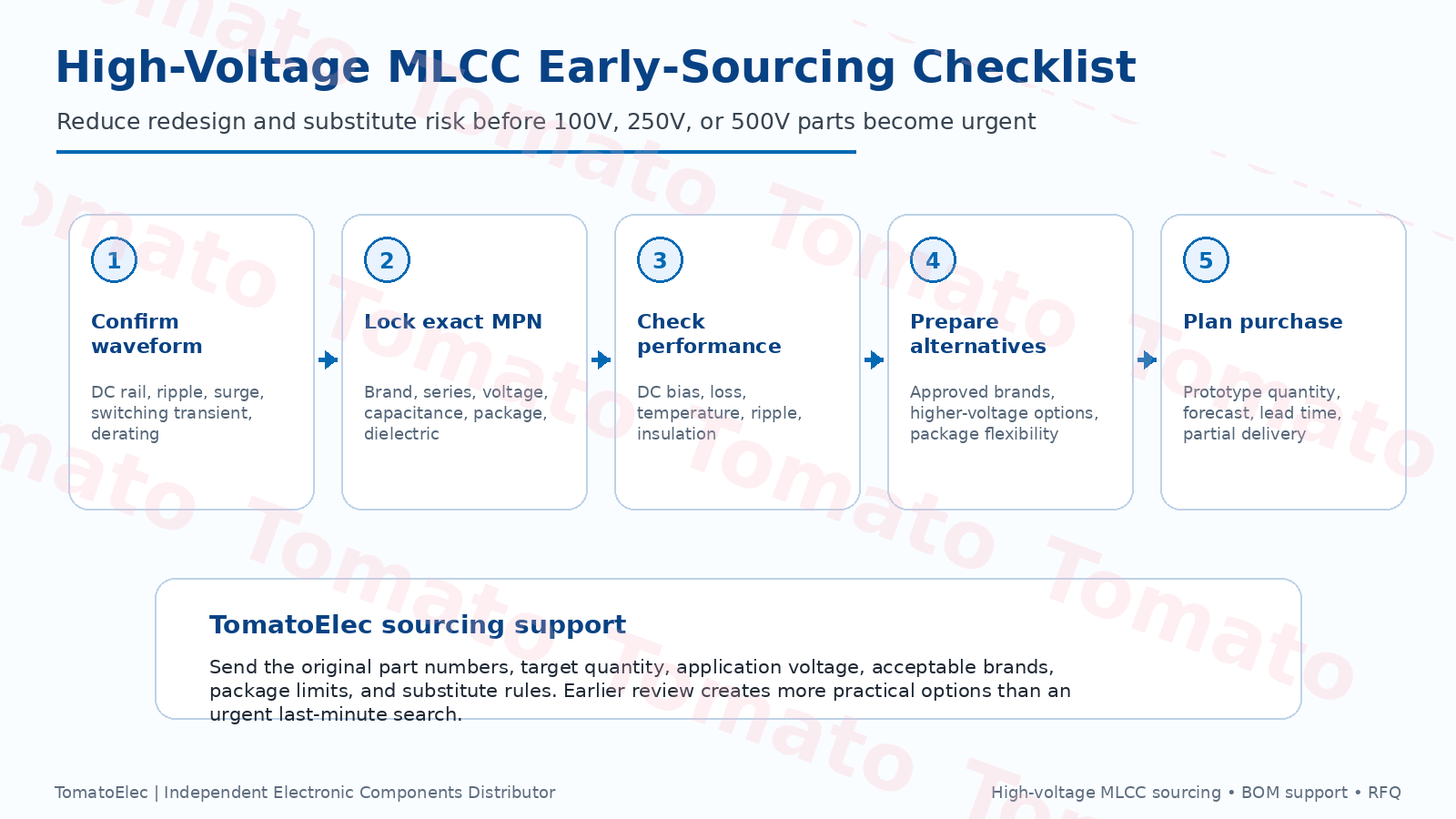

Чек-лист раннего sourcing

Перед отправкой RFQ на высоковольтные MLCC подготовьте следующую информацию:

• Original MPN: Укажите полный номер детали производителя.
• Применение: Укажите фильтрацию, snubber, резонанс, sensing, decoupling или другую позицию.
• Рабочее напряжение: Укажите обычное DC-напряжение, ripple, запуск, surge и переходные процессы, если они известны.
• Емкость и допуск: Укажите номинал и допустимый диапазон.
• Диэлектрик: Укажите C0G/NP0, X7R, X7S, X8R или другую требуемую характеристику.
• Корпус и толщина: Укажите размер, ограничение по высоте и посадочное место.
• Требования надежности: Укажите automotive, industrial, high-reliability, soft termination или другой класс.
• Одобренные бренды: Перечислите допустимых производителей и возможность проверки новых брендов.
• Количество: По возможности укажите образцы, серийную потребность и годовой прогноз.
• График поставки: Укажите требуемую дату и допустимость частичной поставки.

Как TomatoElec поддерживает sourcing высоковольтных MLCC

TomatoElec — независимый дистрибьютор электронных компонентов, поддерживающий покупателей, инженеров и закупочные команды в sourcing MLCC, конденсаторов, диодов, power management компонентов и других электронных деталей.

Если проекту нужны MLCC на 100V, 250V, 500V или другое высокое напряжение, отправьте список оригинальных MPN, количество, требуемую дату поставки, одобренные бренды, ограничения корпуса и допустимые правила замены.

TomatoElec может поддержать проверку доступности, BOM sourcing, inventory support и подготовку альтернатив для рассмотрения. Доступность и пригодность всегда следует подтверждать по актуальному предложению и документации производителя.

Для related capacitor sourcing можно посмотреть керамические конденсаторы и отправить запрос через RFQ page. Для сложных или срочных списков MLCC свяжитесь с нами, указав полные характеристики.

Итоговая рекомендация

Риск sourcing высоковольтных MLCC увеличивается, когда одновременно должны совпадать напряжение, емкость, размер корпуса, диэлектрик, класс надежности и срок поставки. Одно только значение напряжения не показывает, насколько легко заменить компонент.

Продукты на 100V могут предлагать более широкий выбор, но высокая емкость и компактный корпус все равно создают ограничения. Для 250V и 500V реальный выбор часто становится меньше, особенно когда требуются низкие потери, компактный размер, автомобильная квалификация или высокая надежность.

Практическое решение — проверять такие детали заранее. Подтвердите original MPN, определите фиксированные характеристики, подготовьте одобренные альтернативы и проверьте доступность до того, как закупка станет срочной. Ранний sourcing обычно дает инженерам и закупщикам больше возможностей, чем срочный поиск замены.
