Фраза “application of Norton's theorem to a circuit yields” обычно ведет к одному прямому ответу: она дает Norton equivalent circuit. Такая эквивалентная схема содержит идеальный источник тока параллельно эквивалентному сопротивлению, если смотреть на те же выходные клеммы, что и у исходной сети.

Для студентов это часто учебный вопрос. Для инженеров это больше, чем определение. Теорема Нортона полезна, когда сложную часть схемы нужно упростить перед проверкой тока нагрузки, выходного поведения, сопротивления источника или влияния изменения подключенной нагрузки.

Это руководство объясняет, что дает теорема Нортона, как рассчитывать Norton current и Norton resistance, как она связана с теоремой Тевенина, и где этот метод по-прежнему полезен в power supply, sensor, load и общей circuit analysis.

Что дает применение теоремы Нортона?

Применение теоремы Нортона к цепи дает упрощенную эквивалентную схему из двух частей: источника тока Нортона и сопротивления Нортона, соединенных параллельно. Затем нагрузка подключается к тем же двум клеммам.

Эта эквивалентная схема ведет себя так же, как исходная линейная сеть с точки зрения нагрузки. Внутренняя схема может содержать несколько источников напряжения, источников тока и резисторов, но на выбранных выходных клеммах она может быть заменена гораздо более простой моделью источника тока.

Коротко говоря, теорема Нортона меняет вопрос с “Как снова анализировать всю эту схему?” на “Какой источник тока и какое параллельное сопротивление видит нагрузка?” Именно поэтому теорема полезна, когда нагрузка меняется или когда важно только выходное поведение.

Теорема Нортона простыми словами

Теорема Нортона утверждает, что любую линейную двухклеммную сеть можно представить эквивалентным источником тока параллельно эквивалентному сопротивлению. Две клеммы имеют значение. Если выбрать другие клеммы, можно получить другой Norton equivalent.

Norton current, обычно записываемый как IN, — это ток короткого замыкания, доступный на выходных клеммах. Norton resistance, обычно записываемое как RN, — это сопротивление, видимое при взгляде внутрь сети, когда независимые источники отключены. Также его можно рассчитать как напряжение холостого хода, деленное на ток короткого замыкания.

После замены исходной схемы ее Norton equivalent нагрузку можно подключить обратно. Тогда ток нагрузки и напряжение нагрузки проще найти через деление тока, закон Ома или преобразование источников.

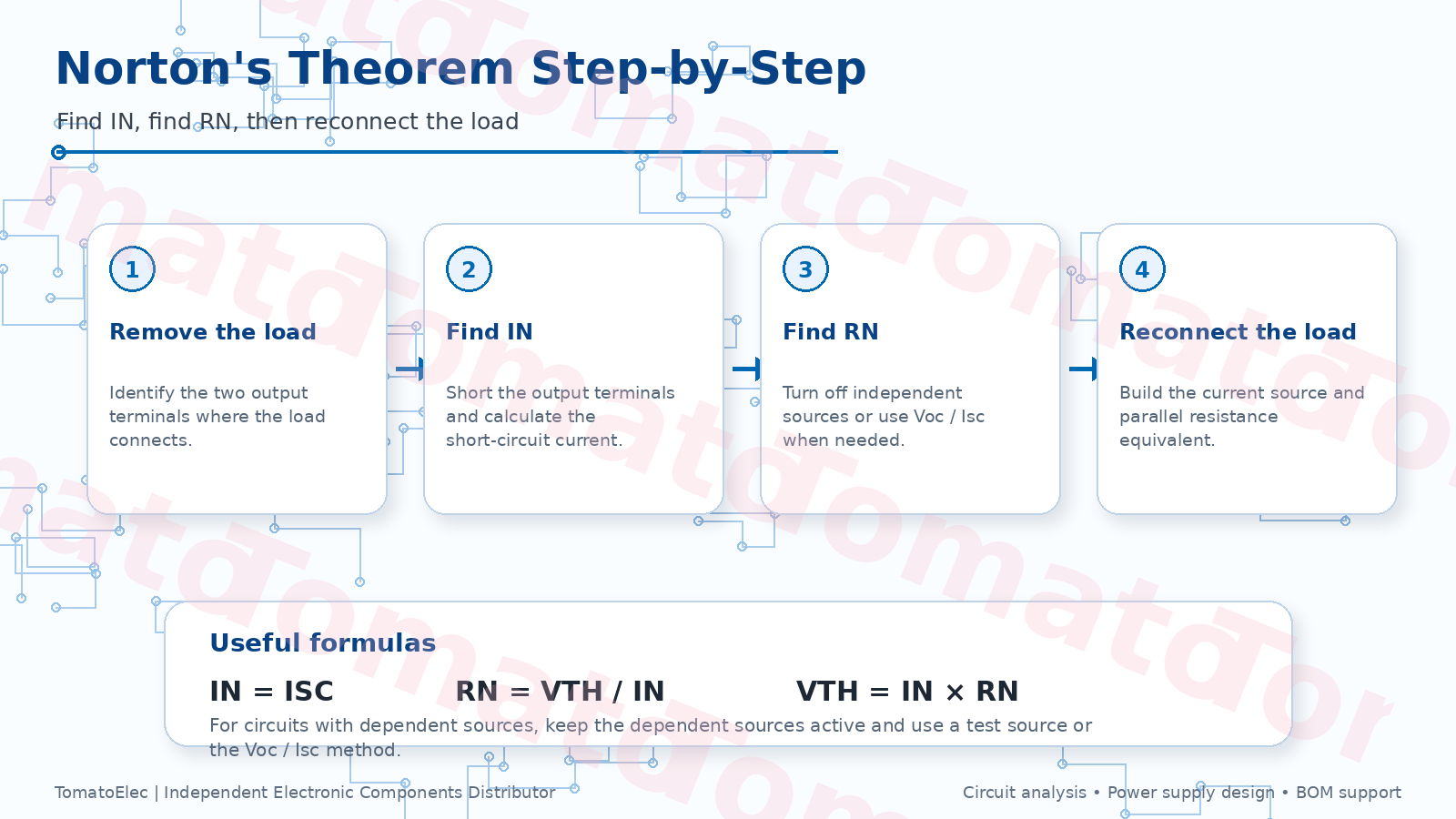

Как найти Norton equivalent

Практические шаги просты, но детали имеют значение. Всегда сначала определяйте выходные клеммы. Теорема Нортона не упрощает всю схему неопределенно; она упрощает то, что нагрузка видит на конкретной паре клемм.

1. Удалите нагрузку: Определите две клеммы, к которым была подключена нагрузка.
2. Найдите Norton current: Закоротите выходные клеммы и рассчитайте ток короткого замыкания. Этот ток является IN.
3. Найдите Norton resistance: Независимые источники напряжения замените коротким замыканием, а независимые источники тока — разрывом. Затем рассчитайте сопротивление, видимое со стороны выходных клемм.
4. Осторожно работайте с зависимыми источниками: Если схема содержит зависимые источники, оставьте их активными и используйте тестовый источник или метод напряжения холостого хода, деленного на ток короткого замыкания.
5. Постройте Norton equivalent: Нарисуйте IN параллельно RN, затем подключите нагрузку обратно к тем же клеммам.

Простой пример теоремы Нортона

Предположим, линейная сеть рассматривается со стороны двух выходных клемм. После анализа ее Thevenin equivalent найден как 12 V с последовательным сопротивлением 4 ohm. Norton resistance имеет то же значение:

RN = 4 ohm

Norton current равен напряжению Тевенина, деленному на сопротивление:

IN = VTH / RN = 12 V / 4 ohm = 3 A

Значит Norton equivalent — это источник тока 3 A параллельно резистору 4 ohm. Если к клеммам подключить нагрузку 8 ohm, ток нагрузки можно найти через деление тока:

IL = IN × RN / (RN + RL) = 3 A × 4 / (4 + 8) = 1 A

Это дает напряжение нагрузки:

VL = IL × RL = 1 A × 8 ohm = 8 V

Тот же результат получится из Thevenin equivalent. Norton и Thevenin — две формы одного и того же поведения на клеммах. Norton часто удобнее, когда анализ сосредоточен на делении тока или поведении параллельной нагрузки.

Norton и Thevenin equivalent circuits

Теорема Нортона и теорема Тевенина тесно связаны. Thevenin использует источник напряжения последовательно с сопротивлением. Norton использует источник тока параллельно сопротивлению. Эти две модели можно преобразовывать друг в друга.

В реальной инженерной работе специалисты могут переключаться между двумя формами в зависимости от того, какая форма облегчает следующий расчет. Ни одна форма не является более “правильной”; это эквивалентные представления одной и той же линейной сети на выбранных клеммах.

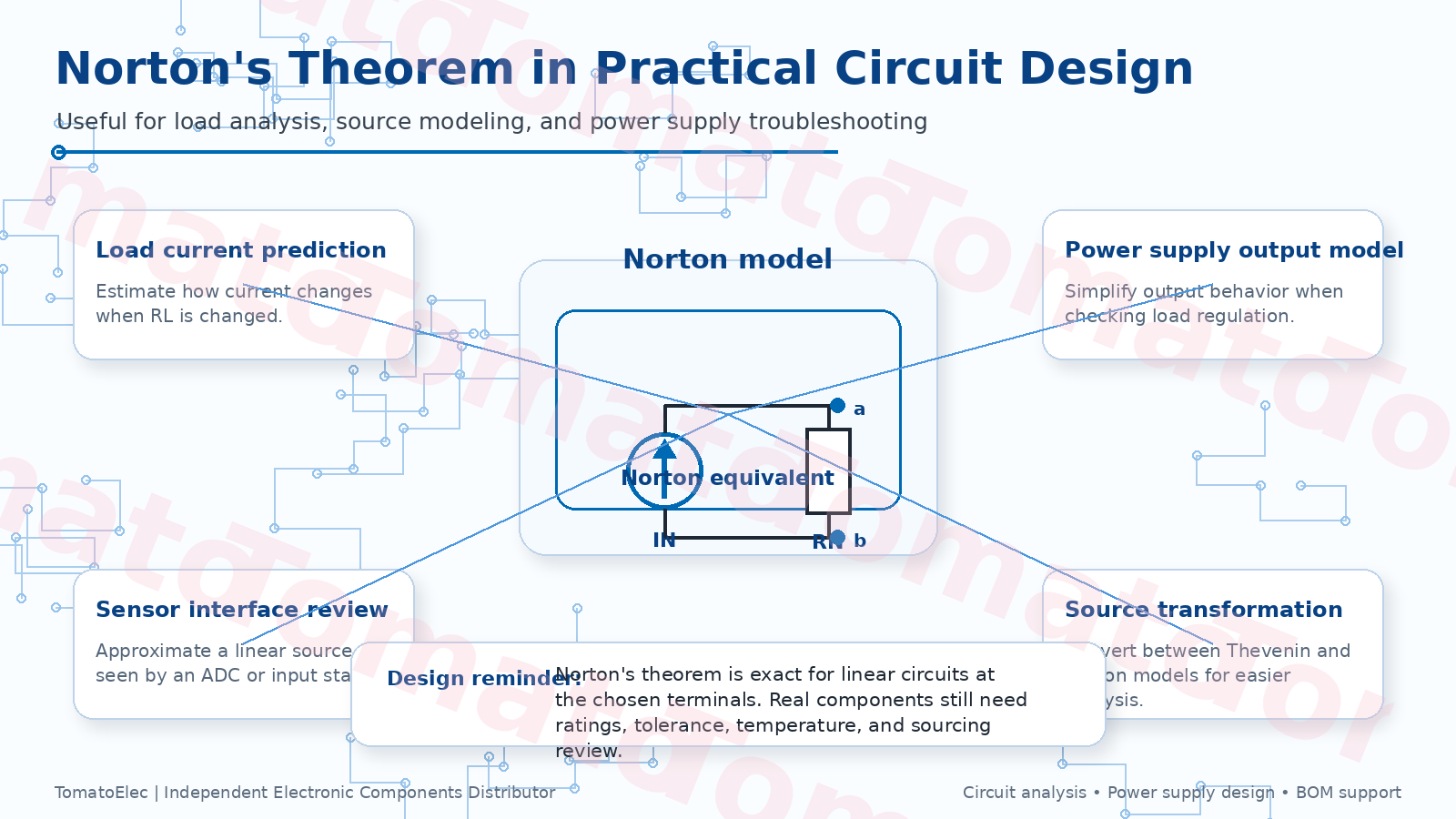

Практические применения в проектировании схем

Теорема Нортона часто изучается в базовой теории цепей, но она по-прежнему полезна при практической проверке дизайна. Она помогает упростить часть схемы, которая управляет нагрузкой, чтобы инженер мог сосредоточиться на выходном токе, напряжении нагрузки и поведении схемы при изменении нагрузки.

Типичные применения включают анализ выхода источника питания, проверку sensor interface, моделирование источника тока, проверку load regulation, source transformation и troubleshooting линеаризованных схем. Она особенно полезна, когда нагрузка подключена параллельно эквивалентному сопротивлению, а деление тока легче увидеть в Norton form.

Пример анализа источника питания и нагрузки

Одно практическое применение теоремы Нортона — оценить, как нагрузка влияет на источник или выход источника питания. Сложную сеть источника можно свести к Norton current source и параллельному Norton resistance. Затем нагрузку можно подключить к выходу, и деление тока станет понятным.

Это не заменяет подробное проектирование источника питания. Switching converters, regulators и protection circuits могут быть нелинейными и частотно-зависимыми. Но для линеаризованной рабочей точки или упрощенной DC-модели теорема Нортона помогает понять, как взаимодействуют сопротивление источника и сопротивление нагрузки.

Для покупателей и sourcing-команд это также полезное напоминание: circuit analysis может упростить сеть, но реальные компоненты все равно должны иметь правильный power rating, tolerance, voltage rating, package, temperature range и reliability level.

Распространенные ошибки при использовании теоремы Нортона

Теорема Нортона проста, но ее легко применить неправильно. Самые частые ошибки не математические; они возникают из-за выбора неправильных клемм или забытых предположений о схеме.

• Использование неправильных клемм: Norton equivalent зависит от того, где подключена нагрузка.
• Путаница Norton current с током нагрузки: IN — это ток короткого замыкания, а не обязательно ток через реальную нагрузку.
• Отключение зависимых источников: Зависимые источники должны оставаться активными при расчете эквивалентного сопротивления.
• Игнорирование нелинейности: Теорема Нортона напрямую применяется к линейным схемам. Нелинейные устройства можно только приближать вокруг рабочей точки.
• Забывание AC impedance: В AC-анализе resistance может потребоваться рассматривать как impedance на заданной частоте.
• Предположение, что внутренняя схема физически не изменилась: Norton model совпадает с поведением на клеммах, но не с внутренним рассеянием мощности или стрессом компонентов.

Примечания по компонентам и sourcing

Norton equivalent — это модель. Она помогает инженерам рассчитывать поведение схемы, но не отменяет необходимость правильно выбирать реальные компоненты. Резисторы, current-sense components, силовые устройства, connectors, capacitors и protection parts все равно должны подбираться по напряжению, току, тепловым условиям, tolerance, package и reliability requirements.

TomatoElec — независимый дистрибьютор электронных компонентов, поддерживающий покупателей, инженеров и procurement teams в sourcing пассивных компонентов, power management components, sensors, diodes и других электронных деталей. Если вашему circuit design или repair project требуется BOM sourcing support, availability checks или alternative component review, вы можете отправить полный список part numbers для проверки.

Для sourcing requests укажите original MPN, quantity, target delivery time, acceptable brands, package requirements и допустимы ли alternatives. Вы можете отправить требования через RFQ page или связаться с нами с полной BOM и информацией о проекте.

Итоговая рекомендация

Применение теоремы Нортона к цепи дает Norton equivalent: эквивалентный источник тока параллельно эквивалентному сопротивлению. Этот результат полезен, потому что упрощает схему, сохраняя voltage-current behavior, видимое нагрузкой на выбранных клеммах.

Самый безопасный способ использовать теорему — сначала определить клеммы нагрузки, найти ток короткого замыкания, рассчитать Norton resistance и затем подключить нагрузку к эквивалентной схеме. Если схема содержит зависимые источники или нелинейные устройства, метод анализа следует выбирать осторожнее.

В практической circuit work теорема Нортона — не просто учебная формула. Это полезный способ думать о source behavior, load current, output resistance источника питания, sensor interfaces и equivalent circuit modeling перед возвращением к реальному выбору компонентов и sourcing.
