Перед покупкой электронных компонентов закупщики и инженеры должны подтверждать не только номер детали и цену. Детали корпуса, электрические характеристики и статус жизненного цикла могут напрямую влиять на совместимость с PCB, надежность продукта и долгосрочную непрерывность поставок.

В реальной работе по sourcing многие проблемы возникают из-за небольших различий, которые легко упустить, таких как suffix корпуса, количество выводов, температурный класс, вариант reel, статус жизненного цикла или revision datasheet. Эти детали могут определить, подойдет ли компонент к плате, выполнит ли требования проекта и останется ли доступным во время производства.

Это руководство объясняет, как подтверждать корпус, характеристики и жизненный цикл перед покупкой электронных компонентов, а также как снизить риск неправильной детали до размещения заказа. Для дополнительной поддержки по sourcing компонентов посетите TomatoElec.

1. Почему важны проверки корпуса, характеристик и жизненного цикла

Покупка компонента может выглядеть правильной на первый взгляд, но все равно создать серьезные проблемы, если корпус, характеристики или статус жизненного цикла не проверены тщательно. Неправильный корпус может не подойти к PCB. Немного отличающаяся характеристика может отказать в реальных условиях работы. Деталь, близкая к end-of-life, может создать будущий риск производства.

Для промышленных и производственных проектов стоимость неправильного компонента — это не только цена самой детали. Она также может включать время redesign, задержку производства, дополнительную квалификацию, срочный sourcing замены и давление сроков поставки клиентам.

Именно поэтому закупщики и инженеры должны рассматривать подтверждение корпуса, проверку характеристик и анализ жизненного цикла как один процесс перед покупкой, а не как три отдельные проверки.

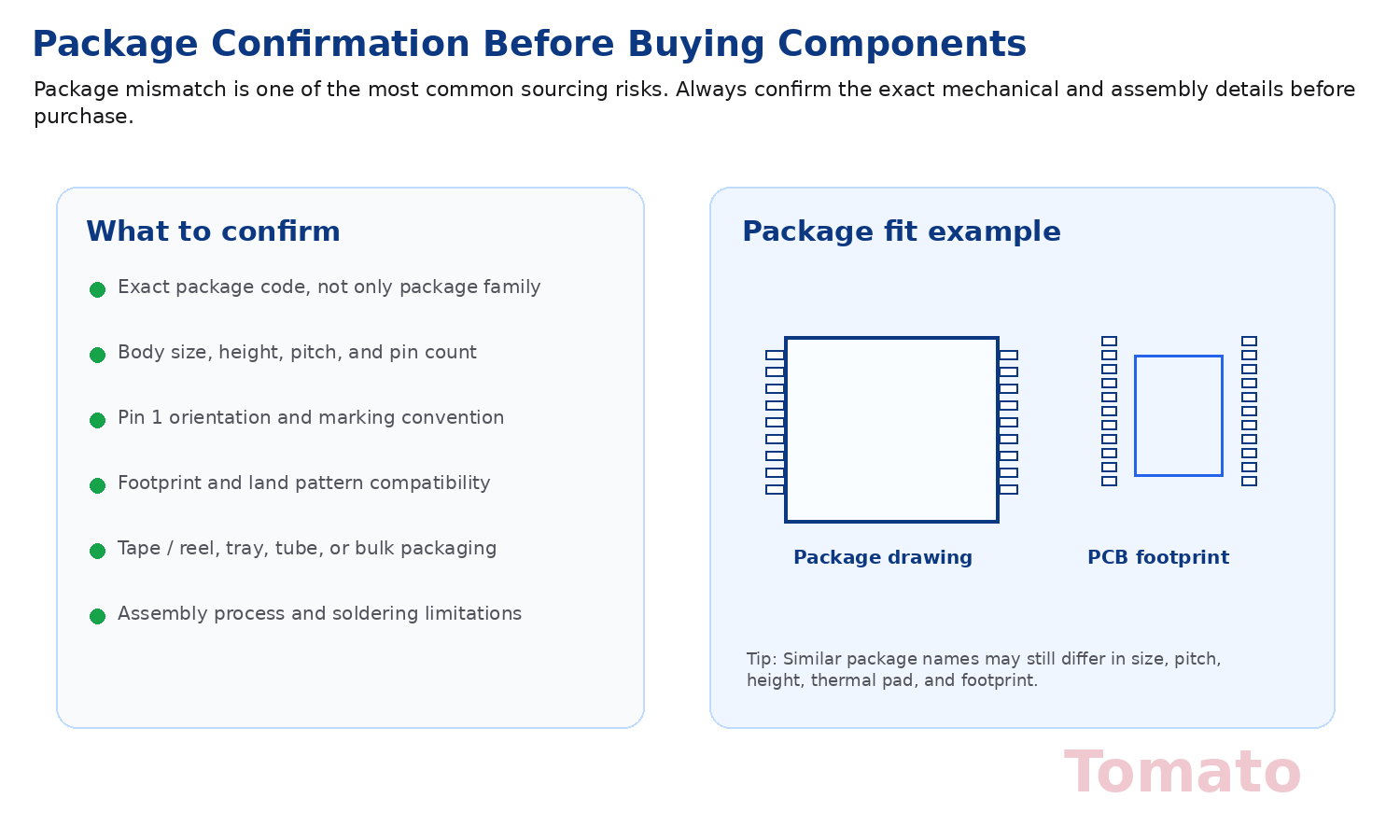

2. Как подтвердить правильный корпус

Первый шаг — подтвердить точный корпус, а не только семейство корпуса. Деталь может описываться как SOIC, TSSOP, QFN, DFN, SOT или TO package, но разные suffix могут означать разный размер корпуса, количество выводов, шаг, thermal pad, способ упаковки или требования к footprint.

Закупщики должны подтвердить suffix номера детали производителя, код корпуса, механический чертеж, land pattern и формат упаковки. Инженеры также должны проверить ориентацию pin 1, pinout, требования к thermal pad, рекомендации по пайке и совместимость со сборкой.

Для компонентов, устанавливаемых на PCB, подтверждение корпуса должно включать как физический корпус, так и footprint. Компонент с правильной электрической функцией, но неправильным footprint все равно может стать непригодным для производства.

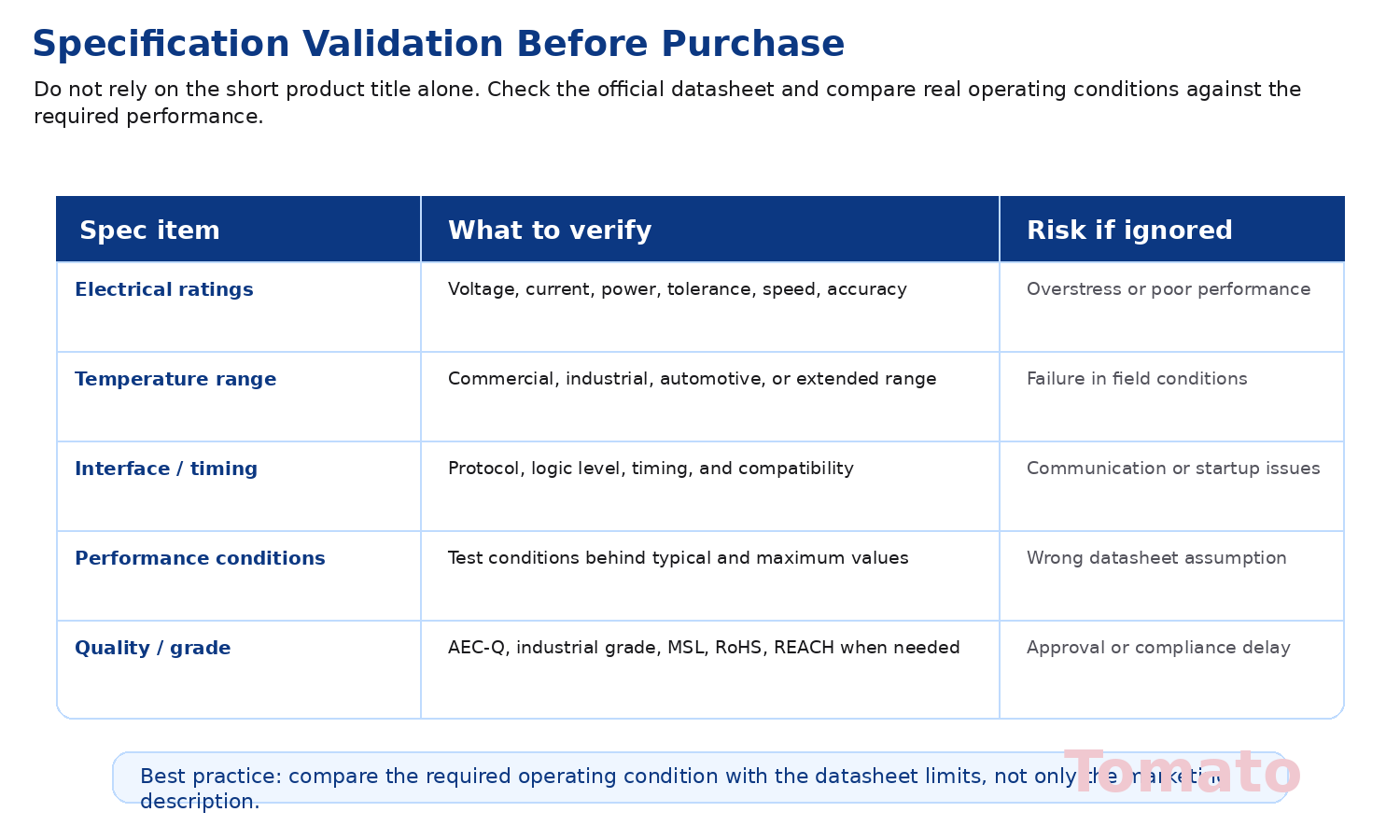

3. Как проверить ключевые характеристики

После подтверждения корпуса следующий шаг — проверить фактические характеристики относительно требований приложения. Закупщики не должны полагаться только на короткое название продукта или описание на marketplace. По возможности следует проверять официальный datasheet и информацию производителя.

Ключевые характеристики могут включать номинальное напряжение, номинальный ток, мощность, допуск, скорость, диапазон частот, точность, ESR, емкость, сопротивление, диапазон температур, тип интерфейса, требования timing и класс надежности в зависимости от категории компонента.

Также важно проверять условия, стоящие за характеристикой. Typical value, maximum value или значение при test conditions могут не отражать реальный сценарий использования. Для критичных дизайнов инженеры должны сравнивать пределы datasheet с реальным рабочим напряжением, током, температурой, нагрузкой и требованиями по сроку службы.

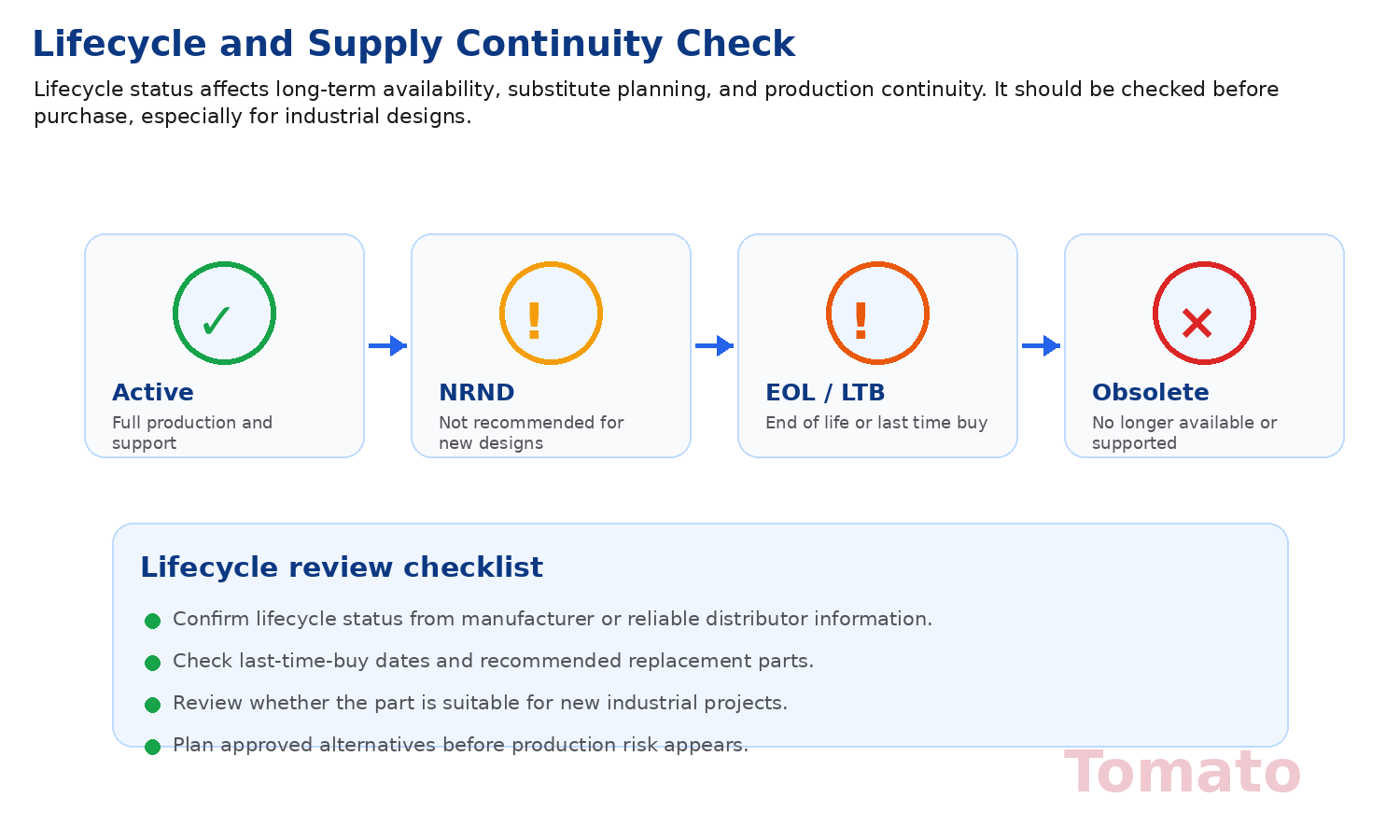

4. Как проверить статус жизненного цикла

Статус жизненного цикла особенно важен для промышленных продуктов, долгосрочных проектов обслуживания и BOM, которые могут использоваться несколько лет. Компонент может быть доступен сегодня, но уже иметь статус NRND, EOL, last-time-buy или obsolete.

Перед покупкой закупщики должны проверить, является ли деталь active, not recommended for new designs, end-of-life или obsolete. Также полезно проверить рекомендованные замены, информацию last-time-buy и то, продолжает ли производитель поддерживать эту деталь для нового производства.

Если у детали есть lifecycle risk, команда sourcing должна обсудить, стоит ли купить достаточный запас, квалифицировать альтернативу или изменить дизайн на более стабильный компонент до того, как производство будет затронуто.

5. Как снизить риск неправильной детали и поставки

Риск неправильной детали обычно снижается, когда закупщики и инженеры подтверждают одну и ту же информацию с разных сторон. Хорошая проверка сравнивает номер детали, suffix корпуса, revision datasheet, authorized information, предложение поставщика, складскую маркировку и фактические требования приложения.

Для дорогостоящих или критичных для производства компонентов команды также должны подтвердить, нужны ли образцы, test reports, фотографии, date codes, lot information или документы качества перед bulk purchase.

Если рассматривается substitute, проверка должна быть еще более строгой. Замена должна быть проверена по fit, form, function, электрическому запасу, стабильности жизненного цикла, усилиям квалификации и надежности поставщика перед утверждением для производства.

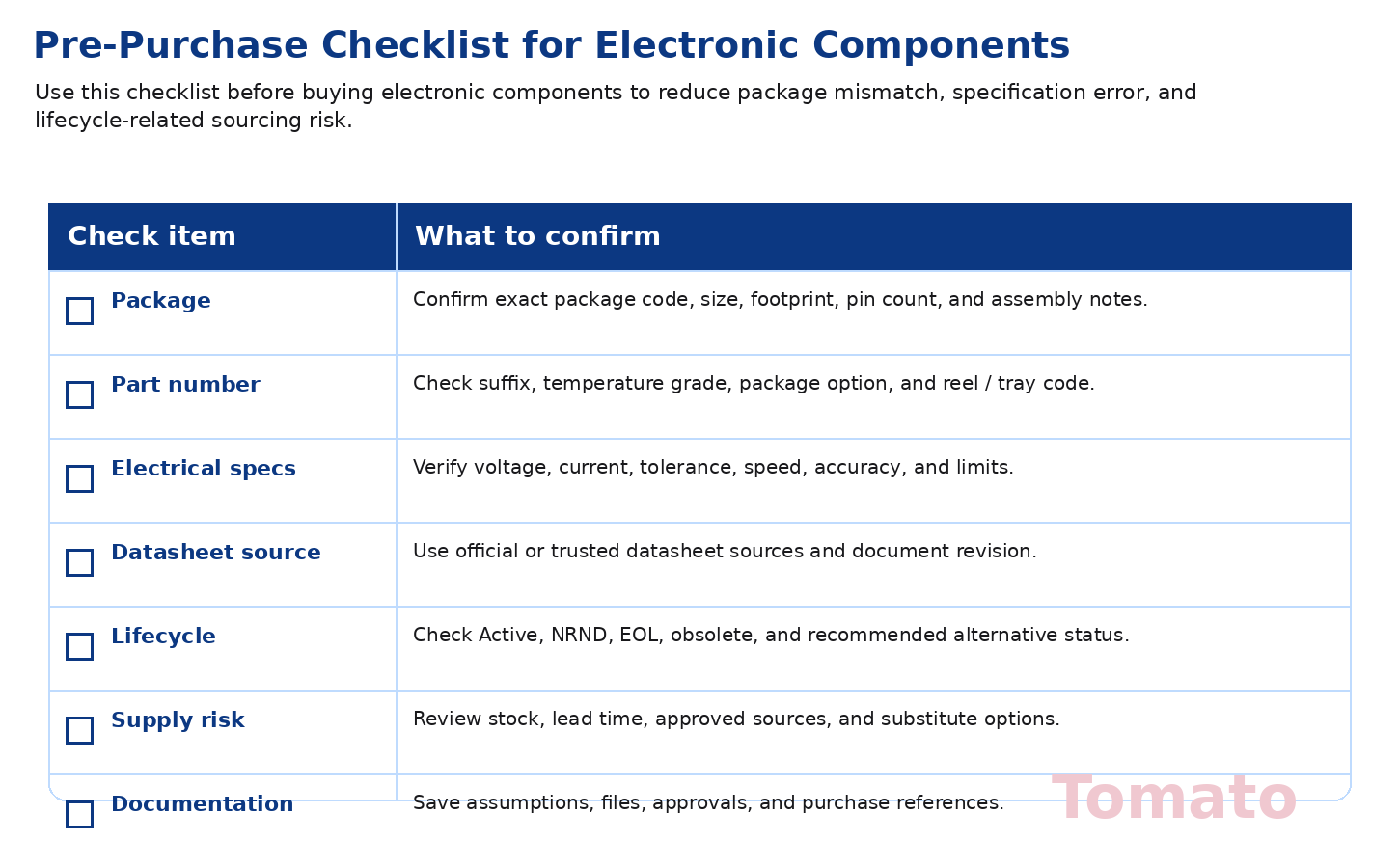

6. Практический чек-лист перед покупкой

Перед покупкой электронных компонентов проверьте следующий список:

• Подтвердите полный номер детали производителя и suffix.
• Проверьте точный код корпуса, размер, footprint и количество выводов.
• Проверьте ключевые электрические характеристики относительно требований приложения.
• Проверьте температурный класс, класс надежности и compliance requirements.
• Проверьте статус жизненного цикла, варианты замены и долгосрочный риск поставки.
• Подтвердите источник поставщика, количество на складе, формат упаковки и срок поставки.
• Задокументируйте revision datasheet, допущения и записи approval перед покупкой.

7. Заключение

Подтверждение корпуса, характеристик и жизненного цикла перед покупкой электронных компонентов — простой, но важный шаг для снижения ошибок sourcing и производственного риска. Правильная деталь должна не только совпадать по номеру, но и подходить к PCB, соответствовать реальным рабочим требованиям и поддерживать долгосрочные потребности проекта в поставках.

Тщательная проверка перед покупкой помогает избежать заказов с неправильным корпусом, несоответствия характеристик, задержек квалификации и неожиданных проблем жизненного цикла. Если вы рассматриваете варианты sourcing электронных компонентов, посетите главную страницу TomatoElec или свяжитесь с нами через страницу контактов.
