TVS-диоды и варисторы оба широко используются для защиты от переходных перенапряжений, но это не одно и то же устройство, и они не всегда выбираются для одной и той же позиции защиты.

При проектировании источников питания инженеры часто сравнивают TVS-диоды и варисторы, когда нужно защитить чувствительные цепи от импульсных перенапряжений, коммутационных выбросов или внешних переходных событий. Правильный выбор зависит от того, насколько быстро должна быть защищена схема, какая энергия импульса ожидается и где именно защитный компонент находится в силовом тракте.

Это руководство объясняет разницу между TVS-диодами и варисторами и показывает, как выбрать правильное защитное решение для практического проектирования источников питания. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

1. What TVS Diodes and Varistors Do

И TVS-диоды, и варисторы используются для защиты схем от переходных условий перенапряжения. Их задача — реагировать, когда напряжение поднимается выше определенного уровня, и помогать предотвратить передачу чрезмерной нагрузки на последующие компоненты.

Хотя цель защиты у них схожа, их электрическое поведение, характер реакции и типичные позиции применения могут отличаться. Именно поэтому разработчики обычно не рассматривают их как полностью взаимозаменяемые компоненты.

В практическом проектировании источников питания выбор часто зависит от того, защищается ли чувствительная низковольтная rail, DC-путь на уровне платы или точка входа импульса с более высокой энергией, например сторона AC-входа.

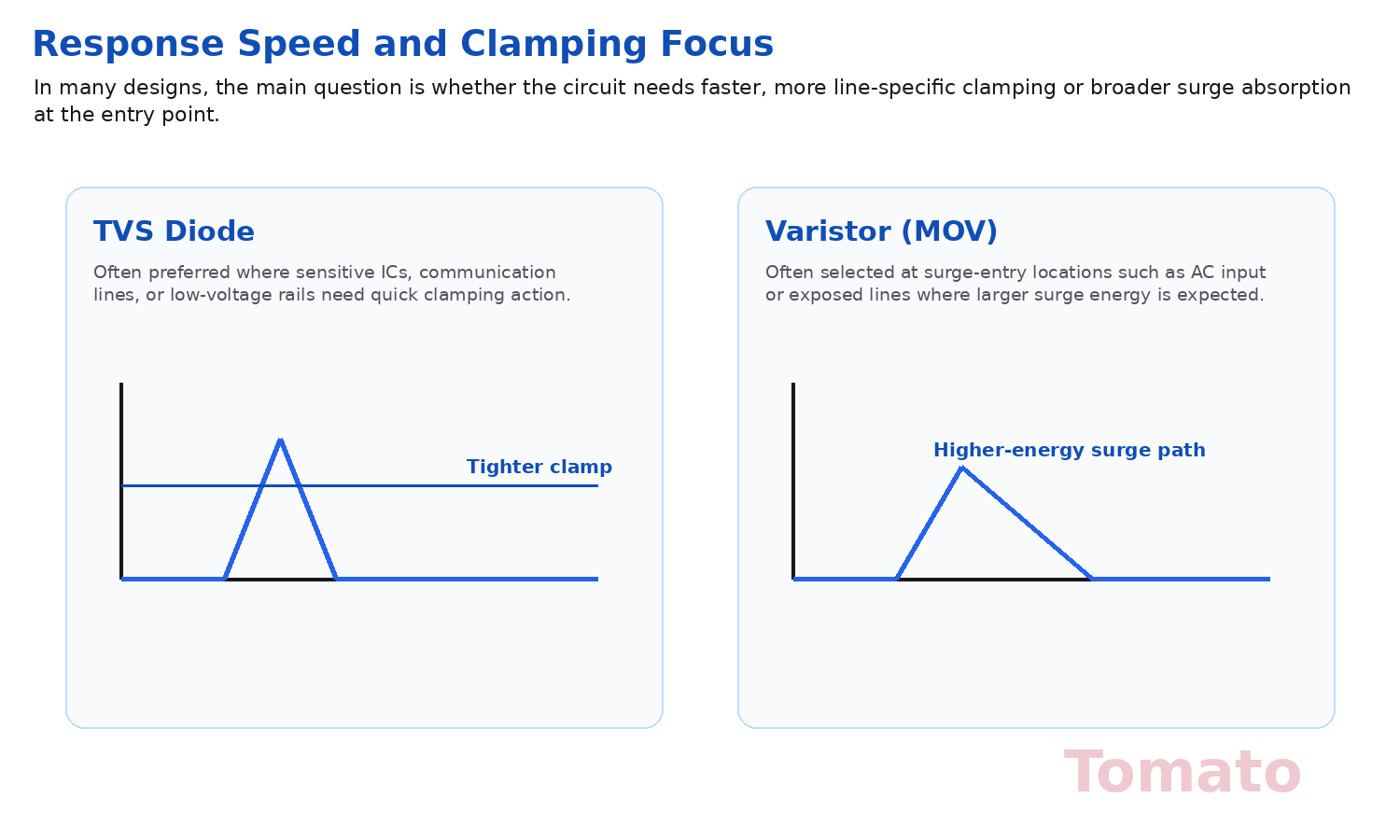

2. Main Differences in Response and Protection Behavior

TVS-диод обычно предпочтителен там, где требуется быстрое ограничение напряжения и более точный контроль защиты, особенно рядом с чувствительной электроникой. Во многих низковольтных или сигнальных приложениях разработчики используют TVS-диоды, потому что они могут быстро реагировать и удерживать переходное напряжение ближе к контролируемому уровню.

Варистор, особенно MOV, часто используется там, где схема может подвергаться более высокой энергии импульса, например на сетевом входе или в других точках входа импульсных перенапряжений. В таких случаях приоритетом проекта часто является более широкое поглощение импульса, а не строго контролируемая защита рядом с чувствительной rail микросхемы.

Еще одно практическое различие заключается в том, что варисторы чаще более внимательно оцениваются с точки зрения долгосрочного старения при повторяющихся импульсных нагрузках, тогда как TVS-диоды чаще рассматриваются по импульсной мощности, пригодности по ограничению напряжения и расположению рядом с защищаемыми rail.

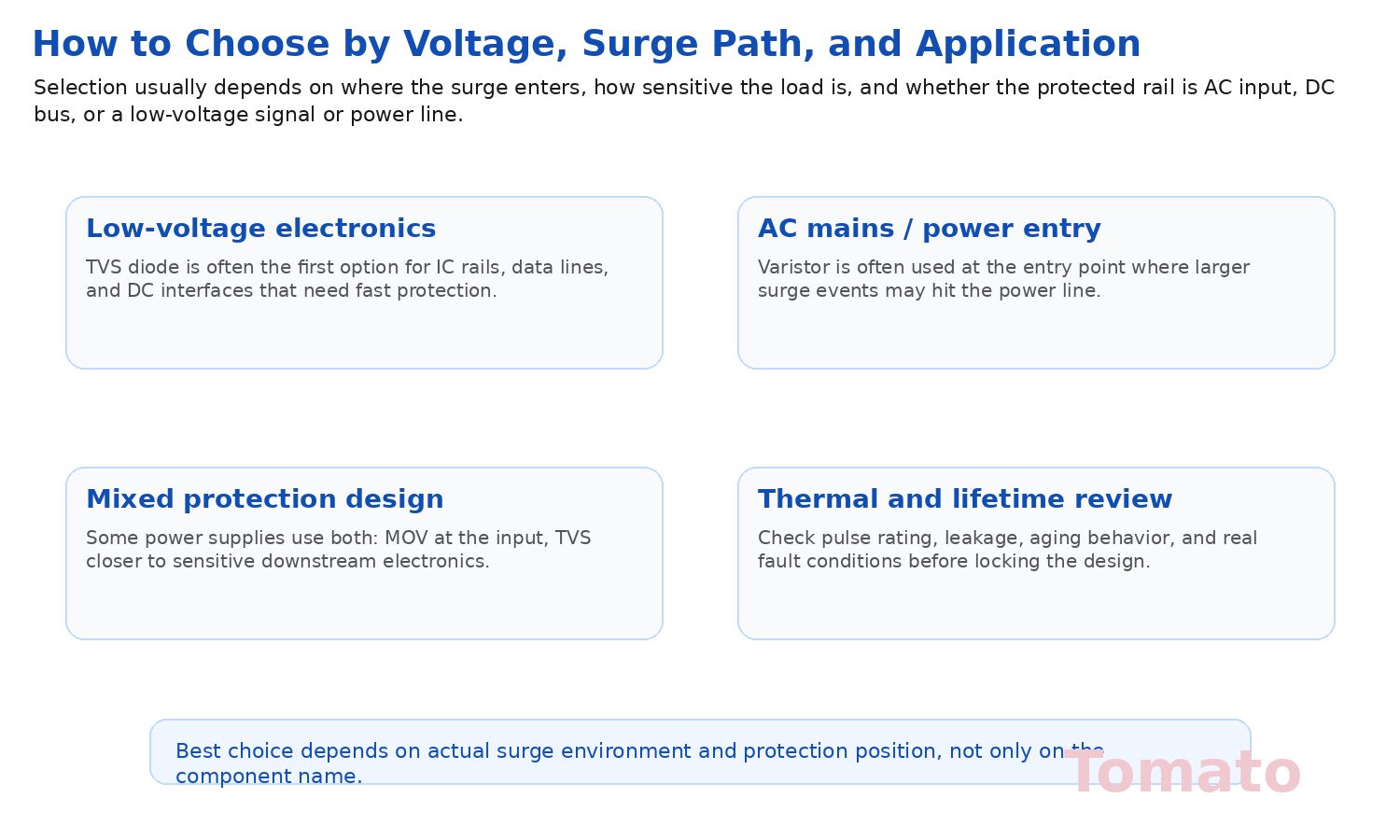

3. How to Choose by Voltage, Surge Path, and Application

Полезный способ выбрать между TVS-диодом и варистором — начать с защищаемой rail и пути импульса. Если проект защищает низковольтную DC-rail, сигнальную линию или чувствительный электронный интерфейс, то TVS-диод часто является первым устройством, которое стоит рассматривать.

Если проект защищает AC-вход или другую открытую точку входа импульса, где энергия импульса может быть значительно выше, то варистор часто становится более обычной отправной точкой. В некоторых источниках питания лучшим решением может быть не выбор одного из двух, потому что MOV и TVS могут использоваться в разных местах как многоуровневая защита.

Это означает, что реальное решение должно основываться на фактических условиях импульсов, позиции защиты, чувствительности downstream-цепи и общей архитектуре питания, а не только на названии компонента.

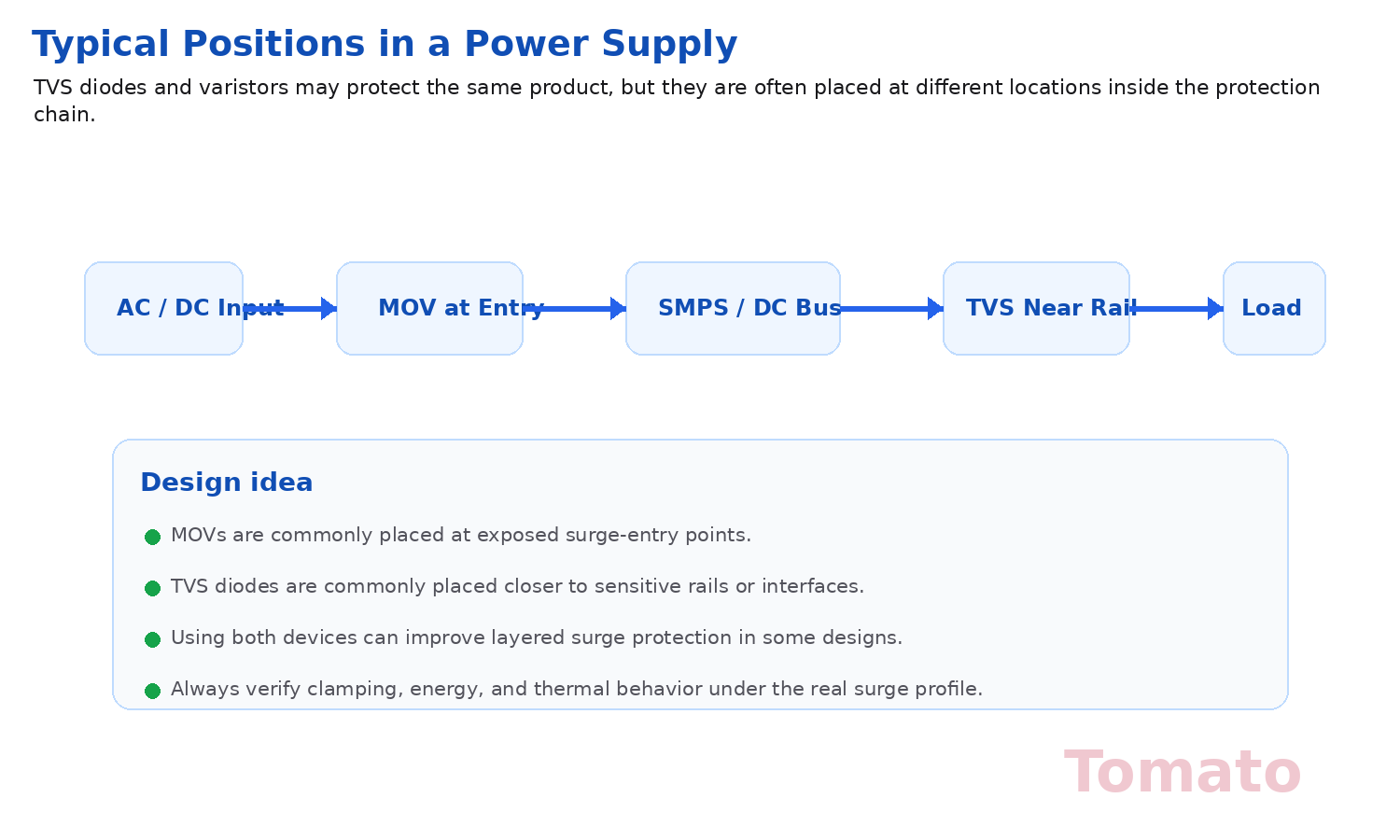

4. Typical Positions in a Power Supply

Во многих схемах источников питания варисторы обычно размещаются ближе к стороне входа импульса, например на AC-входе или других открытых точках ввода питания. Их роль часто заключается в поглощении более сильных входящих импульсных событий до того, как они проникнут глубже в систему.

TVS-диоды обычно размещаются ближе к чувствительной downstream-электронике, низковольтным rail или интерфейсным линиям, где требуется более быстрое и более контролируемое ограничение напряжения. Это делает их особенно актуальными для защиты на уровне платы вокруг регуляторов, контроллеров, линий связи и защищаемых DC-rail.

В многоуровневых стратегиях защиты MOV и TVS могут присутствовать в одном и том же изделии, но обычно они не выполняют абсолютно одинаковую задачу в абсолютно одной и той же точке схемы.

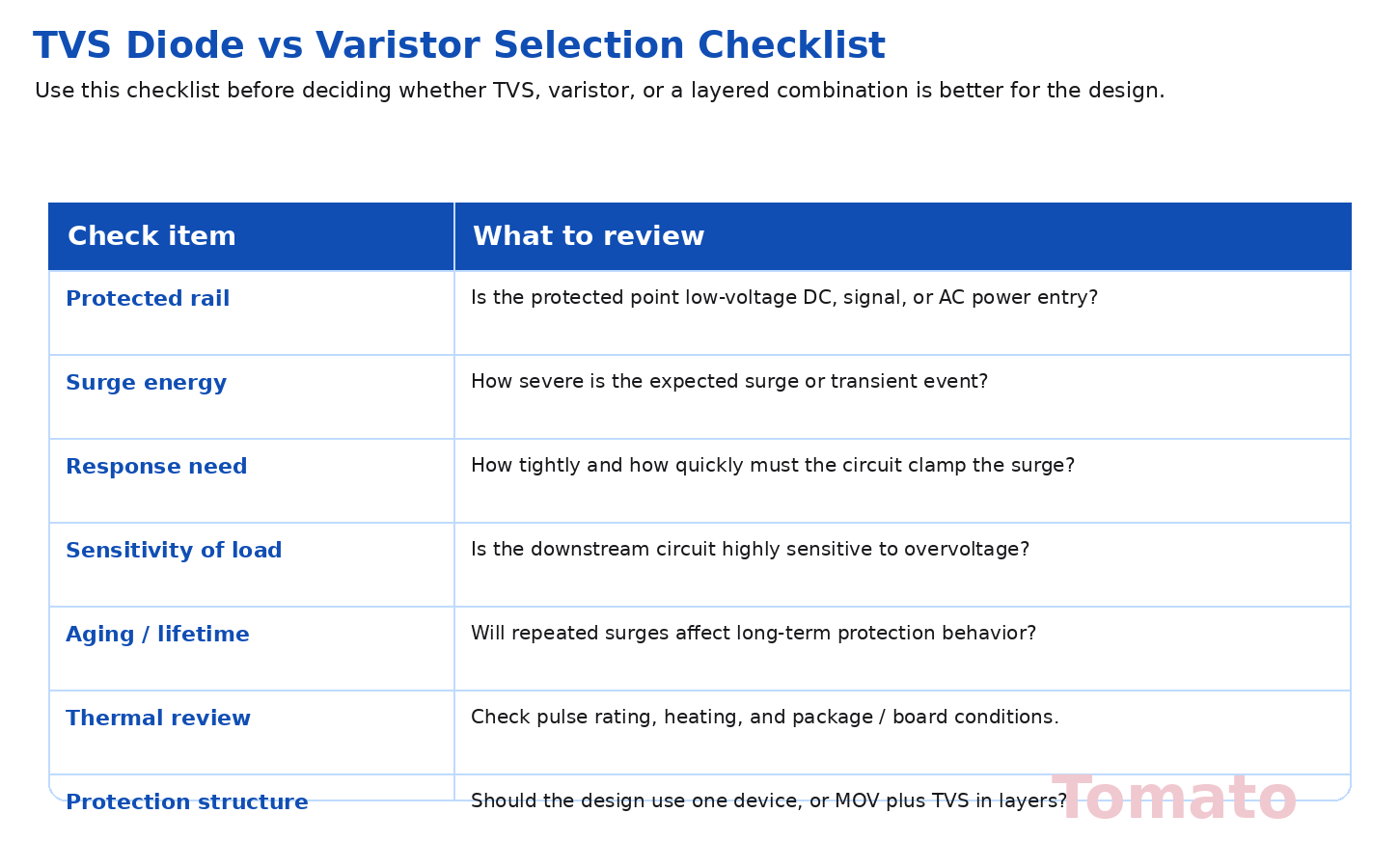

5. Practical Selection Checklist

Перед окончательным выбором TVS-диода или варистора в проекте источника питания проверьте следующие пункты:

• Определите, является ли защищаемая точка AC-входом, DC-шиной, низковольтной rail или сигнальной линией.
• Оцените, насколько серьезным будет ожидаемое импульсное или переходное событие.
• Определите, насколько быстро и насколько жестко схема должна ограничивать перенапряжение.
• Проверьте, насколько чувствительна downstream-электроника к переходным нагрузкам.
• Оцените долговременное поведение при повторяющихся импульсных воздействиях.
• Проверьте импульсную мощность, тепловые условия и реальную среду платы.
• Рассмотрите, подходит ли многоуровневая структура MOV плюс TVS лучше, чем один компонент.

Conclusion

TVS-диоды и варисторы оба защищают от переходных перенапряжений, но обычно выбираются для разных ролей защиты внутри источника питания. TVS-диоды часто предпочтительнее для более быстрого и более контролируемого ограничения возле чувствительных цепей, тогда как варисторы чаще используются в точках входа импульсов с более высокой энергией.

Лучший выбор зависит от энергии импульса, чувствительности схемы, позиции защиты и архитектуры системы. Если вы оцениваете компоненты защиты цепей, посетите главную страницу TomatoElec или свяжитесь с нами через страницу контактов.
