Диоды Шоттки широко используются в проектировании источников питания, потому что они обеспечивают низкое прямое падение напряжения и быстрое переключение, что помогает снижать потери и повышать эффективность во многих схемах выпрямления и силовых трактах.

Однако для инженеров и закупщиков выбор правильного диода Шоттки — это не только поиск компонента с низким VF. Обратное напряжение, средний ток, ток утечки, тип корпуса и тепловые характеристики влияют на то, будет ли диод надёжно работать в реальной схеме.

В этом руководстве объясняется, как выбрать правильный диод Шоттки для источника питания и что нужно проверить перед окончательным выбором. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

1. Why Schottky Diodes Are Common in Power Supplies

По сравнению со стандартными PN-диодами, диоды Шоттки часто предпочтительнее в источниках питания, потому что они обеспечивают меньшее прямое падение напряжения и более быстрое переключение. Это делает их особенно полезными в низковольтных шинах, импульсных источниках питания и конструкциях, где эффективность имеет решающее значение.

На практике диоды Шоттки могут использоваться для выходного выпрямления, защиты от переполюсовки, функций ORing, а также в цепях clamp или freewheeling. Точный выбор зависит от того, где именно диод расположен в схеме и каким электрическим и тепловым нагрузкам он подвергается.

2. Voltage and Current Selection

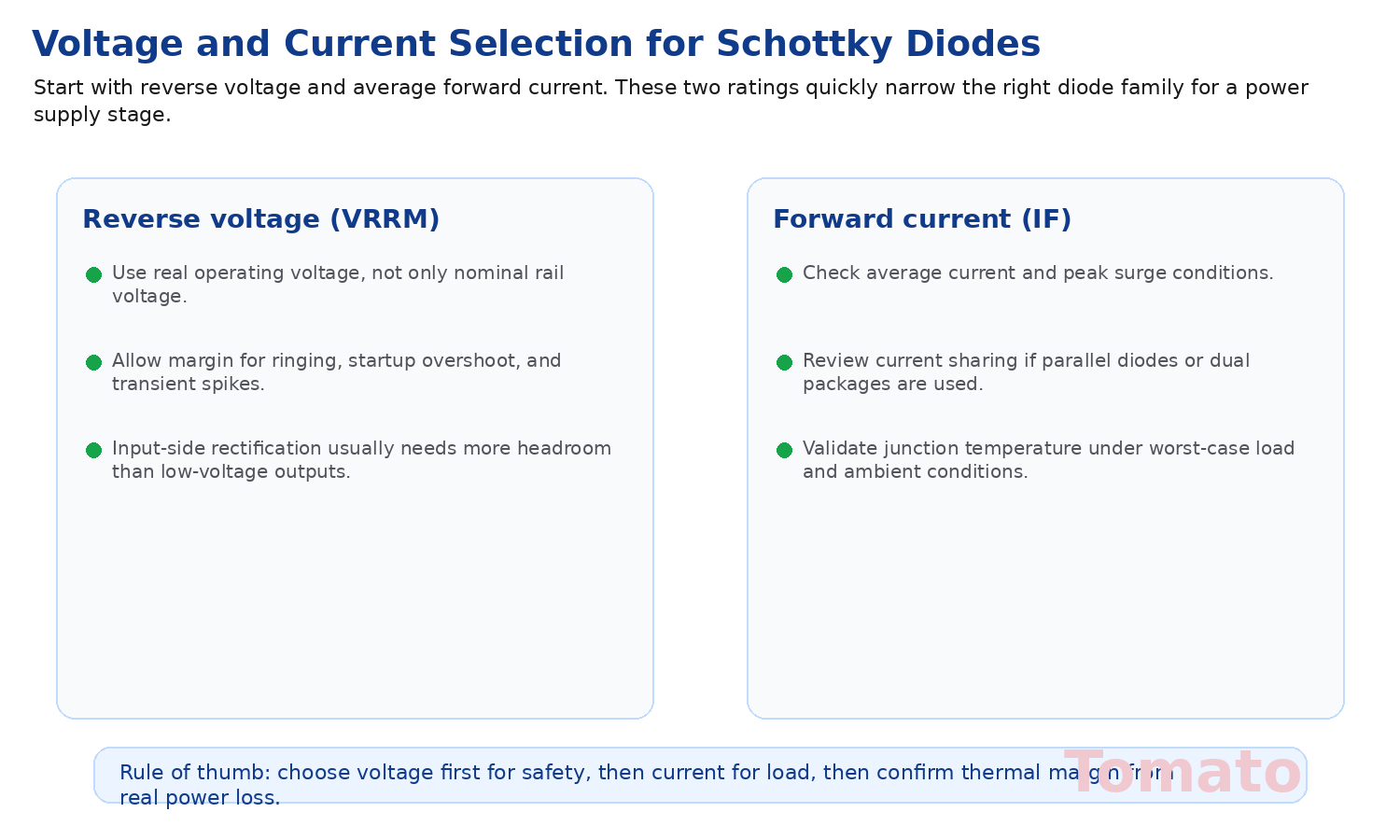

Первые два параметра, которые нужно проверить, — это допустимое обратное напряжение и прямой ток. Диод должен иметь достаточный запас VRRM по отношению к реальному рабочему напряжению и ожидаемым переходным процессам. Использовать только номинальное напряжение шины часто недостаточно.

Одновременно средний прямой ток и условия пусковых импульсов должны проверяться относительно реального профиля нагрузки. Диод, который выглядит подходящим по документации, всё равно может перегреваться, если реальная форма тока, пусковой импульс или температура окружающей среды окажутся более тяжёлыми, чем ожидалось.

Иными словами, выбор по напряжению в первую очередь связан с запасом безопасности, а выбор по току тесно связан с тепловым проектированием и реальными условиями работы.

3. Forward Voltage, Efficiency, and Thermal Trade-Offs

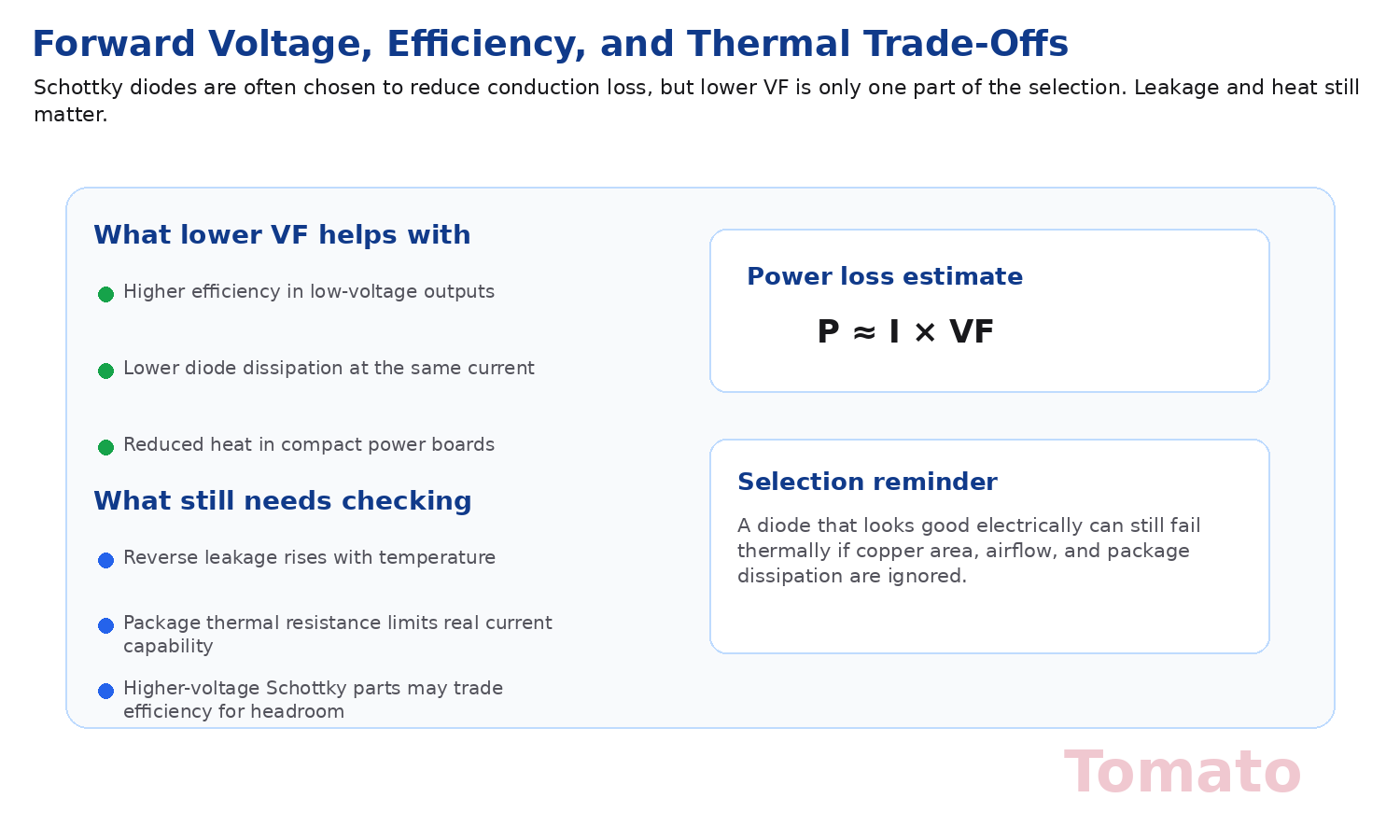

Одна из главных причин, по которой разработчики выбирают диоды Шоттки, — более низкое прямое падение напряжения. В низковольтных источниках питания даже небольшое уменьшение этого падения может повысить эффективность и снизить нагрев.

Однако низкое прямое падение — не единственный важный фактор. Обратный ток утечки обычно увеличивается с ростом температуры, а тепловые свойства корпуса могут сильно ограничивать реально допустимый ток. Это значит, что диод с привлекательными электрическими параметрами всё равно может оказаться неверным выбором, если тепловой режим не учтён должным образом.

Поэтому практическая оценка должна включать потери проводимости, ожидаемую температуру корпуса, площадь меди на PCB, воздушный поток и реальный тепловой путь конструкции.

4. Typical Applications in Power Supply Design

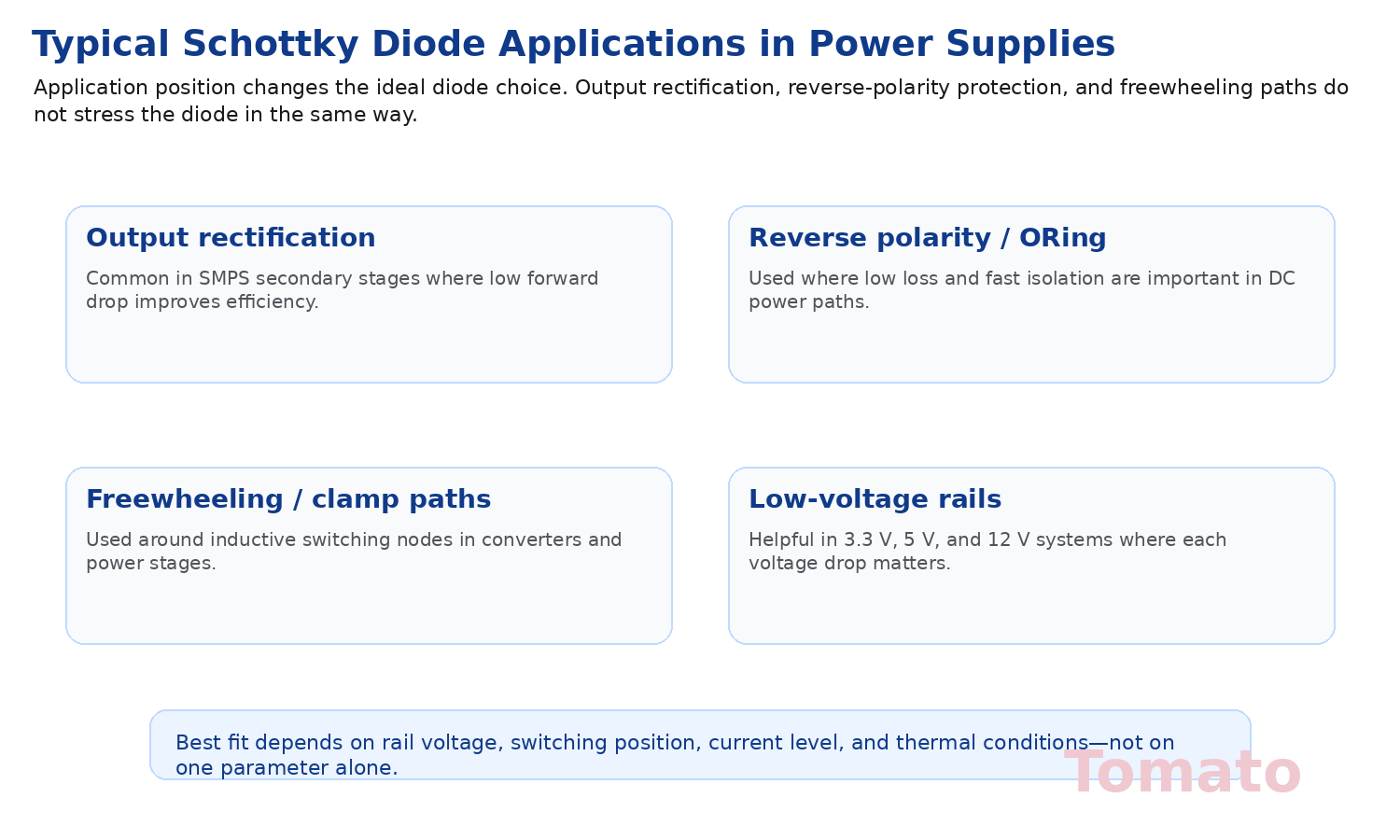

Диоды Шоттки часто используются в выходных выпрямительных каскадах импульсных источников питания, где низкое прямое падение напряжения помогает повысить эффективность. Они также широко применяются в защите от переполюсовки, ORing-цепях, а также в freewheeling и clamp позициях вокруг переключающих узлов.

Лучший компонент для одного применения не обязательно будет лучшим для другого. Например, диод, выбранный для компактного низковольтного выхода, может в первую очередь оптимизироваться по низкому VF, тогда как диод для более высоковольтного входного участка может требовать большего запаса по напряжению и более строгого теплового анализа.

Именно поэтому позиция применения всегда должна рассматриваться вместе с электрическими параметрами, а не только по семейству деталей или типу корпуса.

5. Practical Selection Checklist

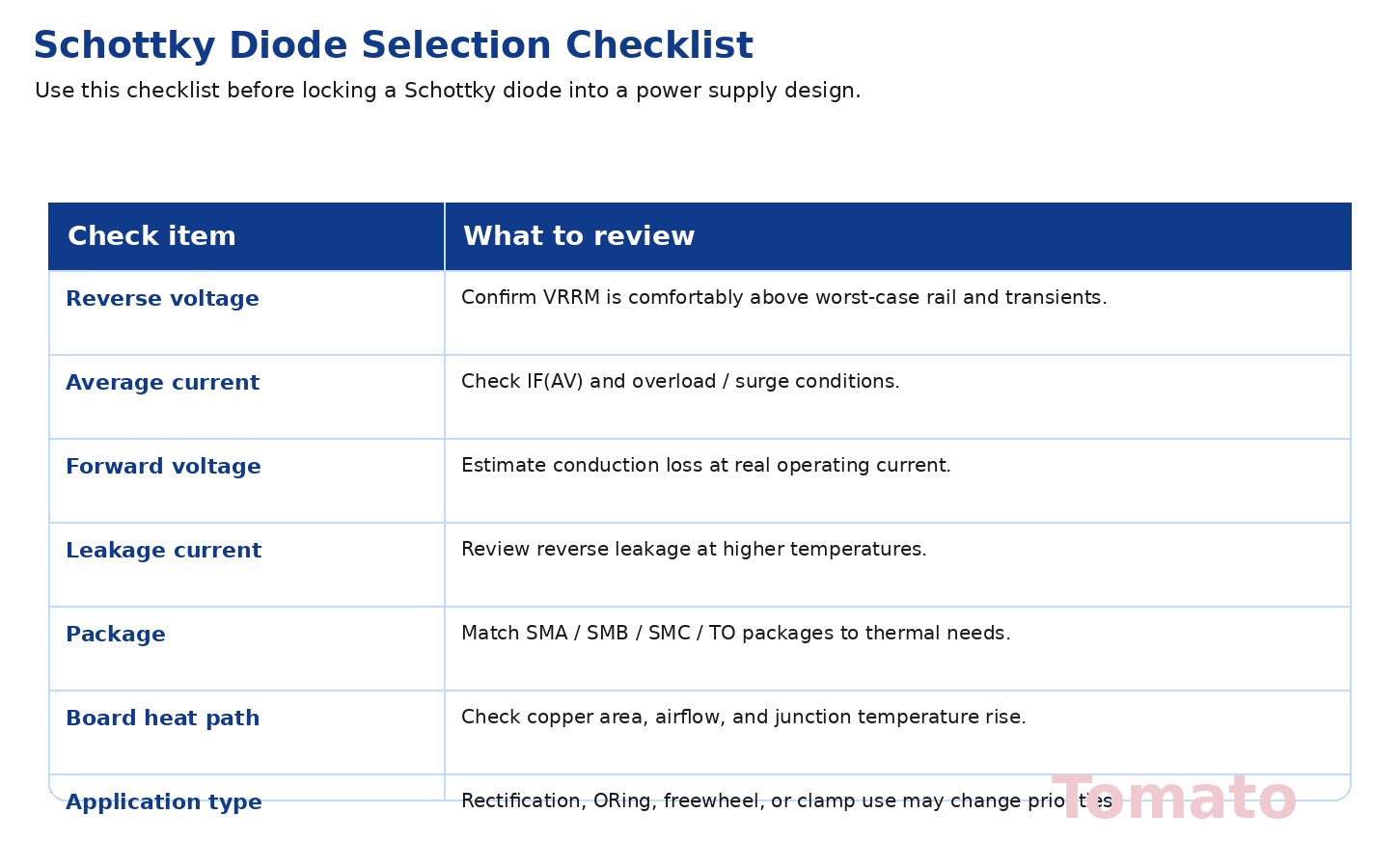

Перед окончательным выбором диода Шоттки для источника питания проверьте следующий список:

• Подтвердите, что VRRM выше реального напряжения шины и переходных условий.
• Проверьте запас по среднему прямому току и импульсному току.
• Оцените потери проводимости, используя реальный рабочий ток и прямое падение напряжения.
• Проверьте обратный ток утечки, особенно при повышенной температуре.
• Подберите корпус в соответствии с требуемыми тепловыми характеристиками.
• Проверьте площадь меди PCB, воздушный поток и рост температуры перехода.
• Убедитесь, что выбор соответствует реальной позиции применения в схеме.

Conclusion

Выбор правильного диода Шоттки для источника питания требует большего, чем просто поиск детали с низким прямым падением напряжения. Обратное напряжение, токовая нагрузка, ток утечки, тепловой запас, выбор корпуса и реальная позиция в схеме имеют значение.

Более правильный процесс выбора начинается с реального напряжения и тока шины, а затем переходит к эффективности, тепловому режиму и типу применения. Если вы оцениваете диоды и другие силовые компоненты, посетите главную страницу TomatoElec или свяжитесь с нами через страницу контактов.
