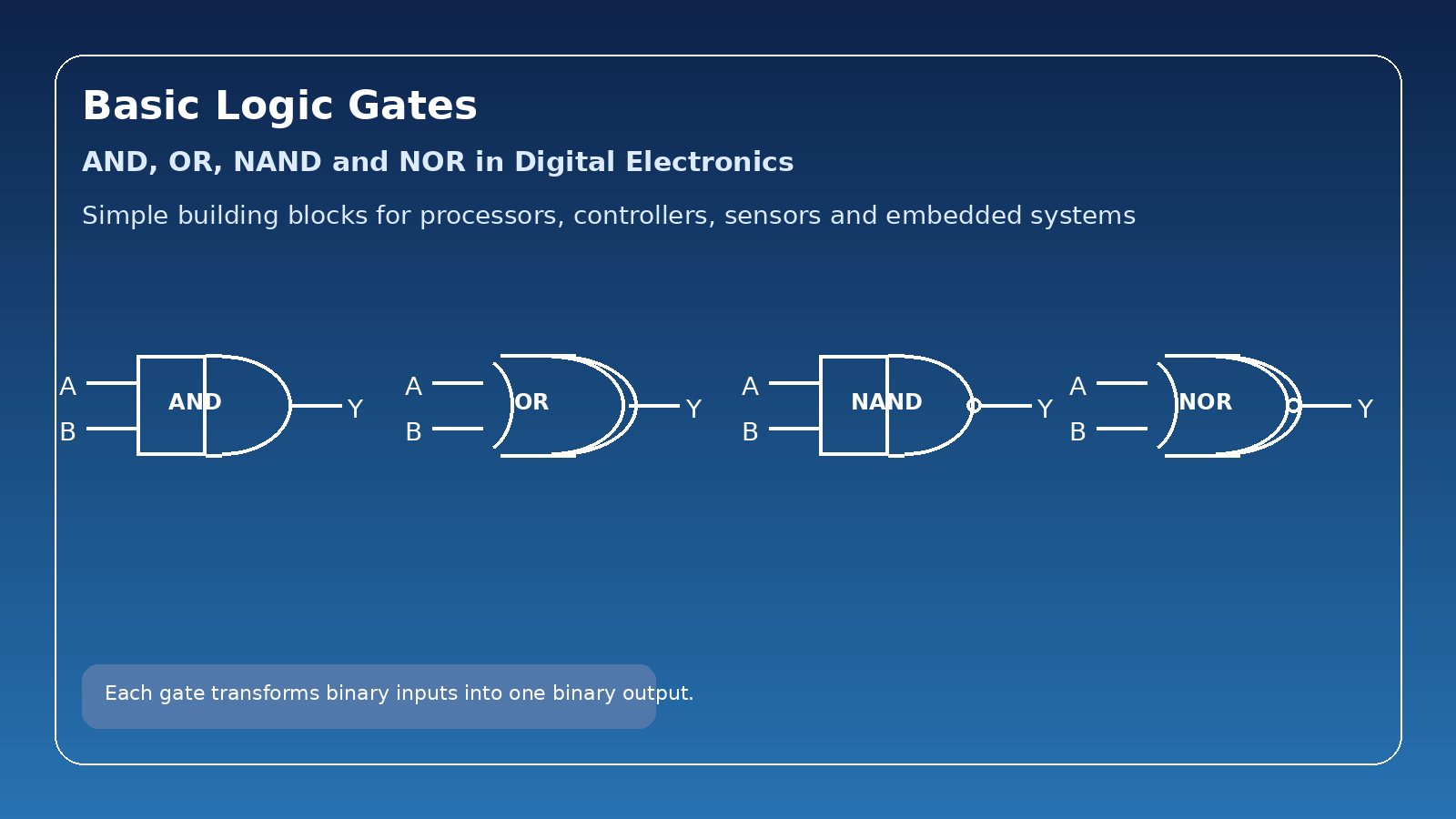

Логические элементы являются одними из самых фундаментальных строительных блоков цифровой электроники. Независимо от того, работаете ли вы с встраиваемыми системами, промышленными платами управления, потребительской электроникой, автомобильными модулями или коммуникационным оборудованием, базовые логические функции встречаются повсюду. В основе многих цифровых схем лежат четыре широко используемых логических элемента: AND, OR, NAND и NOR.

Хотя эти элементы просты по своей сути, они играют важную роль в реальных электронных изделиях. Они используются для объединения условий, управления прохождением сигналов, создания функций разрешения, реализации защитной логики и построения более сложных цифровых схем. Для инженеров, специалистов по закупкам и производителей электроники понимание этих базовых логических элементов также облегчает оценку логических ИС, сравнение альтернатив и выбор подходящих компонентов для различных применений.

Что такое логический элемент?

Логический элемент — это электронная схема, выполняющая булеву операцию над одним или несколькими входными сигналами и формирующая один выходной сигнал. В цифровых системах сигналы представлены двумя логическими состояниями: 0 и 1. Каждый элемент подчиняется фиксированному правилу, определяющему выход в зависимости от комбинации входов.

Даже высокоинтегрированные процессоры и контроллеры по-прежнему основаны на базовых принципах цифровой логики. На самом низком уровне многие сложные функции можно свести к простым логическим операциям.

Элемент AND

Элемент AND формирует логическую 1 только тогда, когда все его входы равны 1. В стандартном двухвходовом элементе AND выход остаётся низким, если одновременно не активны и вход A, и вход B.

Булево выражение:
Y = A · B

На практике элементы AND часто используются в цепях разрешения и логике проверки условий. Например, функция может активироваться только тогда, когда одновременно присутствуют управляющий сигнал и сигнал разрешения. Это делает элемент AND особенно полезным в промышленном управлении, интерфейсной логике и встраиваемом оборудовании.

Элемент OR

Элемент OR формирует логическую 1, когда хотя бы один из его входов равен 1. Если вход A высокий, вход B высокий или оба входа высокие, выход становится высоким.

Булево выражение:
Y = A + B

Элементы OR обычно используются, когда система должна реагировать на одно условие или другое. Типичные примеры включают аварийную логику, объединение сигналов неисправности, источники прерываний и суммирование сигналов. Во многих схемах элемент OR применяется в тех случаях, когда несколько событий должны вызывать одну и ту же реакцию.

Элемент NAND

Элемент NAND является инверсией элемента AND. Он формирует логический 0 только тогда, когда все входы равны 1. Во всех остальных входных состояниях выход остаётся равным 1.

Булево выражение:
Y = (A · B)'

NAND является одним из самых важных элементов цифровой электроники, поскольку это универсальный логический элемент. Это означает, что другие логические функции можно реализовать, используя только элементы NAND. По этой причине логика на основе NAND широко применяется в проектировании цифровых ИС, вычислительной технике, промышленных системах и универсальных логических схемах.

С точки зрения закупок микросхемы NAND также относятся к наиболее распространённым логическим устройствам в стандартных семействах, таких как 74HC и 74LS.

Элемент NOR

Элемент NOR является инверсией элемента OR. Он формирует логическую 1 только тогда, когда все входы равны 0. Если хотя бы один вход равен 1, выход становится 0.

Булево выражение:
Y = (A + B)'

Как и NAND, NOR также считается универсальным логическим элементом. Элементы NOR полезны в логике сброса, цепях управления и схемах, где требуется низкий уровень по умолчанию. Они часто встречаются в цифровой логике управления, простых структурах памяти и приложениях, связанных с инверсией сигнала.

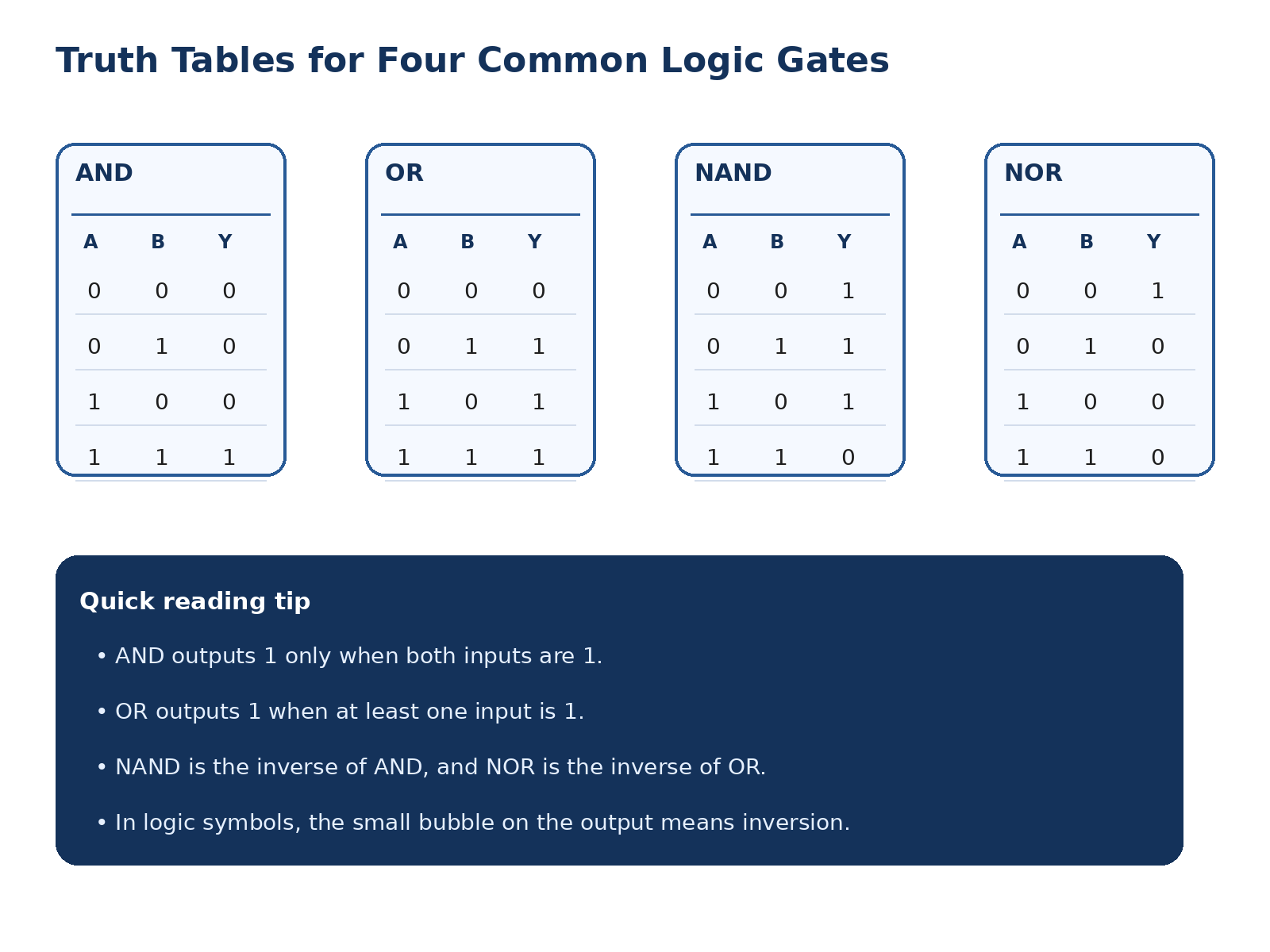

Сравнение таблиц истинности

Таблица истинности ниже показывает, как эти четыре базовых логических элемента реагируют на одинаковые комбинации двух входов.

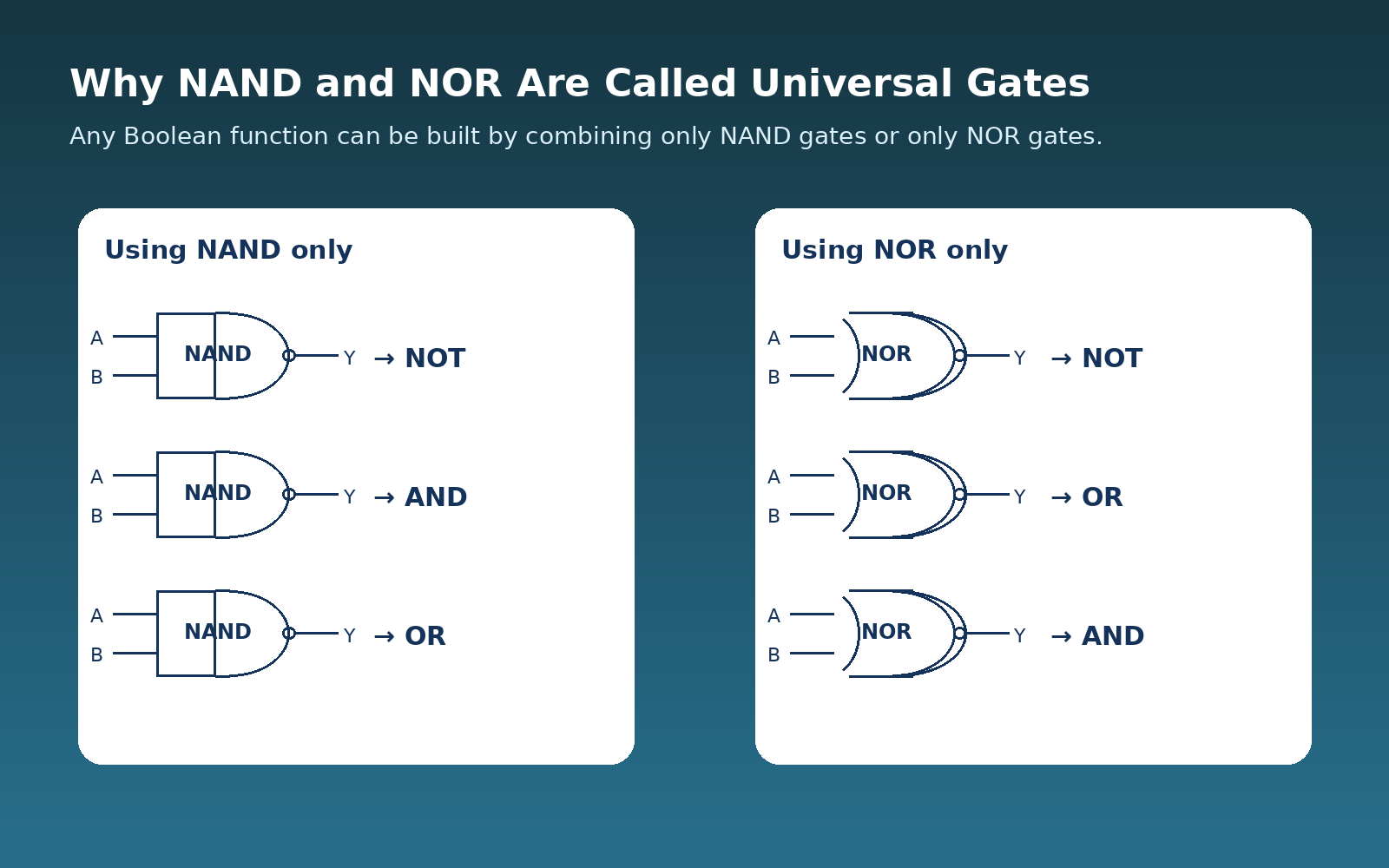

Почему NAND и NOR называют универсальными элементами

NAND и NOR называются универсальными логическими элементами, потому что любую булеву функцию можно реализовать, используя только NAND или только NOR. Это даёт разработчикам большую гибкость при построении цифровых логических схем и упрощает понимание базового синтеза логики.

Например, функции NOT, AND и OR можно воссоздать с помощью комбинаций NAND. Тот же принцип применим и к NOR. Это одна из причин, почему NAND и NOR так важны как в обучении цифровой схемотехнике, так и в практической реализации схем.

Основные области применения базовых логических элементов

Базовые логические элементы используются в самых разных электронных системах, включая:

• Промышленные системы автоматизации и платы управления
• Встраиваемые системы и вспомогательные схемы для микроконтроллеров
• Автомобильную электронику
• Потребительскую электронику
• Коммуникационное и интерфейсное оборудование
• Логику обработки сигналов и синхронизации
• Схемы сигнализации, защиты и блокировки

Во многих практических схемах логические элементы используются не изолированно. Обычно они являются частью более широкой логической цепочки, включающей буферы, инверторы, дешифраторы, защёлки и интерфейсные компоненты.

Распространённые логические ИС

Для реализации этих функций широко используются несколько стандартных семейств логических ИС. Распространённые примеры включают:

• 74HC08 / 74LS08 – Четыре двухвходовых элемента AND
• 74HC32 / 74LS32 – Четыре двухвходовых элемента OR
• 74HC00 / 74LS00 – Четыре двухвходовых элемента NAND
• 74HC02 / 74LS02 – Четыре двухвходовых элемента NOR
• CD4011 – CMOS микросхема с четырьмя двухвходовыми NAND
• CD4001 – CMOS микросхема с четырьмя двухвходовыми NOR

При выборе логических ИС инженеры обычно учитывают логическое семейство, напряжение питания, скорость, энергопотребление, тип корпуса и долгосрочную доступность. Для отделов закупок также важны варианты замены и стабильность жизненного цикла компонентов.

Как выбрать подходящую микросхему логического элемента

Выбор подходящего логического устройства зависит не только от самой функции элемента. В реальных проектах перед окончательным выбором следует оценить несколько практических факторов:

• Логическое семейство: например, 74HC, 74LS или серии на базе CMOS
• Рабочее напряжение: убедитесь, что ИС соответствует диапазону питания системы
• Требования к скорости: задержка распространения сигнала может быть важна в более быстрых логических цепях
• Энергопотребление: особенно важно для компактных и автономных устройств
• Тип корпуса: выбирается с учётом разводки платы, способа сборки и производственных требований
• Доступность в цепочке поставок: проверяйте складские запасы, альтернативные компоненты и долгосрочную стабильность поставок

Для многих закупщиков и проектных команд доступность и гибкость замены могут быть столь же важны, как и сама логическая функция.

Заключение

AND, OR, NAND и NOR — простые, но по-прежнему крайне важные элементы цифровой электроники. Они используются для принятия двоичных решений, объединения управляющих условий, поддержки логических цепей и построения более сложных функций схем. Понимание этих элементов полезно не только для проектирования, но и для выбора компонентов, закупок и технического взаимодействия между инженерными и закупочными командами.

По мере развития цифровых систем базовые логические элементы остаются важной основой как в обучении, так и в реальных электронных продуктах.

FAQ

В чём разница между AND и NAND?
AND выдаёт 1 только тогда, когда оба входа равны 1, тогда как NAND является инверсией и выдаёт 0 только в этом случае.

В чём разница между OR и NOR?
OR выдаёт 1, когда хотя бы один вход равен 1, тогда как NOR выдаёт 1 только тогда, когда все входы равны 0.

Почему NAND и NOR называют универсальными элементами?
Потому что другие логические функции можно реализовать, используя только NAND или только NOR.

Какие ИС обычно используются для этих логических функций?
Типичные компоненты включают 74HC00, 74HC02, 74HC08, 74HC32, CD4011 и CD4001.

На что покупателям следует обращать внимание при закупке логических ИС?
Помимо логической функции, следует проверять совместимость по напряжению, тип корпуса, логическое семейство, наличие на складе и альтернативные варианты замены.
