Panasonic алюминиевые электролитические конденсаторы доступны как в SMD-, так и в радиальном исполнении, и каждый тип соответствует разным приоритетам конструкции. Для инженеров и закупщиков выбор зависит не только от ёмкости и напряжения. Он также связан с компоновкой PCB, процессом сборки, условиями эксплуатации, требованиями к надёжности и методом производства.

На практике SMD-конденсаторы часто предпочитают для компактных PCB и автоматизированной сборки, тогда как радиальные конденсаторы остаются важными в through-hole приложениях, промышленном оборудовании и конструкциях, где по-прежнему важны механическая прочность и широкая универсальность. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

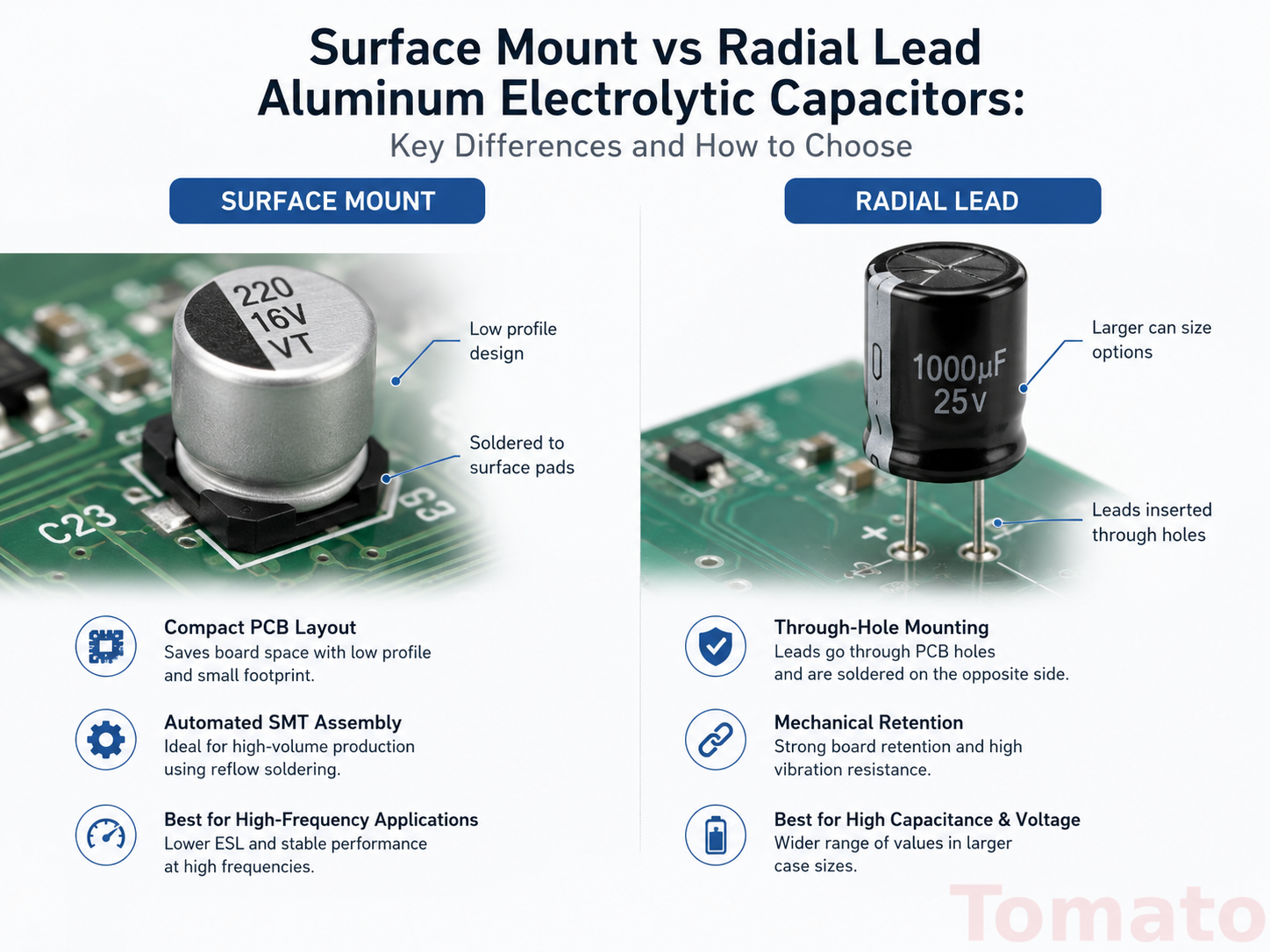

В чём разница между SMD и радиальными конденсаторами?

Самое очевидное различие — это способ монтажа. SMD-алюминиевые электролитические конденсаторы предназначены для пайки непосредственно на поверхность PCB, что делает их подходящими для автоматического размещения и компактного дизайна платы. Радиальные конденсаторы используют выводы, проходящие через отверстия в PCB, поэтому они лучше подходят для through-hole монтажа и приложений, где механическая фиксация может быть важнее.

Хотя оба типа относятся к одной общей категории алюминиевых электролитических конденсаторов, на практике их часто выбирают для разных методов сборки, стратегий компоновки и системных приоритетов.

Основные конструктивные и сборочные различия

1. Способ монтажа

SMD-конденсаторы устанавливаются прямо на PCB-площадки, что делает их более совместимыми с современными автоматизированными SMT-производственными линиями. Радиальные конденсаторы требуют сверления отверстий и установки выводов, поэтому они лучше подходят для through-hole сборочных процессов.

2. Пространство на PCB и компоновка

В компактных изделиях SMD-конденсаторы помогают экономить площадь платы и поддерживать более высокую плотность монтажа. Радиальные конденсаторы обычно требуют большего вертикального и механического планирования, однако они остаются практичными на более крупных платах, в промышленных системах управления и в традиционных силовых конструкциях.

3. Процесс сборки

SMD-конденсаторы обычно лучше соответствуют автоматизированным средам сборки, совместимым с reflow-пайкой. Радиальные конденсаторы лучше подходят для конструкций, использующих волновую пайку, ручную установку или смешанные методы сборки. Это различие может влиять не только на инженерный выбор, но и на стоимость производства и стабильность процесса.

4. Механическая эксплуатация

Радиальные компоненты остаются привлекательными там, где предпочтительны through-hole фиксация и привычная структура сборки. SMD-типы лучше подходят там, где в приоритете компактный монтаж и автоматизированная обработка.

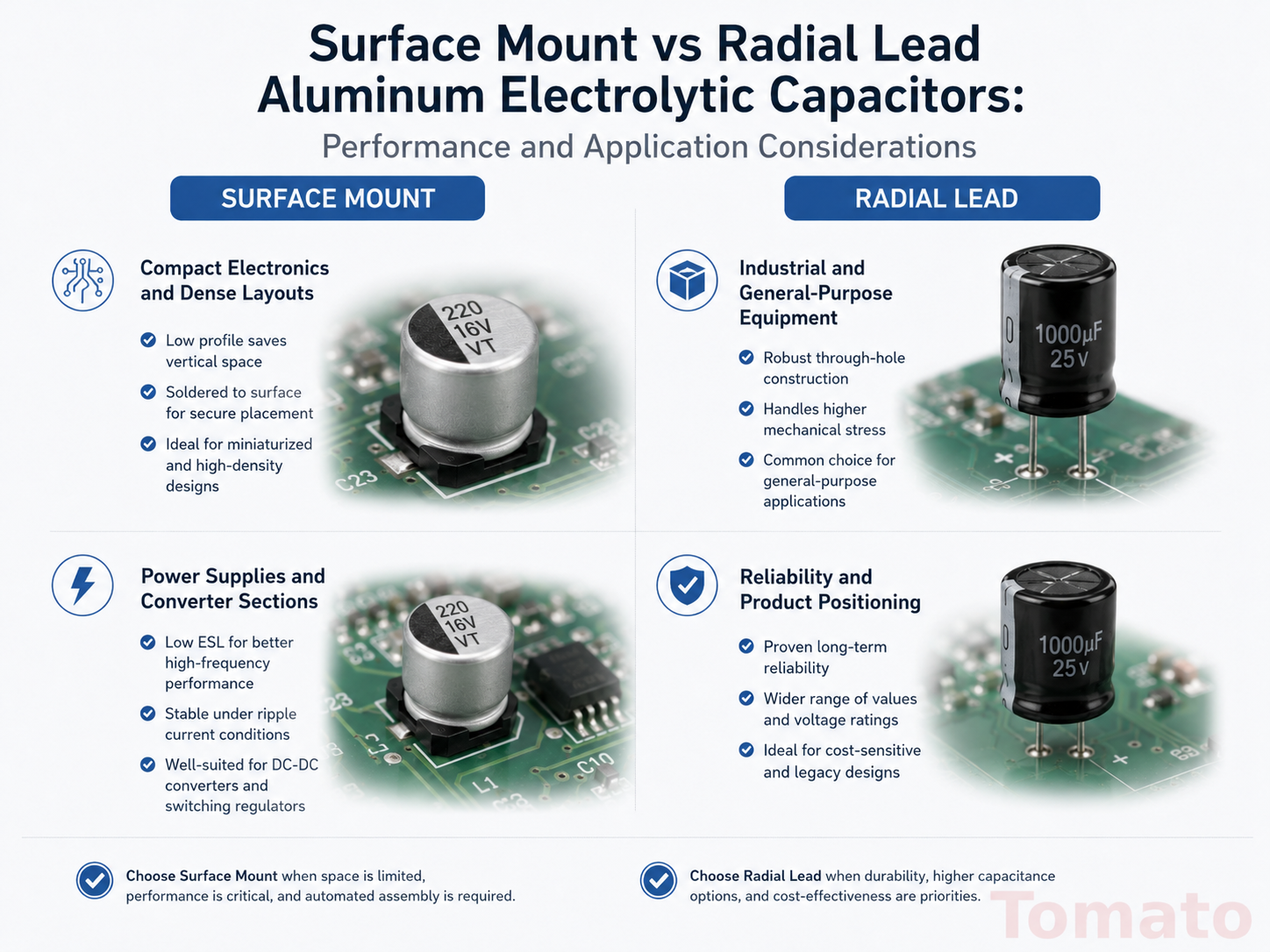

Эксплуатационные и прикладные аспекты

Компактная электроника и плотные компоновки

SMD-алюминиевые электролитические конденсаторы часто лучше подходят для компактных компоновок, embedded-плат, потребительских устройств и систем, где SMT-производство уже стало стандартом.

Промышленное и универсальное оборудование

Радиальные конденсаторы остаются очень актуальными в промышленной электронике, универсальных силовых платах и приложениях, где проверенная through-hole реализация по-прежнему широко используется.

Источники питания и участки преобразователей

Оба типа могут использоваться в силовых схемах и конструкциях, связанных с преобразователями, однако лучший выбор часто определяется форматом платы, механической конструкцией, маршрутом сборки и условиями обслуживания, а не только ёмкостью.

Надёжность и позиционирование продукта

В некоторых проектах радиальные конденсаторы выбирают потому, что архитектура изделия уже поддерживает through-hole конструкцию и ориентируется на устоявшиеся промышленные методы сборки. В других проектах SMD-конденсаторы предпочитают из-за меньшего размера, автоматизации и высокой плотности PCB.

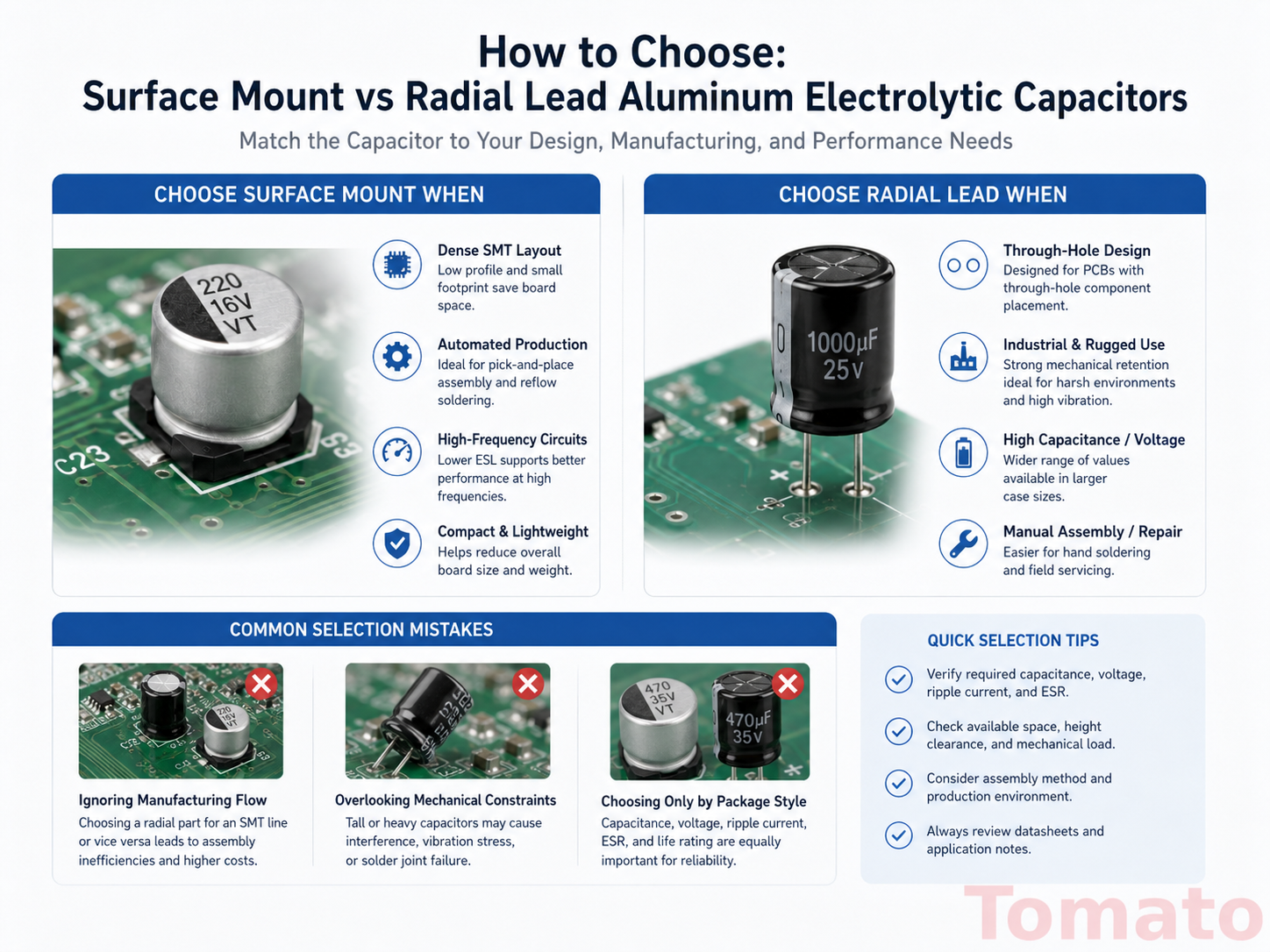

Когда стоит выбирать SMD-конденсаторы

SMD-алюминиевые электролитические конденсаторы часто являются лучшим вариантом, когда изделие компактно, PCB плотно заполнена, а производственная линия оптимизирована под SMT-сборку. Они также практичны, когда разработчики хотят сократить занимаемую площадь платы и соответствовать современному автоматизированному производству.

Они особенно подходят для embedded-электроники, компактных силовых модулей, коммуникационных плат, потребительских устройств и других конструкций, где важны эффективность использования пространства и высокая производительность сборки.

Когда стоит выбирать радиальные конденсаторы

Радиальные алюминиевые электролитические конденсаторы часто являются лучшим выбором, когда конструкция уже использует through-hole подход, приложение является промышленным или универсальным, либо формат платы допускает более крупные механические компоненты. Они также практичны, когда важны давно устоявшиеся методы сборки, широкая доступность для общего применения и привычная реализация силовых плат.

В промышленных приборах, силовых платах, оборудовании управления и многих традиционных системах преобразования радиальные конденсаторы по-прежнему остаются сильным и актуальным вариантом.

Распространённые ошибки выбора

Выбор только по корпусу

Тип корпуса важен, но не должен быть единственным фактором. Инженерам также необходимо оценивать ёмкость, номинальное напряжение, ESR, ток пульсаций, ожидаемый срок службы и температурный диапазон.

Игнорирование производственного процесса

Некоторые варианты выбора конденсатора выглядят правильными с электрической точки зрения, но не соответствуют реальному производственному процессу. Если плата рассчитана на эффективность SMT, радиальное решение может создать лишнюю сложность сборки. Если конструкция зависит от through-hole структуры, SMD-вариант может быть не лучшим решением.

Игнорирование механических ограничений

Высота платы, шаг отверстий, дизайн площадок и условия установки — всё это имеет значение. Конденсатор, который подходит электрически, всё равно может создать проблемы с компоновкой или монтажом, если механические ограничения не были проверены заранее.

Предположение, что один тип всегда лучше

SMD не всегда лучше радиального исполнения, а радиальные конденсаторы не являются автоматически устаревшими. Правильный выбор зависит от реальной архитектуры продукта, производственного маршрута и целевого применения.

Заключение

SMD- и радиальные алюминиевые электролитические конденсаторы имеют свои сильные стороны. SMD-типы часто лучше подходят для компактных компоновок и автоматизированного SMT-производства, тогда как радиальные типы остаются весьма актуальными для through-hole сборки, промышленного оборудования и более широкого универсального применения.

Для инженеров и закупочных команд наилучшее решение достигается тогда, когда тип корпуса, электрические характеристики, процесс сборки и среда применения сопоставляются с реальными требованиями проекта. Если вы рассматриваете варианты конденсаторов Panasonic, вы также можете прочитать Алюминиевые электролитические конденсаторы Panasonic: типы, особенности и области применения, ознакомиться с Гибридные алюминиевые электролитические конденсаторы Panasonic: преимущества, области применения и советы по выбору, посетить главную страницу TomatoElec или связаться с нами через страницу контактов.
