Конденсаторы являются важными компонентами современных электронных схем, однако разные технологии конденсаторов разрабатываются с учетом разных приоритетов. Двумя наиболее часто сравниваемыми вариантами являются ceramic capacitors и tantalum capacitors. Хотя оба типа используются для накопления энергии, фильтрации, развязки и времязадающих цепей, они отличаются по конструкции, электрическим характеристикам, области применения и логике выбора.

В этой статье керамические и танталовые конденсаторы сравниваются с практической точки зрения. Рассматриваются их ключевые различия, основные преимущества, типичные области применения и то, как инженеры и закупщики могут выбрать правильный тип для конкретной схемы.

What Is a Ceramic Capacitor?

Керамический конденсатор использует керамический материал в качестве диэлектрика. Это один из самых распространенных типов конденсаторов в электронике, который широко используется в форме multilayer ceramic capacitor (MLCC). Керамические конденсаторы выпускаются во множестве размеров и диапазонов емкости и особенно часто применяются в компактных конструкциях печатных плат.

Поскольку керамические конденсаторы неполярные, их удобно использовать в разных участках схемы. Они широко применяются для развязки, байпаса, фильтрации и высокочастотных задач.

What Is a Tantalum Capacitor?

Танталовый конденсатор использует тантал в качестве анода и обычно обеспечивает стабильные характеристики емкости в компактном корпусе. Танталовые конденсаторы полярные, поэтому при монтаже необходимо соблюдать правильную ориентацию.

Они часто используются в системах управления питанием, низкошумной фильтрации и в схемах, где важны стабильная емкость и компактный размер. Во многих проектах инженеры выбирают танталовые конденсаторы, когда им нужен предсказуемый вариант для силовых шин или объемной емкости при ограниченном пространстве платы.

Key Differences Between Ceramic and Tantalum Capacitors

Основные различия между керамическими и танталовыми конденсаторами обычно связаны с полярностью, поведением емкости, характеристиками ESR, эффективностью по размеру и пригодностью для конкретных применений.

• Polarity: Керамические конденсаторы неполярные, а танталовые — полярные.
• Capacitance behavior: Керамические конденсаторы, особенно некоторые типы MLCC, могут менять емкость под действием DC-bias. Танталовые конденсаторы часто выбирают за более стабильное поведение емкости в определенных конструкциях.
• Frequency performance: Керамические конденсаторы обычно предпочтительнее для развязки и подавления высокочастотного шума.
• Compact higher-capacitance use: Танталовые конденсаторы часто применяются, когда проектировщику нужна компактная емкость для силовых цепей.
• Risk factors: Керамические конденсаторы могут трескаться под механическим напряжением, а танталовые требуют внимания к полярности и импульсным режимам.

Advantages of Ceramic Capacitors

• Неполярные и удобны для размещения в различных участках схемы
• Широко доступны в формате MLCC и chip capacitor
• Хорошо подходят для развязки, байпаса, RF и фильтрации
• Доступны в очень маленьких корпусах для компактной электроники
• Широко применяются в потребительской, автомобильной, коммуникационной и промышленной электронике

Advantages of Tantalum Capacitors

• Стабильная емкость во многих применениях
• Полезны для компактных силовых шин и объемной емкости
• Часто выбираются для управления питанием, промышленных плат и низкошумных фильтрующих схем
• Могут обеспечивать практичный баланс между емкостью и размером корпуса

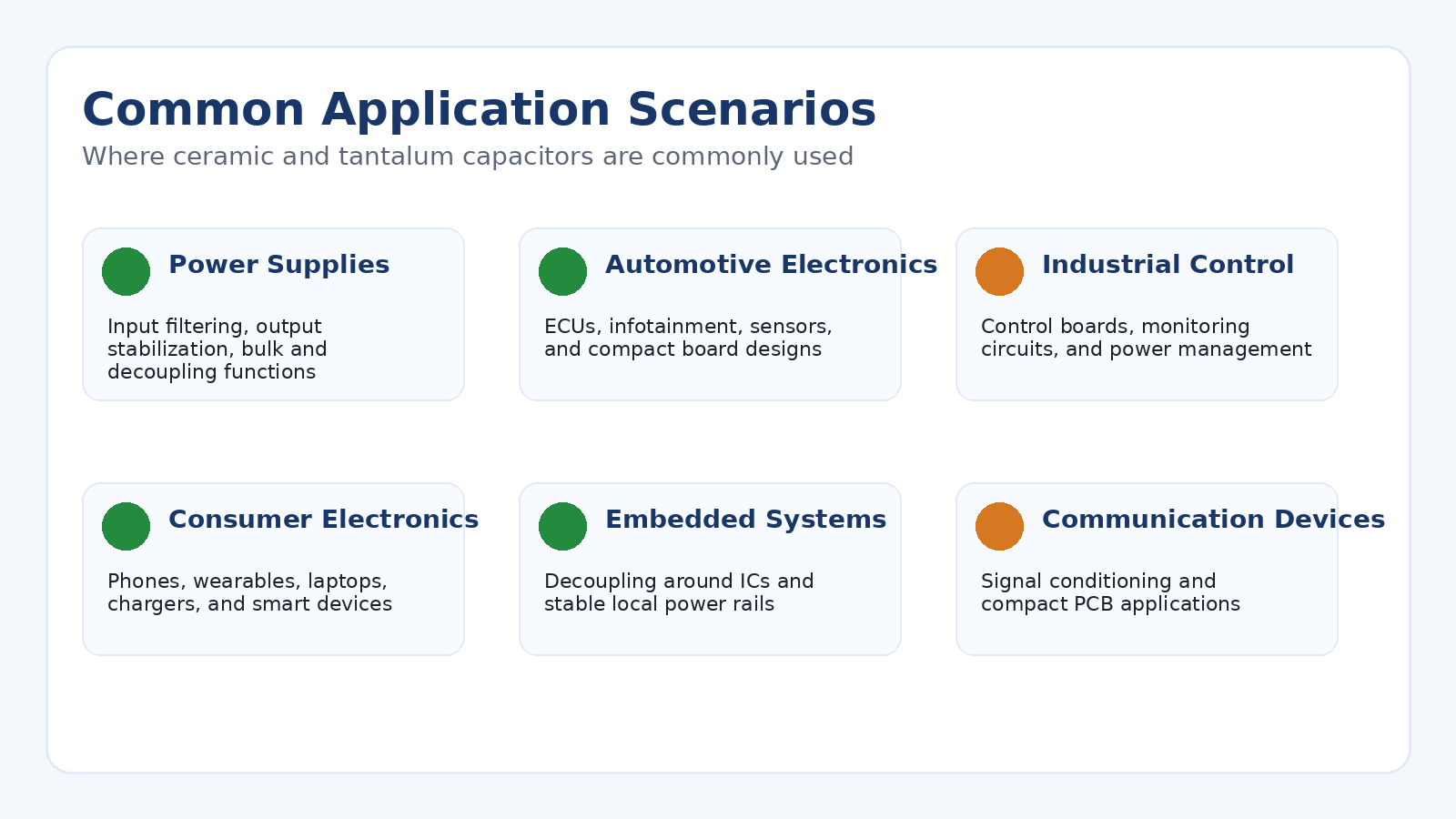

Common Application Scenarios

Оба типа конденсаторов широко используются, но их роль может отличаться в зависимости от задачи схемы.

• Ceramic capacitors: развязка ИС, RF-схемы, высокочастотная фильтрация, бытовая электроника, автомобильные модули и компактные конструкции PCB.
• Tantalum capacitors: сглаживание входа/выхода питания, объемная емкость при ограниченном пространстве, промышленные платы управления, встроенные силовые шины, а также некоторые малошумные аналоговые и силовые схемы.

How to Choose the Right Capacitor

Выбор между керамическими и танталовыми конденсаторами зависит не от простого ответа “лучше или хуже”, а от конкретного применения. Несколько практических вопросов помогают сузить выбор:

• Требуется ли в схеме неполярный конденсатор?
• Используется ли конденсатор в основном для развязки, фильтрации или накопления энергии?
• Важна ли стабильная емкость в рабочих условиях?
• Сколько места доступно на плате?
• Насколько важны ESR, номинальное напряжение и импульсные условия?
• Относится ли конечное изделие к потребительской, промышленной, автомобильной или силовой электронике?

Note: Во многих реальных схемах керамические и танталовые конденсаторы не являются прямыми конкурентами во всех позициях. Они часто используются вместе: керамические конденсаторы работают как высокочастотная развязка, а танталовые обеспечивают объемную емкость или поддержку стабильности питания там, где это необходимо.

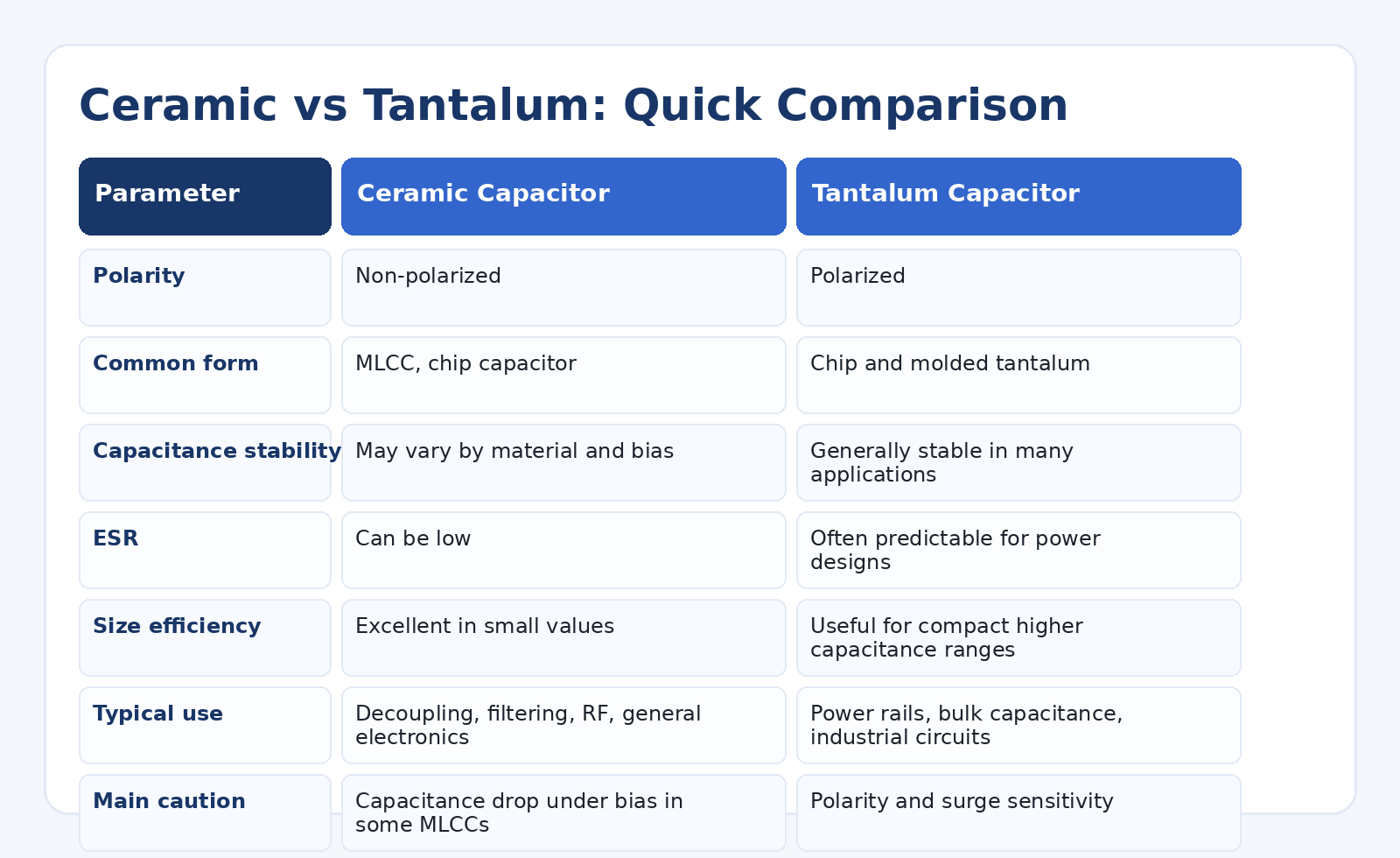

Ceramic Capacitor vs Tantalum Capacitor: Quick Comparison Table

FAQ

Which is better, ceramic capacitor or tantalum capacitor?
Ни один тип не является универсально лучшим. Правильный выбор зависит от применения, условий напряжения, ограничений по размеру, требований к ESR и функции схемы.

Why are ceramic capacitors so widely used?
Керамические конденсаторы компактны, неполярны и очень практичны для развязки, фильтрации и электроники общего назначения.

When should I use a tantalum capacitor?
Танталовые конденсаторы часто применяются, когда важны стабильная емкость, компактный корпус и поддержка силовой шины.

Can ceramic capacitors replace tantalum capacitors?
Иногда могут, но не всегда. Возможность замены зависит от стабильности емкости, ESR, напряжения, области применения и требований по пространству.
