Резисторы являются одними из самых распространенных компонентов в электронных схемах. Независимо от того, проектируете ли вы простое хобби-устройство, потребительскую электронику, промышленный контроллер или сложную встраиваемую систему, правильный выбор резистора имеет решающее значение для производительности, безопасности и долговременной надежности.

На первый взгляд резистор может показаться очень простым компонентом. Однако выбор подходящего резистора — это не только подбор номинального сопротивления. Инженерам и закупщикам также необходимо учитывать допуск, мощность, температурную стабильность, размер корпуса, способ монтажа и требования конкретного применения.

В этом руководстве мы рассмотрим, как выбрать правильный резистор для вашего электронного проекта, какие параметры наиболее важны и как избежать распространенных ошибок при подборе компонентов. Подробнее о компонентах можно узнать на TomatoElec.

Для чего нужен резистор

Резистор — это пассивный электронный компонент, который ограничивает ток, делит напряжение, задает условия смещения и защищает чувствительные элементы схемы. На практике резисторы используются почти в каждом электронном устройстве.

• Ограничение тока для светодиодов и ИС
• Деление напряжения в аналоговых и цифровых схемах
• Функции подтяжки в логических системах
• Обратная связь и управление усилением в усилителях
• Обработка сигналов и фильтрация
• Измерение тока и защитные цепи

Поскольку резисторы выполняют эти важные функции, выбор неправильного типа может привести к перегреву, неточной работе схемы, сокращению срока службы или даже к отказу системы.

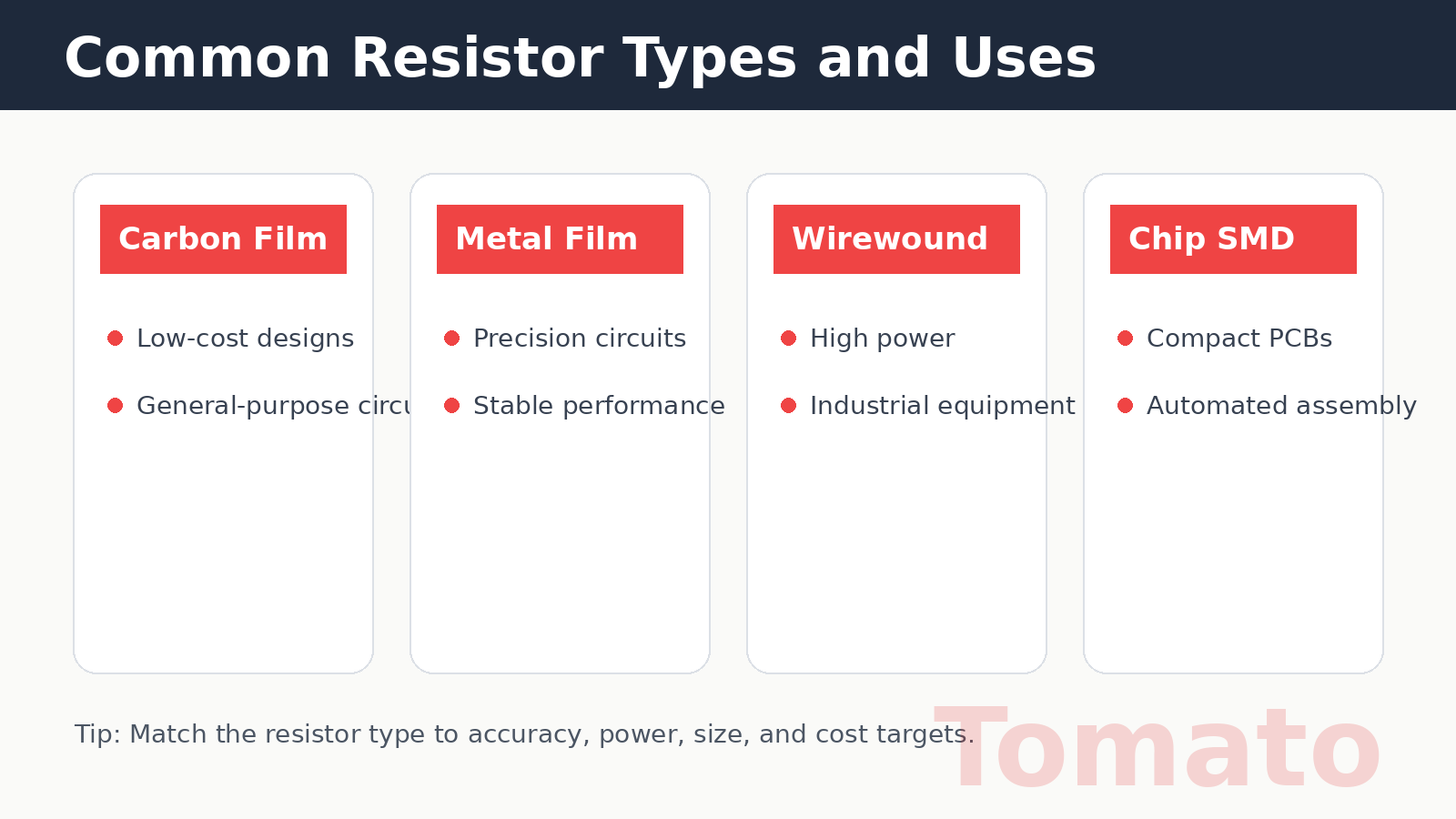

Основные типы резисторов

На рынке доступно несколько типов резисторов, и каждый из них подходит для разных применений.

1. Углеродистые пленочные резисторы

Это недорогие резисторы общего назначения, подходящие для базовых схем, где не требуется высокая точность.

2. Металлопленочные резисторы

Они обеспечивают более высокую точность, меньший шум и лучшую температурную стабильность по сравнению с углеродистыми пленочными резисторами. Часто используются в прецизионных аналоговых схемах, измерительном оборудовании и системах управления.

3. Проволочные резисторы

Предназначены для приложений с высокой мощностью. Подходят для источников питания, приводов двигателей и промышленного оборудования.

4. Толстопленочные и тонкопленочные SMD-резисторы

Широко применяются в поверхностном монтаже и в сборке PCB. Тонкопленочные резисторы используются там, где требуется высокая точность, а толстопленочные — в более экономичных решениях.

5. Переменные резисторы

Потенциометры и подстроечные резисторы позволяют изменять сопротивление и применяются для калибровки, настройки и пользовательского управления.

Ключевые факторы при выборе

1. Номинал сопротивления

Первый шаг — правильно выбрать значение сопротивления в омах, килоомах или мегаомах в соответствии с расчетами схемы.

Если сопротивление слишком низкое, схема может потреблять слишком большой ток. Если оно слишком высокое, схема может работать не так, как задумано.

2. Допуск

Допуск показывает, насколько фактическое сопротивление может отличаться от номинального. Типичные значения: ±1%, ±2%, ±5%, ±10%.

Для обычных схем может быть достаточно ±5%. Для точных аналоговых, сенсорных, медицинских или измерительных применений часто предпочтителен допуск ±1% или лучше.

3. Мощность

Мощность определяет, сколько энергии резистор может безопасно рассеивать без повреждений. Типичные значения: 1/16W, 1/10W, 1/8W, 1/4W, 1/2W, 1W и выше.

Всегда следует оставлять запас по мощности. Работа резистора близко к предельной мощности может сократить срок службы и вызвать тепловые проблемы.

4. Температурный коэффициент

Этот параметр показывает, насколько изменяется сопротивление при изменении температуры. Для стабильных и точных схем важны низкие значения ppm/°C.

5. Размер корпуса и способ монтажа

В современных компактных устройствах размер компонента играет важную роль. Выбор между SMD и выводным исполнением зависит от пространства на плате, производственного процесса и механических требований. Связанные изделия можно посмотреть в категории резисторов.

6. Рабочая среда

Если схема будет работать при высокой температуре, вибрации, влажности или в жестких промышленных условиях, надежность и стабильность резистора становятся еще важнее. В автомобильной, медицинской и промышленной электронике часто требуются более устойчивые компоненты.

Как читать характеристики резистора

При подборе резисторов инженерам и закупщикам следует внимательно изучать datasheet. Обычно важны следующие параметры:

• Сопротивление
• Допуск
• Номинальная мощность
• Максимальное рабочее напряжение
• Температурный коэффициент
• Размеры корпуса
• Тип монтажа
• Материал или технология пленки
• Диапазон рабочих температур

Внимательное изучение datasheet помогает сократить ошибки при закупке и обеспечить совместимость с целевым применением.

SMD или выводной резистор

SMD-резисторы

SMD-резисторы компактны, легки и подходят для автоматизированной массовой сборки PCB. Они идеально подходят для современной потребительской электроники, коммуникационных устройств, IoT-продуктов и компактных плат управления.

• Малый размер
• Высокая эффективность монтажа
• Подходят для плотных PCB-компоновок
• Более низкая стоимость в массовом производстве

Выводные резисторы

Их удобнее паять вручную, поэтому они часто используются в прототипировании, учебных проектах, ремонте и в приложениях с более высокими механическими требованиями.

• Удобная ручная пайка
• Лучше подходят для прототипирования и тестирования
• В ряде случаев более прочное механическое крепление

Правильный выбор зависит от метода производства, доступного пространства на плате, механических требований и задач обслуживания.

Типичные области применения

Потребительская электроника

Для компактных потребительских устройств SMD толстопленочные резисторы часто являются стандартным выбором, поскольку они поддерживают автоматизированное производство и экономят место на PCB.

Прецизионные измерительные схемы

Металлопленочные или тонкопленочные резисторы с малым допуском и низким температурным коэффициентом лучше подходят для обработки сигналов, опорных цепей и измерительного оборудования.

Силовая электроника

Проволочные или мощные резисторы часто используются в источниках питания, ограничении пускового тока, управлении нагрузкой и тормозных цепях.

LED-цепи

Токоограничивающие резисторы необходимы для защиты светодиодов. Здесь особенно важно правильно выбрать сопротивление и мощность.

Промышленные и автомобильные системы

Применения в более жестких условиях часто требуют более надежных технологий резисторов с улучшенной термической и экологической стабильностью.

Ошибки, которых следует избегать

Игнорирование запаса по мощности

Резистор может работать в теории, но если на практике он перегревается, надежность будет снижаться. Следует всегда учитывать запас.

Неправильный выбор допуска

Для точных схем использование резистора с большим допуском может вызвать ошибки измерения или нестабильную работу.

Игнорирование ограничений по корпусу

Даже если электрические параметры выбраны верно, резистор может не подойти, если его корпус несовместим с PCB или производственным процессом.

Ориентация только на цену

Низкая стоимость привлекательна, но в промышленной, автомобильной и прецизионной электронике качество и стабильность часто важнее минимальной экономии.

Отказ от изучения datasheet

Если ориентироваться только на краткое описание и не проверять полное datasheet, легко допустить ошибку при закупке, особенно если существует несколько вариантов корпусов и допусков.

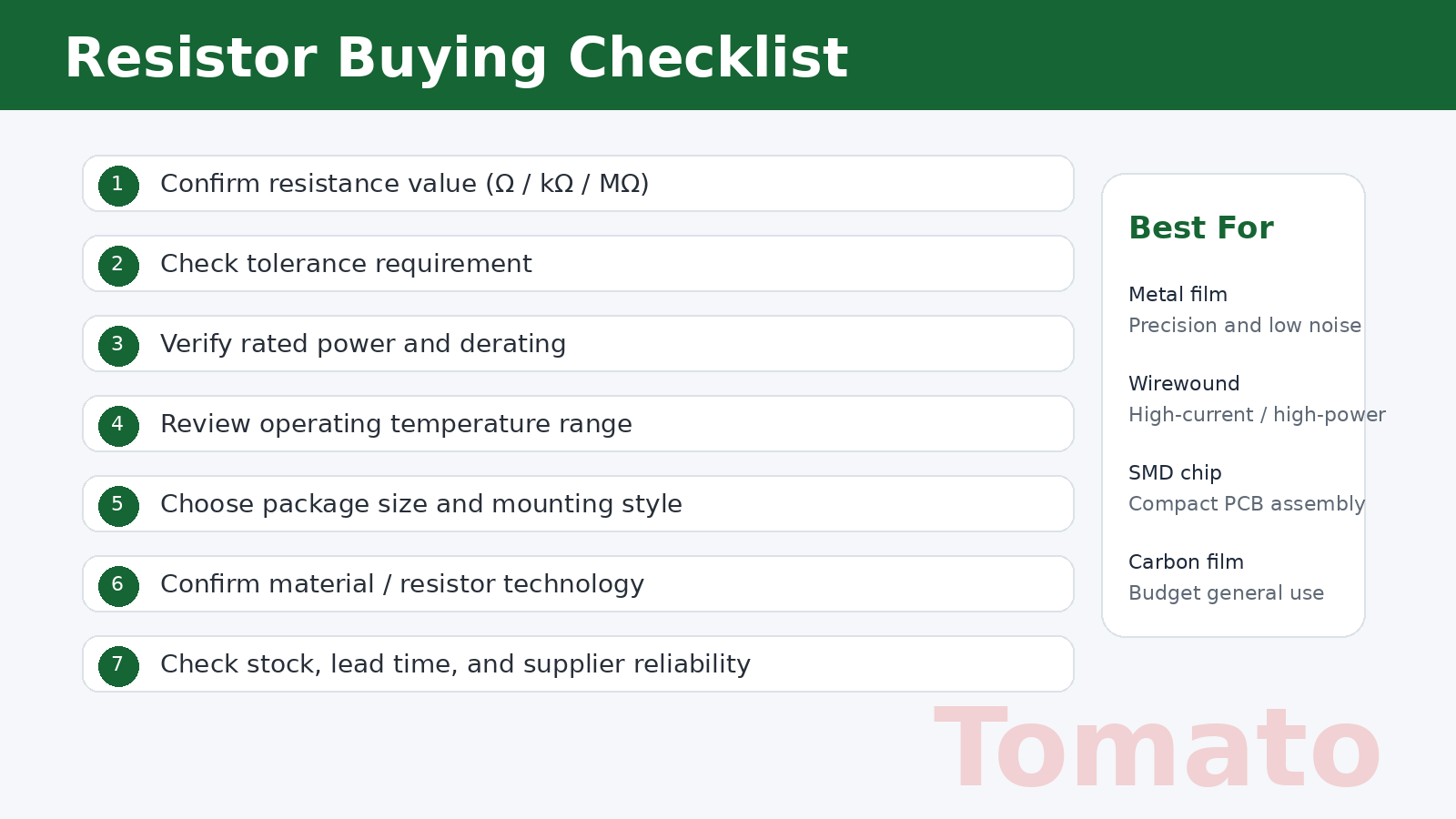

Что проверить перед покупкой

Перед покупкой резисторов для вашего проекта проверьте следующее:

• Соответствует ли сопротивление расчетам схемы
• Подходит ли допуск под требования точности
• Есть ли достаточный запас по мощности
• Совместим ли корпус с PCB
• Подходит ли способ монтажа под процесс сборки
• Соответствуют ли температурные характеристики рабочей среде
• Подходят ли наличие и сроки поставки под ваш проект

Для OEM, ремонта, прототипирования и серийного производства работа с надежным поставщиком электронных компонентов помогает снизить риски и повысить эффективность закупок.

Заключение

Выбор правильного резистора — важная часть успешного проектирования электроники. Значение сопротивления — лишь один из параметров. Допуск, мощность, температурная стабильность, размер корпуса и условия применения также напрямую влияют на работу и надежность схемы.
