Индукторы — важные пассивные компоненты, используемые в самых разных электронных схемах. Хотя внешне они могут казаться простыми, индукторы играют ключевую роль в преобразовании энергии, фильтрации, обработке сигналов и электромагнитном управлении. От потребительской электроники до промышленных систем индукторы помогают поддерживать стабильную работу схемы и повышать общую эффективность.

Для энтузиастов электроники, инженеров и специалистов по закупкам понимание основ работы индукторов крайне важно при разработке или выборе надежных электронных изделий. Неправильный выбор индуктора может привести к низкой эффективности, чрезмерному нагреву, нестабильному току, нежелательному шуму или снижению производительности системы.

В этом руководстве мы объясним, что такое индукторы, какие основные типы существуют, где они применяются и какие практические советы помогут вам выбрать подходящий индуктор для вашего электронного проекта. Чтобы ознакомиться с другими электронными компонентами и решениями для закупок, посетите TomatoElec.

Что такое индуктор?

Индуктор — это пассивный электронный компонент, который накапливает энергию в магнитном поле, когда через него проходит электрический ток. Обычно он представляет собой катушку провода, иногда намотанную на сердечник из воздуха, железа или феррита.

Индукторы сопротивляются резким изменениям тока, что делает их особенно полезными в таких применениях, как:

• Схемы источников питания
• Преобразователи DC-DC
• EMI-фильтрация
• РЧ-настройка и согласование
• Фильтрация сигналов
• Накопление энергии

Благодаря этим функциям индукторы широко используются как в низкочастотных, так и в высокочастотных электронных системах.

Распространенные типы индукторов

Различные типы индукторов предназначены для разных потребностей схемы. Понимание их конструкции и характеристик помогает выбрать более подходящие компоненты.

1. Индукторы с воздушным сердечником

Индукторы с воздушным сердечником не используют магнитный сердечник. Они часто применяются в высокочастотных схемах, поскольку не имеют потерь в сердечнике и не подвержены магнитному насыщению.

2. Индукторы с железным сердечником

Индукторы с железным сердечником обеспечивают более высокие значения индуктивности и часто используются в низкочастотных силовых приложениях. Они подходят там, где требуется более высокая магнитная проницаемость.

3. Индукторы с ферритовым сердечником

Индукторы с ферритовым сердечником широко используются в импульсных источниках питания, подавлении EMI и высокочастотной фильтрации. Ферритовые материалы помогают снизить потери и повысить эффективность во многих современных электронных конструкциях.

4. Тороидальные индукторы

Тороидальные индукторы используют кольцевой сердечник, который позволяет эффективнее удерживать магнитное поле. Они известны своей компактной конструкцией, низким уровнем электромагнитного излучения и хорошей эффективностью.

5. Многослойные и SMD-индукторы

Эти индукторы часто используются в компактных PCB-конструкциях и автоматизированной сборке. Они популярны в мобильных устройствах, коммуникационном оборудовании и другой электронике с ограниченным пространством.

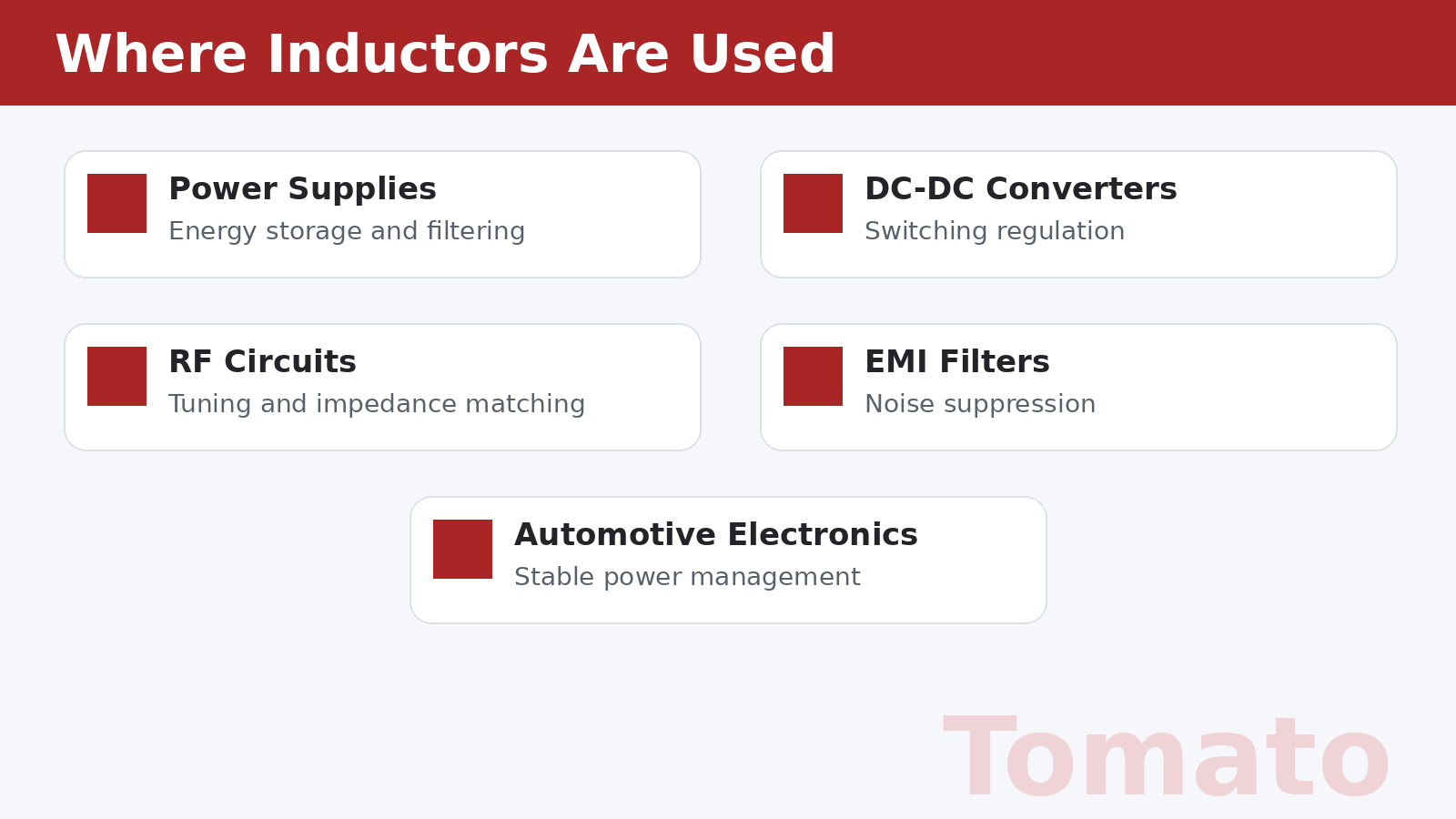

Основные области применения индукторов

Источники питания

Индукторы незаменимы в схемах преобразования энергии, особенно в импульсных стабилизаторах и DC-DC-преобразователях. Они эффективно накапливают и отдают энергию, одновременно помогая сглаживать ток.

EMI-фильтры

Индукторы часто используются в фильтрах для блокировки нежелательного шума и снижения электромагнитных помех. Это особенно важно в промышленной электронике, автомобильных системах и коммуникационных устройствах.

РЧ-схемы

В радиочастотных приложениях индукторы используются в цепях настройки, сетях согласования импеданса и каскадах частотной фильтрации.

Накопление энергии

Некоторые индукторы выбираются главным образом из-за их способности временно хранить энергию в магнитной форме, особенно в импульсных системах питания.

Потребительская и автомобильная электроника

Индукторы широко используются в смартфонах, компьютерах, дисплеях, зарядных устройствах, автомобильных блоках управления и интеллектуальных электронных модулях.

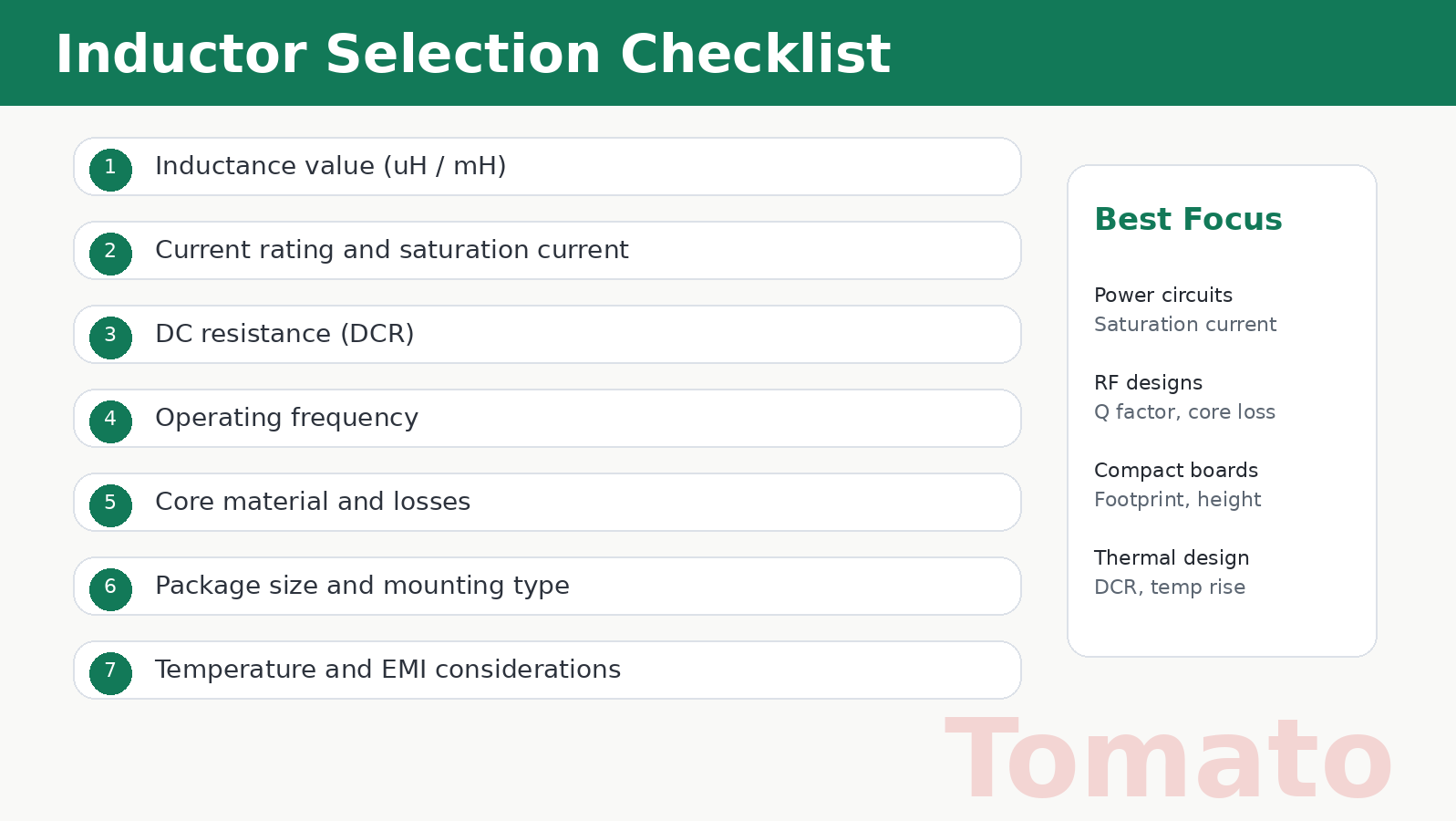

Ключевые факторы при выборе индуктора

1. Значение индуктивности

Значение индуктивности, обычно измеряемое в микрогенри (µH) или миллигенри (mH), является одним из первых параметров, которые следует учитывать. Оно должно соответствовать требованиям схемы.

2. Номинальный ток

Номинальный ток определяет, какой ток индуктор может безопасно выдерживать. Два важных параметра — рабочий ток и ток насыщения. Если ток превышает предел насыщения, индуктивность может значительно снизиться, а работа схемы ухудшится.

3. Сопротивление постоянному току (DCR)

DCR влияет на эффективность и нагрев. В силовых приложениях обычно предпочтителен более низкий DCR, поскольку он помогает уменьшить потери мощности.

4. Материал сердечника

Материал сердечника влияет на индуктивность, частотное поведение, потери и характеристики насыщения. Индукторы с воздушным, железным и ферритовым сердечником имеют разные преимущества в зависимости от применения.

5. Рабочая частота

Некоторые индукторы разработаны для высокочастотного использования, в то время как другие лучше подходят для низкочастотных силовых схем. Соответствие индуктора рабочей частоте имеет решающее значение для стабильной работы.

6. Размер корпуса и тип монтажа

Разработчикам также необходимо учитывать доступное место на PCB, метод сборки и механические требования. SMD-индукторы предпочтительны для компактного автоматизированного производства, тогда как выводные индукторы могут быть удобнее для прототипирования или применения в условиях высокой механической нагрузки. Посмотреть соответствующие товары можно в категории индукторов.

7. Температурные и эксплуатационные условия

Характеристики индуктора могут изменяться под воздействием тепла, вибрации и жестких условий эксплуатации. Для автомобильных, промышленных или наружных применений долговечность и температурная устойчивость становятся еще важнее.

SMD и выводные индукторы

SMD-индукторы

SMD-индукторы широко используются в компактной современной электронике. Они поддерживают автоматизированную сборку PCB и помогают уменьшить размеры платы.

• Небольшой размер
• Высокая эффективность монтажа
• Хорошая совместимость с массовым производством
• Подходят для портативной и компактной электроники

Выводные индукторы

Выводные индукторы часто используются в прототипировании, ремонте, учебной электронике и некоторых мощных приложениях.

• Удобная ручная пайка
• Прочное механическое соединение
• Подходят для тестирования и разработки
• Часто используются в традиционных схемах

Выбор зависит от конструкции изделия, процесса сборки и требований к физической компоновке.

Распространенные ошибки, которых следует избегать

Игнорирование тока насыщения

Индуктор может казаться подходящим только по значению индуктивности, но если его ток насыщения слишком низкий, схема может стать нестабильной.

Игнорирование DCR

В силовых цепях высокий DCR может снизить эффективность и увеличить нагрев.

Выбор неправильного типа сердечника

Использование неподходящего материала сердечника может привести к нежелательным потерям, плохой работе на высоких частотах или снижению эффективности.

Игнорирование ограничений корпуса

Даже если электрические характеристики верны, компонент может оказаться неподходящим, если корпус не соответствует конструкции PCB.

Ориентация только на цену

Для стабильной долгосрочной работы последовательность характеристик, надежность и качество поставок часто важнее самой низкой цены.

Практические советы перед покупкой индукторов

Перед покупкой индукторов для вашего проекта полезно подтвердить следующее:

• Требуемое значение индуктивности
• Рабочий ток и запас до насыщения
• DCR и целевая эффективность
• Частотный диапазон
• Подходящий материал сердечника
• Размер корпуса и тип монтажа
• Рабочая температура и требования к надежности
• Наличие на складе и сроки поставки

Для инженерных проектов, прототипирования, ремонта и производственных закупок сотрудничество с надежным поставщиком электронных компонентов помогает снизить риски и повысить эффективность закупок.

Заключение

Индукторы являются неотъемлемой частью современной электроники, особенно в управлении питанием, фильтрации, РЧ-проектировании и накоплении энергии. Хотя они могут выглядеть просто, выбор правильного индуктора требует тщательной оценки индуктивности, номинального тока, материала сердечника, частоты, корпуса и устойчивости к условиям эксплуатации.

Понимая основные типы индукторов и их области применения, энтузиасты электроники и покупатели компонентов могут принимать более правильные решения при проектировании и закупке. Независимо от того, нужны ли вам компактные SMD-индукторы для сборки PCB или надежные силовые индукторы для сложных схем, правильный выбор компонента поможет повысить надежность и производительность.
