DC-DC-преобразователи широко используются в современных электронных системах для эффективного преобразования одного уровня напряжения в другой. Они необходимы в потребительской электронике, промышленном оборудовании, автомобильных системах, коммуникационных устройствах и встроенных источниках питания. Хотя полупроводники и контроллеры часто получают основное внимание, индуктор является одним из самых критически важных компонентов всей силовой части.

Выбор неправильного индуктора может снизить эффективность, увеличить нагрев, ухудшить пульсации тока и даже вызвать проблемы со стабильностью преобразователя. Напротив, выбор правильного индуктора помогает повысить производительность, снизить потери и обеспечить долгосрочную надежность.

В этом руководстве мы объясняем, как выбрать правильный индуктор для проектирования DC-DC-преобразователя, какие технические параметры наиболее важны и каких ошибок следует избегать при выборе компонентов. Чтобы ознакомиться с другими электронными компонентами и решениями для закупок, посетите TomatoElec.

Почему индуктор важен в проектировании DC-DC-преобразователя

В DC-DC-преобразователе индуктор накапливает и отдает энергию во время циклов переключения. Он помогает сглаживать ток, уменьшать выходные пульсации и поддерживать стабильное преобразование энергии. Индуктор напрямую влияет на эффективность преобразователя, тепловое поведение, переходные характеристики и EMI-поведение.

Например, в buck-преобразователе индуктор несет ток нагрузки и определяет характеристики пульсаций. В boost-преобразователе индуктор играет основную роль в передаче энергии и токовой нагрузке. Поэтому выбор индуктора заключается не только в выборе значения индуктивности. Также необходимо тщательно учитывать токовую нагрузку, материал сердечника, сопротивление постоянному току, частоту переключения и физический размер.

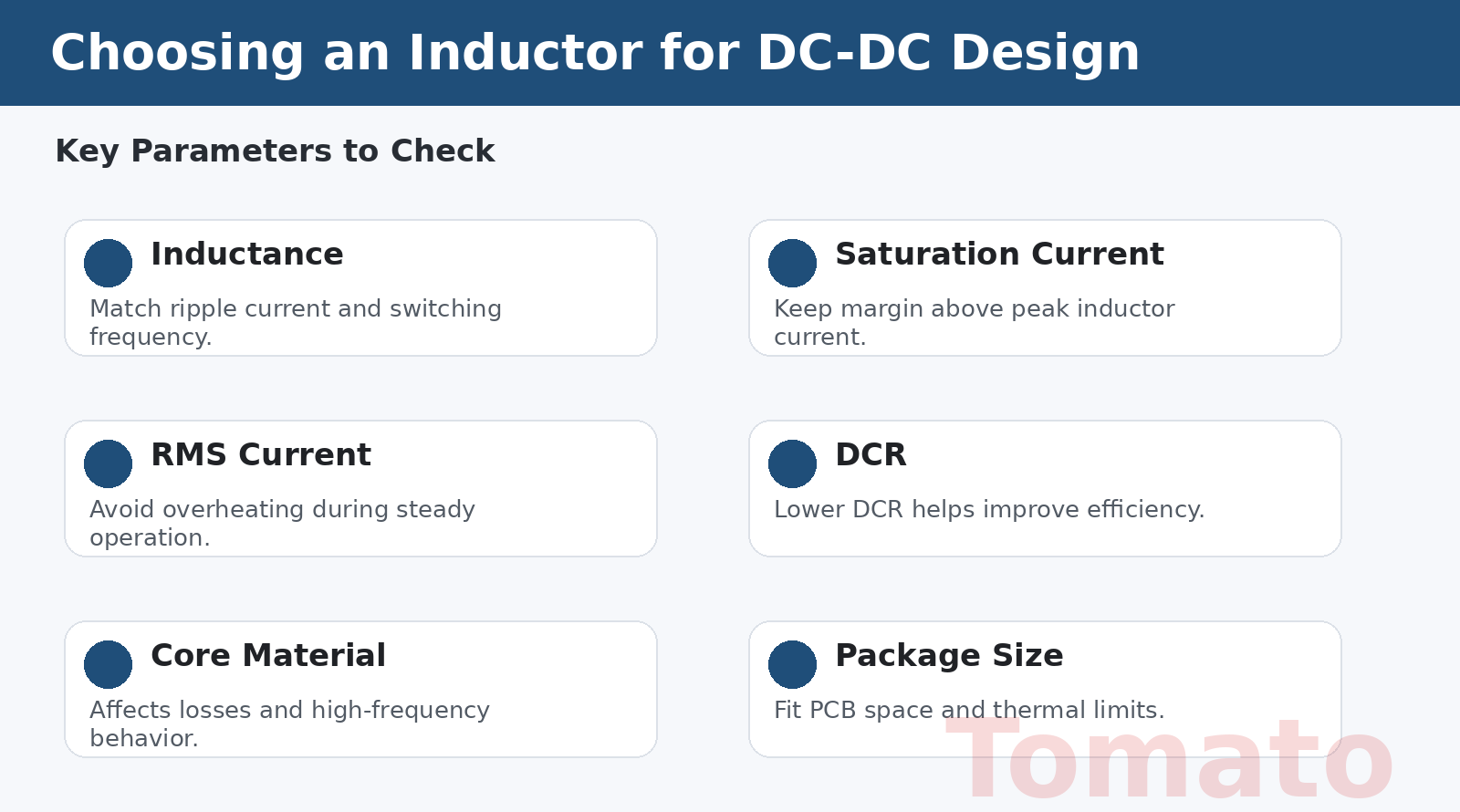

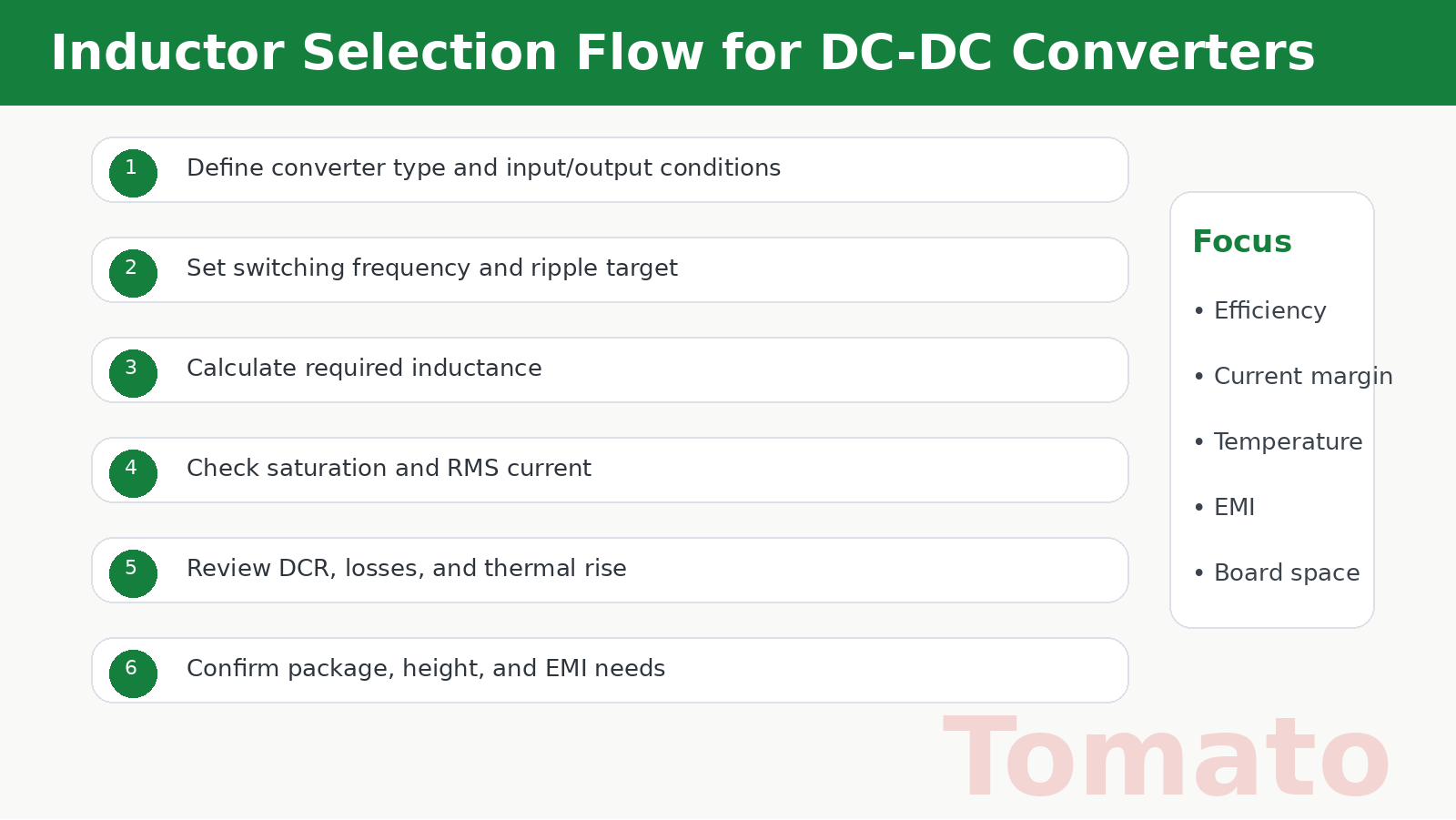

Ключевые параметры при выборе индуктора

1. Значение индуктивности

Значение индуктивности, обычно выражаемое в микрогенри (µH), определяет пульсации тока и динамический отклик. Более высокая индуктивность обычно уменьшает пульсации тока, тогда как более низкая индуктивность может улучшить переходный отклик, но увеличить пульсации.

Разработчики обычно выбирают индуктивность на основе топологии преобразователя, входного напряжения, выходного напряжения, частоты переключения и целевого уровня пульсаций тока.

2. Ток насыщения

Ток насыщения — один из наиболее важных параметров при выборе силового индуктора. Если сердечник индуктора входит в насыщение, индуктивность резко падает, и работа преобразователя может стать нестабильной.

Выбранный индуктор всегда должен иметь достаточный запас по сравнению с ожидаемым пиковым током индуктора.

3. RMS-ток

RMS-ток показывает, какой ток индуктор может непрерывно выдерживать без перегрева сверх спецификации. Даже если ток насыщения приемлем, индуктор все равно должен безопасно работать при постоянном рабочем токе.

4. Сопротивление постоянному току (DCR)

DCR напрямую влияет на проводниковые потери и рост температуры. Более низкий DCR повышает эффективность и уменьшает собственный нагрев, что особенно важно в источниках питания с большим током.

5. Материал сердечника

Материал сердечника влияет на частотные характеристики, потери в сердечнике, свойства насыщения и EMI-поведение. Ферритовые сердечники широко используются в импульсных источниках питания, тогда как другие материалы могут выбираться в зависимости от частоты и токовых требований.

6. Частота переключения

Рабочая частота DC-DC-преобразователя влияет на выбор индуктора. Более высокие частоты переключения могут позволить использовать меньшие индукторы, но также могут увеличить потери в сердечнике и потери на переключение. Индуктор должен подходить для предполагаемого диапазона частот.

7. Размер корпуса и высота

Механический размер важен в практическом PCB-дизайне. Индуктор должен соответствовать компоновке платы, ограничениям по высоте и необходимым тепловым требованиям. В компактных силовых модулях и портативной электронике это особенно важно.

8. Экранированная и неэкранированная конструкция

Экранированные индукторы помогают уменьшить электромагнитные помехи и часто предпочтительны в компактных или чувствительных к шуму системах. Неэкранированные индукторы могут иметь другие преимущества по стоимости или конструкции в зависимости от применения.

Выбор индуктора для buck- и boost-преобразователей

Buck-преобразователи

В конструкции buck-преобразователя индуктор используется для сглаживания тока, подаваемого на нагрузку. Разработчики обычно выбирают индуктивность исходя из целевого уровня пульсаций тока, который часто задается как процент от выходного тока.

Слишком маленький индуктор может привести к чрезмерным пульсациям и более высокому пиковому току, тогда как слишком большой индуктор может замедлить переходный отклик и увеличить размеры компонента.

Boost-преобразователи

В boost-преобразователях индуктор накапливает энергию во время включенного состояния ключа и отдает ее на выход в выключенном состоянии. Это обычно создает более высокую нагрузку по току на индуктор, поэтому ток насыщения и тепловые характеристики особенно важны.

Практический баланс конструкции

Как в buck-, так и в boost-преобразователях лучший выбор обычно представляет собой баланс между индуктивностью, эффективностью, пульсациями тока, переходным откликом, тепловым поведением и ограничениями по корпусу.

SMD и выводные силовые индукторы

SMD силовые индукторы

SMD-индукторы широко используются в современных конструкциях DC-DC-преобразователей, поскольку они поддерживают автоматизированную сборку PCB и компактные компоновки.

• Небольшая площадь на плате
• Хорошая совместимость с массовым производством
• Подходят для компактных силовых модулей
• Легко интегрируются в плотные PCB-компоновки

Выводные силовые индукторы

Выводные индукторы по-прежнему используются в некоторых прототипах, ремонтных приложениях и системах с высокой мощностью или высокими механическими требованиями.

• Высокая механическая прочность
• В некоторых случаях их проще обрабатывать вручную
• Полезны для прототипирования и тестирования

Окончательный выбор зависит от уровня мощности преобразователя, компоновки платы, производственного процесса и механических требований.

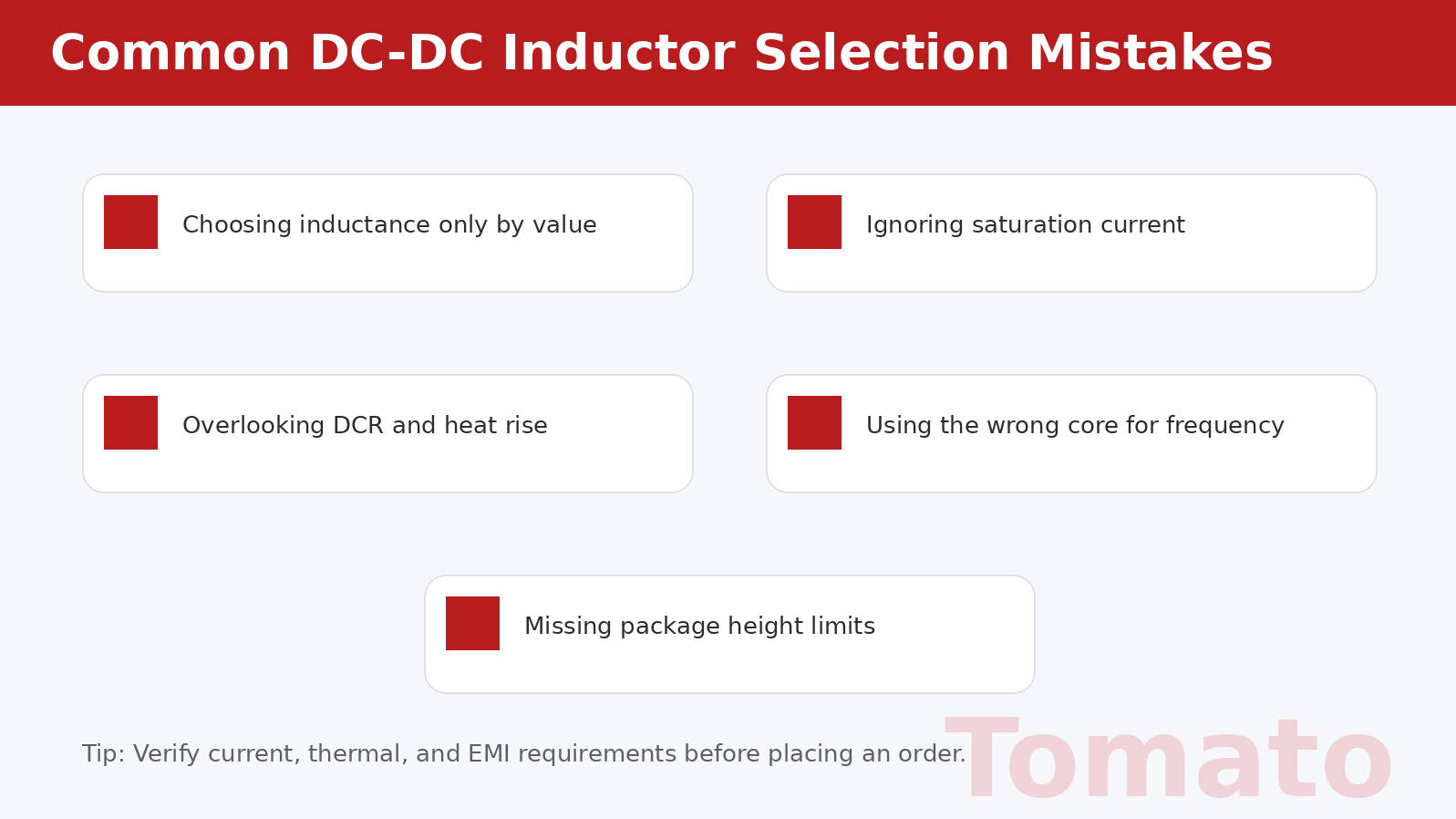

Распространенные ошибки, которых следует избегать

Выбор только по индуктивности

Некоторые пользователи ориентируются только на значение индуктивности и игнорируют токовую нагрузку, DCR или тепловые характеристики. Это может привести к плохим результатам в реальных условиях.

Игнорирование запаса по насыщению

Выбор индуктора слишком близко к пределу пикового тока увеличивает риск насыщения и нестабильной работы.

Игнорирование DCR

Высокий DCR может значительно снизить эффективность и увеличить нагрев, особенно в схемах с большим током.

Использование неправильного материала сердечника

Материал сердечника должен соответствовать частоте переключения и требованиям по потерям. В противном случае эффективность и рост температуры могут стать проблемой.

Игнорирование механических ограничений

Индуктор может быть электрически подходящим, но физически несовместимым с высотой PCB или компоновкой.

Практические советы перед покупкой

Перед покупкой индуктора для проектирования DC-DC-преобразователя подтвердите следующее:

• Требуемое значение индуктивности
• Пиковый ток и запас по насыщению
• Требуемый RMS-ток
• Целевой DCR
• Совместимость с частотой переключения
• Материал сердечника и характер потерь
• Размер корпуса и высота платы
• Тепловые характеристики и требования по EMI
• Наличие на складе и сроки поставки

Сотрудничество с надежным поставщиком электронных компонентов может снизить риски закупки и повысить эффективность проектирования, особенно при инженерной разработке, сборке образцов и серийных закупках.

Заключение

Выбор правильного индуктора — ключевая часть успешного проектирования DC-DC-преобразователя. Индуктор влияет на пульсации тока, эффективность, нагрев, EMI-поведение и долгосрочную надежность. Вместо выбора только по значению индуктивности инженеры и закупщики должны совместно оценивать токовую нагрузку, запас по насыщению, DCR, материал сердечника, частоту переключения и ограничения по корпусу.

Понимание этих факторов помогает разработчикам улучшить работу преобразователя и принимать более надежные решения при выборе компонентов. Независимо от того, проектируете ли вы компактный buck-преобразователь или высокотоковую boost-силовую ступень, правильный индуктор заметно влияет на стабильность и эффективность.
