Правильный выбор размера корпуса MLCC важен для разводки печатной платы, выхода годных при монтаже, доступной емкости, запаса по напряжению и долгосрочной надежности. Распространенные многослойные керамические конденсаторы размеров 0201, 0402, 0603 и 0805 могут выполнять схожие функции, но заметно отличаться в реальном производстве, монтаже и закупке.

Меньшие размеры MLCC, такие как 0201 и 0402, помогают экономить место на плате в компактной электронике. Конденсаторы 0603 и 0805 обычно проще монтировать, проверять и закупать в стабильных количествах. Инженерам и закупщикам не стоит выбирать корпус только по занимаемой площади. Лучший выбор зависит от электрических требований, возможностей производства, условий применения и доступности на складе.

Это руководство по размерам MLCC сравнивает популярные размеры керамических конденсаторов, объясняет их влияние на проектирование PCB и монтаж, а также дает практические рекомендации по подбору компонентов. Вы также можете посмотреть керамические конденсаторы или отправить RFQ-запрос в TomatoElec для помощи с поставкой MLCC.

Что означает размер корпуса MLCC?

Размер корпуса MLCC означает физические размеры корпуса конденсатора. Обычно они указываются в дюймовых кодах, таких как 0201, 0402, 0603 и 0805. Более крупный корпус обычно проще в обработке, имеет большую механическую прочность и в некоторых сериях может обеспечивать более высокую емкость или напряжение. Более маленький корпус помогает экономить место на печатной плате.

Например:

• 0201 используется в очень компактных схемах с высокой плотностью монтажа
• 0402 часто применяется в портативной электронике и потребительских устройствах
• 0603 обеспечивает баланс между размером и удобством монтажа
• 0805 проще размещать вручную и часто выбирается для менее ограниченных по месту плат

Понимание этих различий важно, потому что размер корпуса влияет не только на посадочное место. Он также влияет на сложность монтажа, надежность пайки, риск растрескивания и электрические характеристики в некоторых применениях.

Распространенные размеры MLCC и их особенности

0201 MLCC

MLCC 0201 имеют очень малые размеры и обычно используются в смартфонах, носимых устройствах и компактных коммуникационных модулях с высокой плотностью. Они эффективно экономят место на плате, но требуют более точного монтажного оборудования и строгого контроля производства.

0402 MLCC

0402 является одним из самых распространенных размеров в современной потребительской электронике. Он обеспечивает хороший баланс между компактной компоновкой и технологичностью, поэтому часто используется в портативных устройствах и платах средней или высокой плотности.

0603 MLCC

MLCC 0603 широко применяются в различных электронных устройствах. Они проще в обращении, чем 0201 или 0402, и часто выбираются, когда нужен практичный баланс между компактностью, механической надежностью и удобством монтажа.

0805 MLCC

MLCC 0805 имеют больший размер, поэтому их легче проверять, размещать и паять. Они часто используются в промышленных платах, цепях питания и приложениях, где место на плате не является самым жестким ограничением.

1206 и более крупные размеры

Более крупные размеры MLCC, например 1206, могут быть предпочтительны при необходимости более высокого напряжения, большей емкости или удобной обработки. В силовых, промышленных и менее компактных приложениях крупные корпуса остаются практичным и надежным выбором.

Как размер корпуса влияет на PCB-дизайн и монтаж

Место на печатной плате

Меньшие MLCC помогают уменьшить площадь платы и повысить плотность компонентов. Это особенно важно для мобильных устройств, компактных коммуникационных модулей и миниатюрной электроники.

Возможности монтажа

Очень маленькие MLCC требуют более точного оборудования pick-and-place, строгого контроля паяльной пасты и стабильного технологического процесса. Если производственные возможности ограничены, немного больший размер может повысить выход годных и снизить производственные риски.

Механическая надежность

Размер корпуса может влиять на чувствительность к изгибу платы и механическим нагрузкам. В некоторых применениях более крупный или более подходящий размер помогает снизить риск трещин и повысить долговременную надежность.

Электрические требования

Диапазон емкости, номинальное напряжение и поведение при снижении характеристик могут отличаться в зависимости от размера MLCC и диэлектрической структуры. Не следует считать, что все размеры корпуса дают одинаковые электрические характеристики.

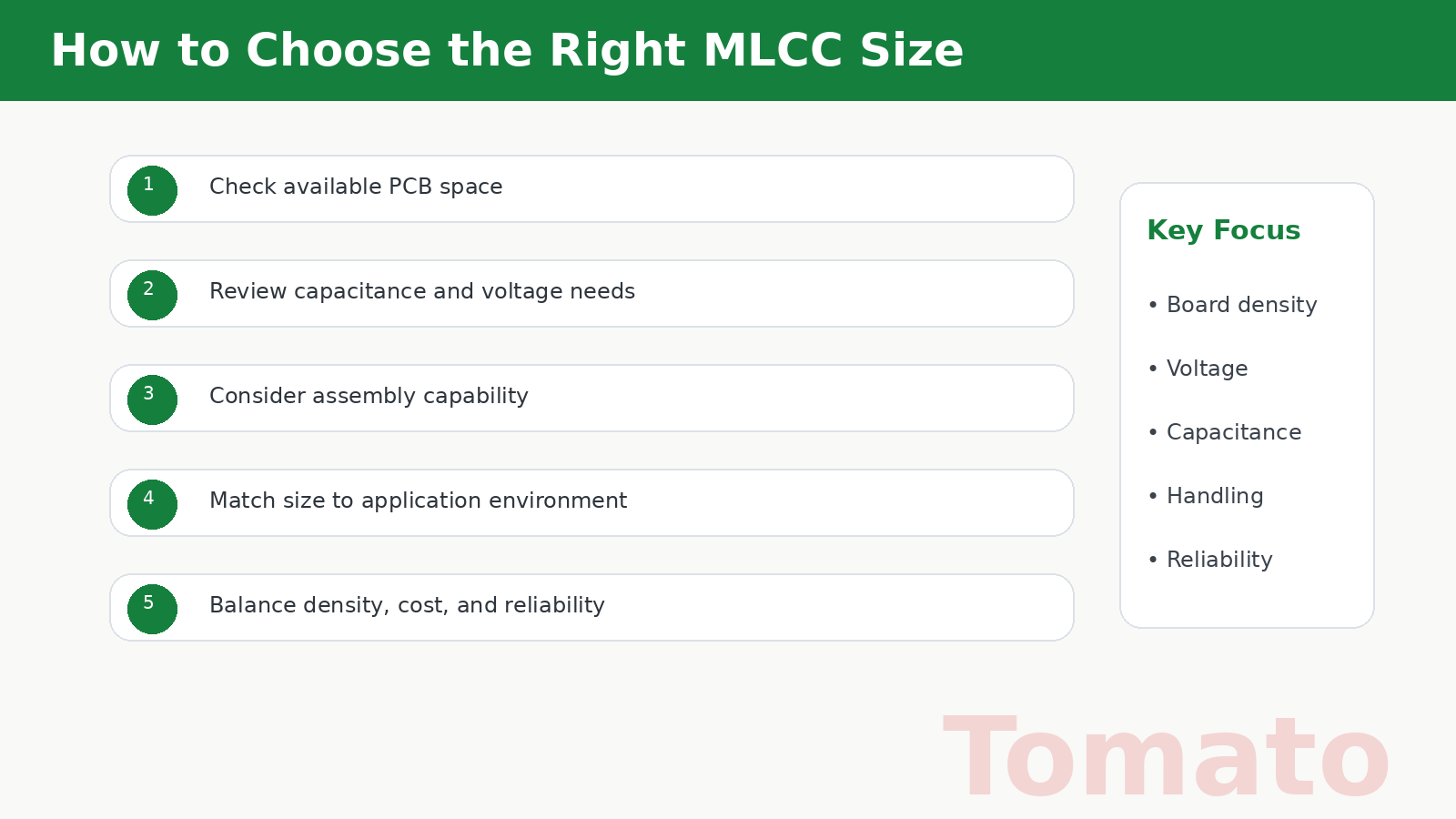

Как выбрать правильный размер MLCC

1. Проверьте место на PCB

Доступная площадь платы часто является первым фактором. Если конструкция очень компактная, могут потребоваться размеры 0201 или 0402. Если места больше, 0603 или 0805 могут обеспечить более простой монтаж и удобную обработку.

2. Оцените требования по емкости и напряжению

Необходимую емкость и номинальное напряжение всегда следует проверять вместе с размером корпуса. В некоторых случаях очень маленькие MLCC не дают достаточного электрического запаса для конкретного применения.

3. Учитывайте монтажный процесс

Производственные возможности имеют большое значение. Если линия сборки или поставщик обеспечивает более высокий выход годных с 0603, чем с 0201, немного больший размер может быть более практичным выбором.

4. Учитывайте условия применения

Изделия, работающие при вибрации, термоциклировании или механических нагрузках, требуют более внимательного выбора размера корпуса. Надежность так же важна, как и экономия места.

5. Балансируйте плотность, стоимость и надежность

Самый маленький MLCC не всегда является лучшим решением. Инженерам следует учитывать плотность монтажа, сложность сборки, трудность проверки и долговременную надежность перед окончательным выбором размера.

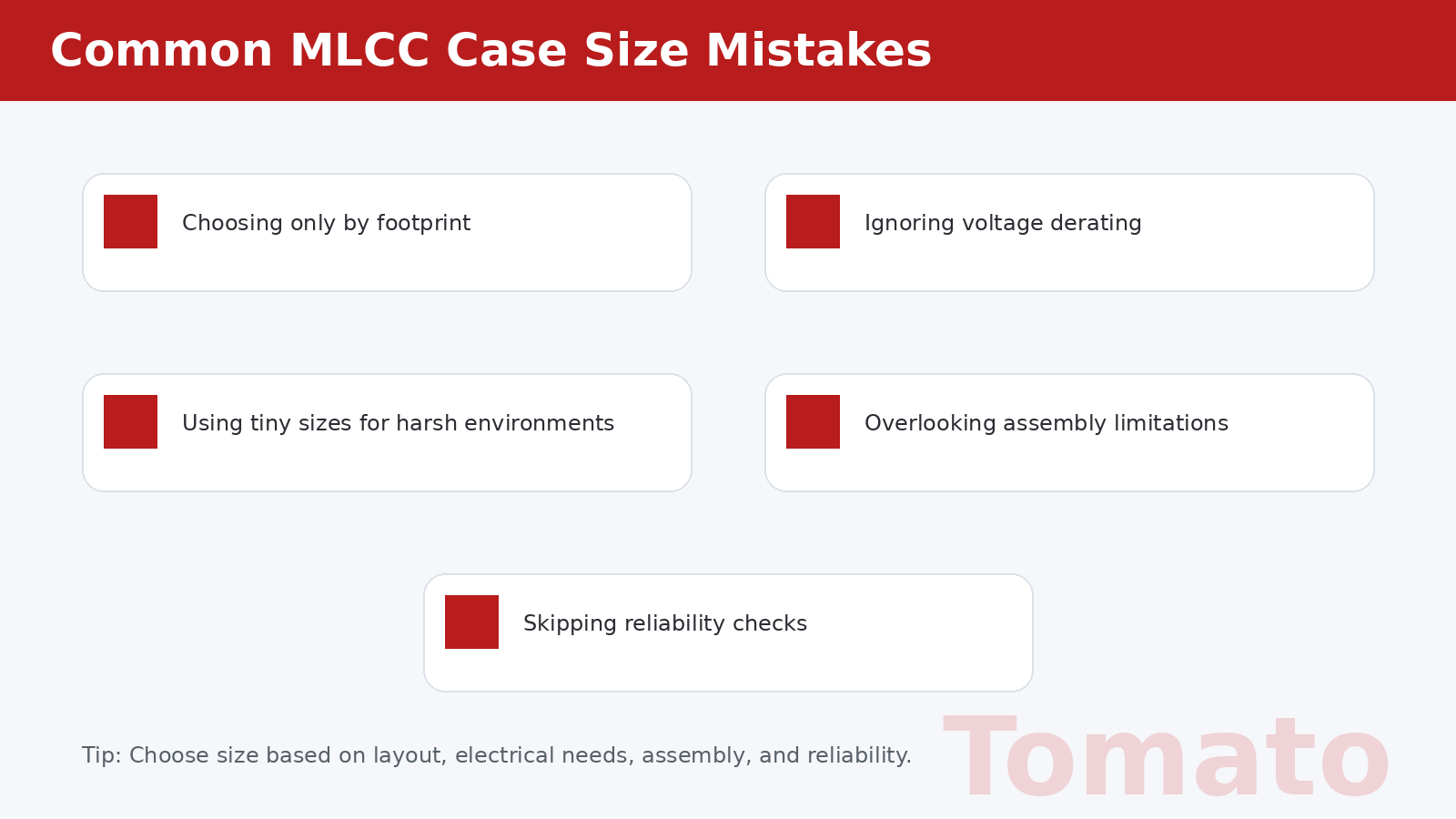

Частые ошибки при выборе

Выбор только по посадочному месту

Некоторые пользователи выбирают размер MLCC только по месту на плате и не учитывают напряжение, емкость, монтаж или надежность. Это может привести к проблемам в работе или производстве.

Игнорирование снижения характеристик по напряжению

Характеристики MLCC могут изменяться под действием DC bias и рабочего напряжения. Выбранный размер следует оценивать вместе с электрическим поведением, а не только по физическим размерам.

Использование слишком маленьких корпусов в жестких условиях

Очень маленькие размеры корпуса не всегда являются лучшим выбором для приложений с сильной вибрацией, тепловыми нагрузками или сложными условиями эксплуатации.

Игнорирование производственных возможностей

Если монтажная линия не оптимизирована для очень малых корпусов, количество дефектов и проблемы с выходом годных могут увеличиться.

Отсутствие проверки надежности

Выбор размера корпуса всегда должен учитывать долговременную надежность, особенно в промышленных, автомобильных и ответственных применениях.

Практические советы по закупке

Перед покупкой MLCC полезно уточнить следующие параметры:

• Необходимая емкость и номинальное напряжение
• Предпочтительный диапазон размеров корпуса
• Ограничения по площади PCB
• Возможности монтажа и целевой выход годных
• Условия применения и требования к надежности
• Складской запас и срок поставки
• Совместимость между одобренными брендами или альтернативными деталями

Работа с надежным поставщиком керамических конденсаторов помогает снизить риски закупки и ускорить выбор компонентов, особенно когда нужно сравнить разные размеры MLCC, емкости и напряжения.

Заключение

Размер корпуса MLCC является важной частью выбора конденсатора. Размеры 0201, 0402, 0603 и 0805 имеют разные преимущества в зависимости от плотности платы, электрических требований, возможностей монтажа и требований к надежности. Вместо автоматического выбора самого маленького корпуса инженерам и закупщикам стоит оценивать весь контекст применения.

Понимание различий между размерами MLCC помогает инженерам и специалистам по закупкам принимать более точные решения для проектирования и снабжения. Если вам нужны керамические конденсаторы 0201, 0402, 0603, 0805 или более крупные размеры, TomatoElec может помочь с поставкой оригинальных компонентов, проверкой наличия, подбором по BOM и RFQ-сервисом для MLCC и других пассивных компонентов.
