Диоды являются одними из самых базовых компонентов в электронных схемах. Они широко используются для выпрямления, управления направлением тока, ограничения напряжения, защиты и коммутации. Хотя многие типы диодов на первый взгляд похожи, их реальные электрические характеристики могут значительно различаться в зависимости от структуры и материала.

Две из самых распространенных категорий — это диоды Шоттки и обычные диоды. Инженерам, закупщикам и специалистам по обслуживанию часто приходится выбирать между ними при проектировании или закупке компонентов для источников питания, защитных схем и общих электронных применений.

В этом руководстве мы объясняем ключевые различия между диодами Шоттки и обычными диодами, сравниваем их электрические характеристики и показываем, где каждый тип подходит лучше всего. Чтобы ознакомиться с другими электронными компонентами и решениями для поставок, посетите TomatoElec.

Что такое диод Шоттки?

Диод Шоттки — это полупроводниковый диод, известный своим низким прямым падением напряжения и высокой скоростью переключения. В отличие от стандартного диода с PN-переходом, диод Шоттки использует металл-полупроводниковый переход. Такая структура помогает уменьшить потери проводимости и обеспечивает более быстрый отклик в высокочастотных схемах.

Диоды Шоттки широко используются в импульсных источниках питания, DC-DC-преобразователях, схемах защиты от переполюсовки и других приложениях, где важны эффективность и скорость.

Что такое обычный диод?

Обычный диод обычно означает стандартный диод с PN-переходом, используемый для общего выпрямления или управления сигналом. Эти диоды широко доступны и применяются во многих традиционных электронных схемах.

По сравнению с диодами Шоттки обычные диоды обычно имеют более высокое прямое падение напряжения и более медленное переключение, но во многих случаях обеспечивают меньший ток утечки и подходят для стандартных задач выпрямления.

Ключевые различия между диодами Шоттки и обычными диодами

1. Прямое падение напряжения

Одно из самых важных различий — прямое падение напряжения. Диоды Шоттки обычно имеют более низкое прямое падение напряжения, чем обычные диоды. Это помогает уменьшить потери проводимости и повысить эффективность, особенно в низковольтных силовых схемах.

Обычные диоды обычно имеют более высокое прямое падение напряжения, что в некоторых приложениях может приводить к большему нагреву.

2. Скорость переключения

Диоды Шоттки хорошо известны своей высокой скоростью переключения. Это делает их подходящими для высокочастотных приложений, таких как импульсные стабилизаторы и SMPS.

Обычные диоды часто медленнее и могут быть не лучшим выбором в схемах, где требуется быстрое восстановление или высокая скорость переключения.

3. Ток обратной утечки

Диоды Шоттки, как правило, имеют более высокий ток обратной утечки, чем обычные диоды. Эту характеристику следует тщательно учитывать, особенно в температурочувствительных или низкоутечных схемах.

4. Тепловые характеристики и эффективность

Благодаря более низкому прямому падению напряжения диоды Шоттки могут улучшать эффективность и снижать потери мощности во многих силовых схемах. Однако ток утечки и температурные эффекты все равно должны учитываться как часть общего теплового проектирования.

5. Стоимость и соответствие применению

Обычные диоды часто широко используются в стандартных схемах, поскольку они распространены и подходят для многих базовых функций выпрямления. Диоды Шоттки обычно выбираются там, где более низкое падение напряжения и более быстрый отклик оправдывают выбор.

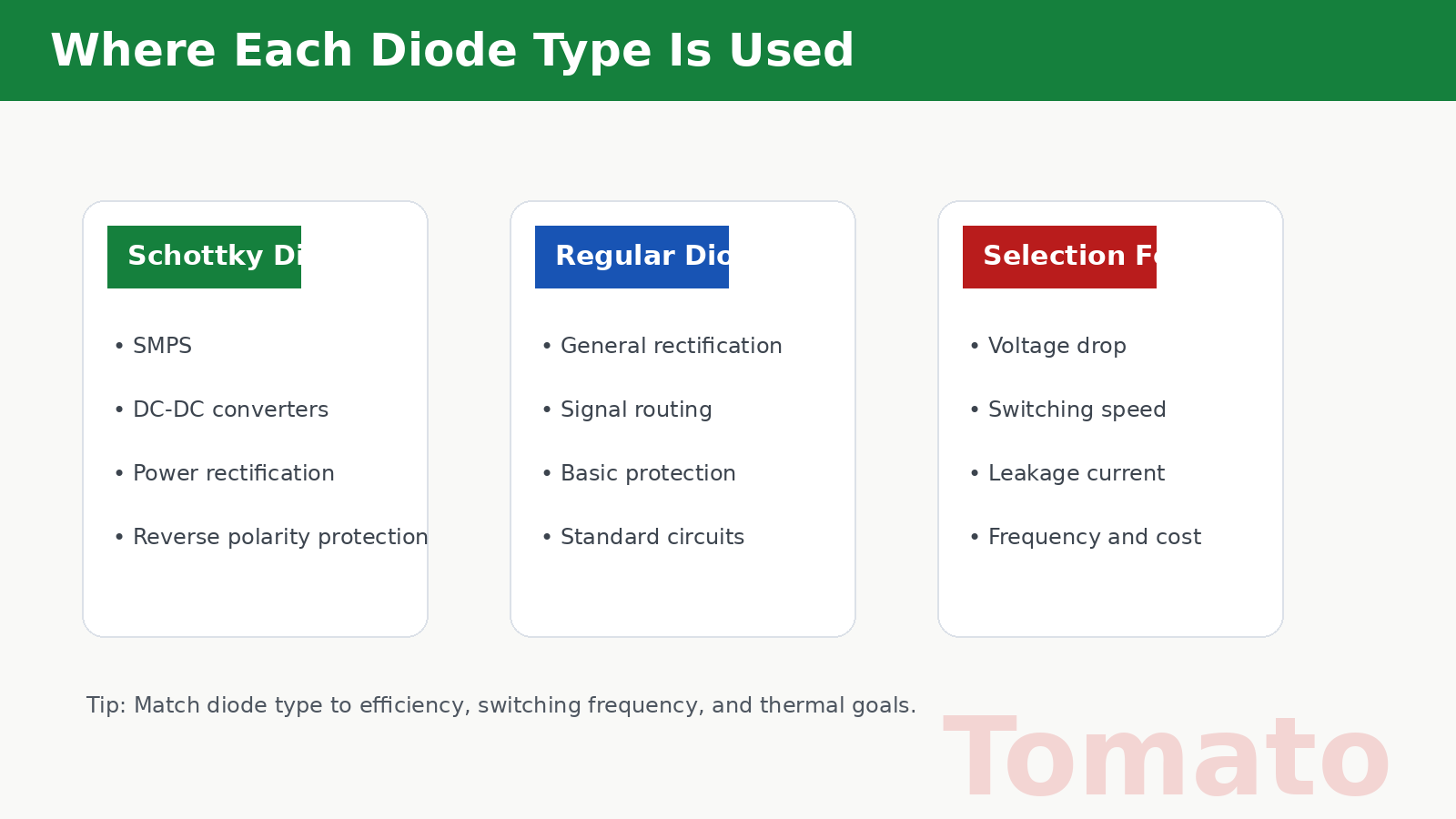

Типичные области применения

Диоды Шоттки

Диоды Шоттки обычно используются в:

• Импульсных источниках питания
• DC-DC-преобразователях
• Выходных выпрямительных схемах
• Защите от переполюсовки
• Низковольтных высокоэффективных схемах

Обычные диоды

Обычные диоды часто используются в:

• Общих выпрямительных схемах
• Базовой маршрутизации сигналов
• Стандартной защите входа питания
• Обычных электронных платах управления

Как выбрать правильный диод

Проверьте требования к прямому падению напряжения

Если важны низкие потери проводимости, диод Шоттки может быть лучшим вариантом.

Проверьте частоту переключения

Для высокочастотных схем диоды Шоттки часто предпочтительнее благодаря более быстрым характеристикам переключения.

Оцените ток утечки

Если обратная утечка является критическим фактором, в некоторых конструкциях обычные диоды могут быть более подходящими.

Учитывайте тепловые условия

Температурное поведение имеет значение, особенно в компактных силовых схемах или высокотоковых приложениях.

Подберите диод под реальное применение

Лучший выбор зависит от напряжения схемы, тока, частоты, теплового проектирования и целевой эффективности. Разработчики должны оценивать все условия работы, а не выбирать только по категории компонента.

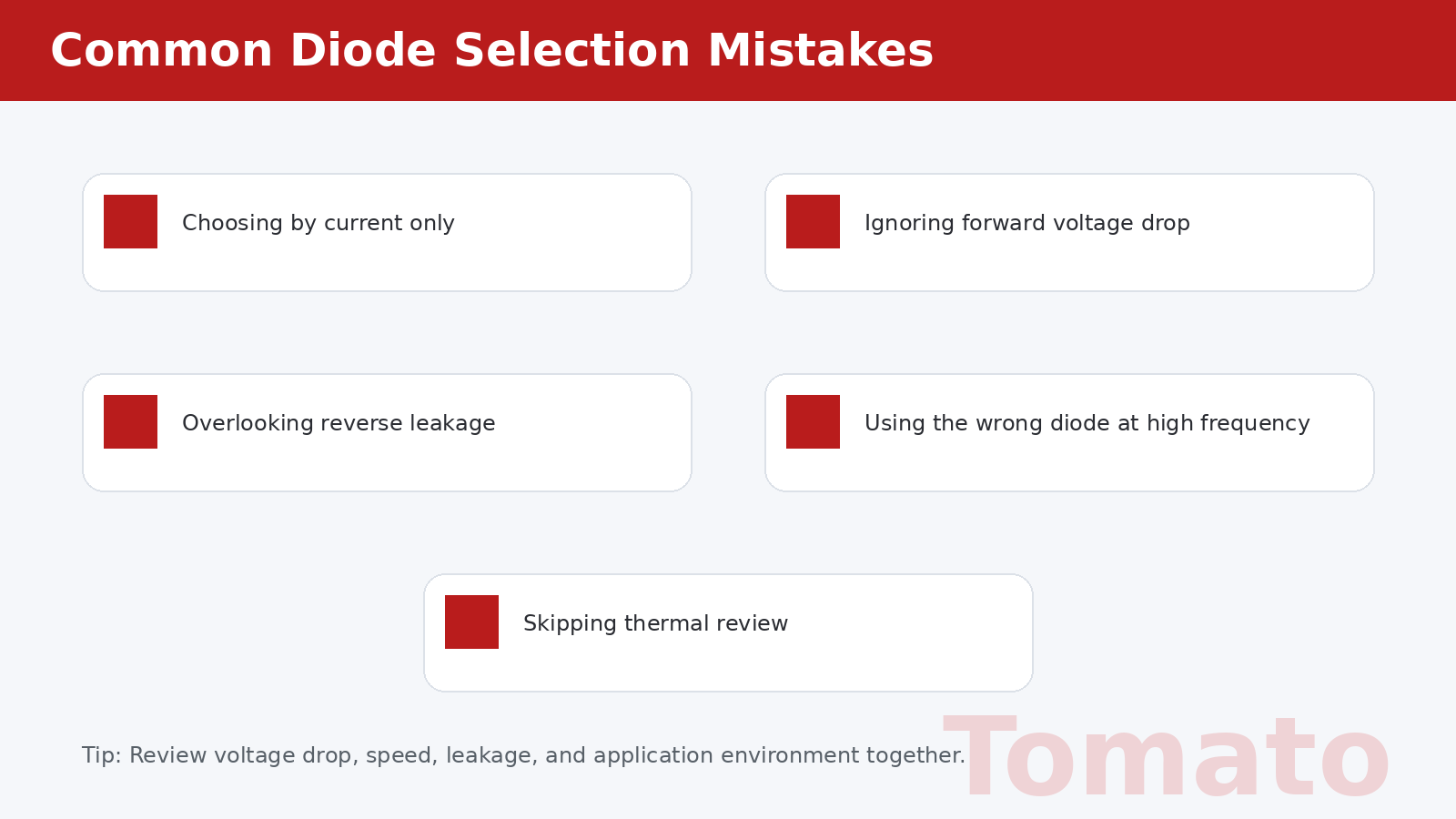

Частые ошибки при выборе

Выбор только по току

Одного номинального тока недостаточно. Падение напряжения, скорость переключения, ток утечки и температурное поведение также имеют значение.

Игнорирование прямого падения напряжения

В силовых приложениях прямое падение напряжения напрямую влияет на эффективность и нагрев.

Игнорирование обратной утечки

Диоды Шоттки могут обеспечивать лучшую скорость и меньшее падение напряжения, но обратная утечка не должна игнорироваться.

Использование неподходящего диода в высокочастотных схемах

Стандартный диод может работать недостаточно хорошо в переключательных приложениях, где требуется более быстрый отклик.

Пропуск тепловой проверки

Тепловое поведение всегда следует проверять, особенно когда требования к току и эффективности являются жесткими.

Заключение

Диоды Шоттки и обычные диоды играют важную роль в электронных схемах. Диоды Шоттки часто предпочитаются за низкое прямое падение напряжения и быстрое переключение, тогда как обычные диоды остаются полезными во многих стандартных задачах выпрямления и защиты.

Понимание различий в падении напряжения, скорости, токе утечки и соответствии применению помогает инженерам и командам по закупкам эффективнее выбирать правильный диод. Если вы ищете диоды и другие электронные компоненты для следующего проекта, посетите TomatoElec, чтобы ознакомиться с другими диодными продуктами, или свяжитесь с нами через страницу контактов.
