TVS-диоды, или диоды подавления переходных напряжений, широко используются в электронных схемах для защиты чувствительных компонентов от скачков напряжения, surge-событий и электростатического разряда. В современных электронных устройствах защита так же важна, как и функциональная схема, особенно в промышленных системах, автомобильной электронике, коммуникационном оборудовании, потребительских устройствах и силовых интерфейсах.

Без надлежащей защиты от переходных процессов внезапные скачки напряжения могут повредить ИС, сократить срок службы изделия или вызвать нестабильную работу системы. Правильно выбранный TVS-диод помогает быстро ограничить избыточное напряжение и повышает общую надежность схемы.

В этом руководстве мы объясняем, как выбрать правильный TVS-диод для защиты цепей, какие параметры наиболее важны и как подобрать правильное защитное устройство под реальное применение. Чтобы ознакомиться с другими электронными компонентами и решениями по поставкам, посетите TomatoElec.

Что такое TVS-диод?

TVS-диод — это защитное устройство, предназначенное для быстрого реагирования на переходные перенапряжения. Когда скачок напряжения превышает его порог защиты, TVS-диод ограничивает напряжение и отводит избыточный ток от чувствительных компонентов схемы.

TVS-диоды обычно используются для:

• Защиты от ESD
• Подавления surge-импульсов
• Защиты силовых линий
• Защиты сигнальных линий
• Автомобильной защиты от переходных процессов

Поскольку TVS-диоды реагируют очень быстро, их часто используют как передний рубеж защиты в схемах, которые должны выдерживать электрические перегрузки.

Почему TVS-диоды важны для защиты цепей

Электронные системы часто подвергаются нежелательным переходным событиям, вызванным коммутацией, индуктивными нагрузками, горячим подключением, автомобильным load dump, разрядом кабеля или внешними источниками surge. Даже короткий импульс перенапряжения может повредить процессоры, интерфейсы связи, датчики, входы питания или устройства памяти.

Правильно выбранный TVS-диод помогает ограничить напряжение до более безопасного уровня и снизить риск постоянного отказа компонентов. Это особенно важно в изделиях с открытыми интерфейсами, внешними кабелями, промышленной средой или автомобильными приложениями.

Ключевые параметры для проверки

1. Рабочее обратное напряжение (VRWM)

Рабочее обратное напряжение — это максимальное непрерывное рабочее напряжение, которое TVS-диод может выдерживать без входа в пробой. Это значение должно быть выбрано выше нормального рабочего напряжения защищаемой схемы.

2. Напряжение пробоя

Напряжение пробоя — это точка, в которой TVS-диод начинает заметно проводить ток в ответ на событие перенапряжения. Оно должно соответствовать цели защиты схемы.

3. Напряжение ограничения

Напряжение ограничения — один из самых важных параметров. Оно показывает максимальное напряжение, которое TVS-диод допустит во время переходного события. Это значение должно оставаться ниже максимально безопасного предела защищаемых компонентов.

4. Пиковая импульсная мощность

Пиковая импульсная мощность показывает, сколько переходной энергии TVS-диод может поглотить при определенной форме импульса. Если энергия surge в реальном применении высока, этот параметр становится критически важным.

5. Скорость отклика

TVS-диоды разработаны для быстрого отклика, но при выборе все равно следует учитывать скорость и тип переходного события, особенно для ESD- и защиты линий передачи данных.

6. Однонаправленный vs двунаправленный

Однонаправленные TVS-диоды часто используются для DC-линий, тогда как двунаправленные типы распространены в AC-линиях или сигнальных линиях, которые изменяются в обоих направлениях. Неправильный выбор типа может снизить эффективность защиты.

7. Корпус и особенности разводки

Тип корпуса, размещение на PCB и разводка дорожек также влияют на эффективность защиты. Хорошо выбранный TVS-диод должен также подходить к компоновке и ожидаемым тепловым и механическим условиям.

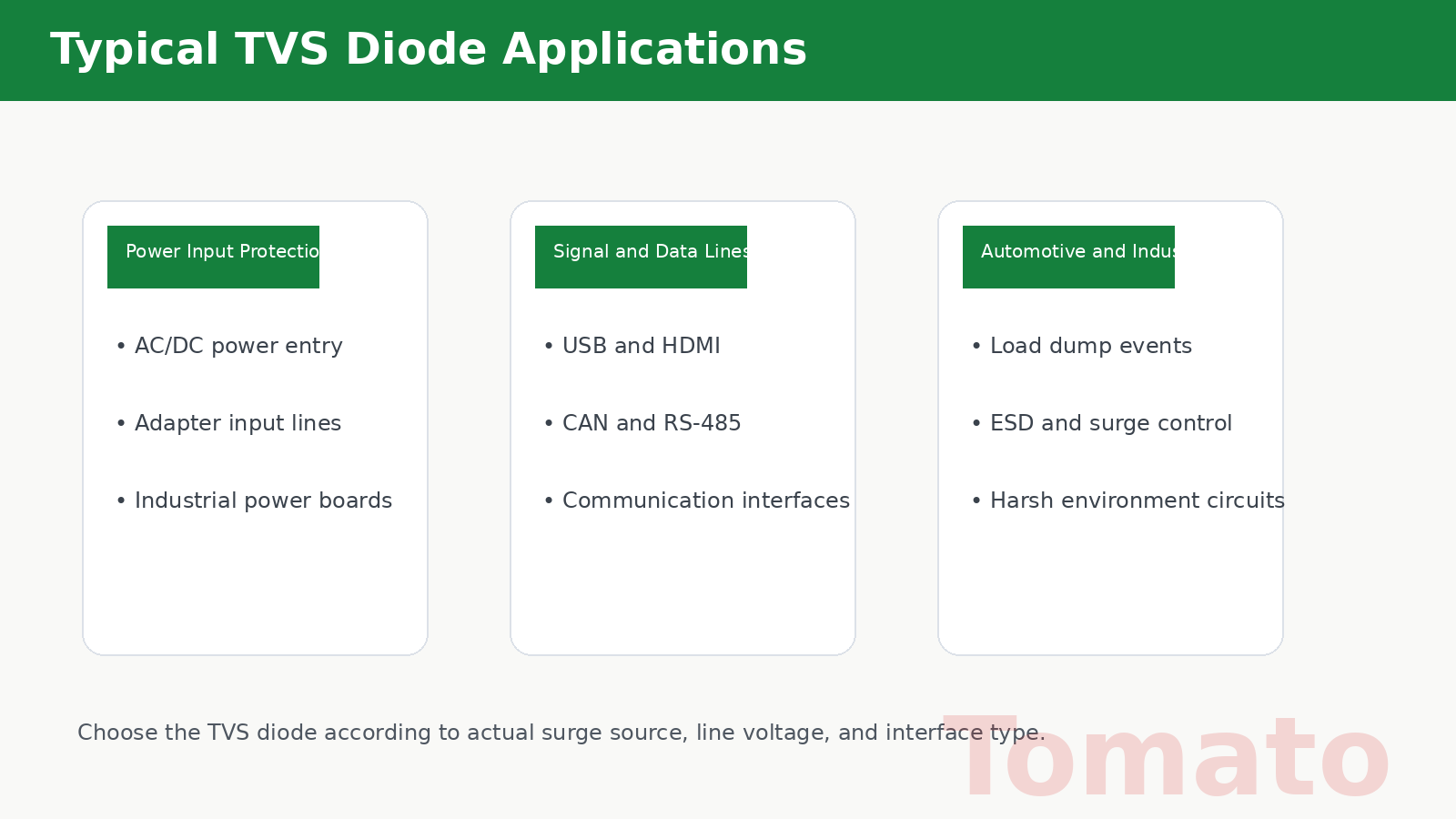

Типичные области применения TVS-диодов

Защита входа питания

TVS-диоды часто используются на входах питания для защиты схем от surge-событий, подключения адаптера и внешних нарушений питания.

Защита сигнальных и линий передачи данных

Интерфейсы, такие как USB, HDMI, RS-485, CAN и коммуникационные порты, могут требовать TVS-защиты от ESD и быстрых переходных событий.

Автомобильная электроника

Автомобильные системы часто сталкиваются с load dump, индуктивными переключениями и суровой электрической средой. TVS-диоды обычно используются для защиты силовых и сигнальных линий.

Промышленное оборудование

Промышленные платы и системы управления часто подвергаются воздействию источников surge, коммутации реле и внешнего шума, поэтому TVS-защита является важной частью надежного проектирования.

Как выбрать правильный TVS-диод

Подберите рабочее напряжение

Выберите рабочее напряжение, которое безопасно выше нормального напряжения схемы, но не слишком высоко без необходимости.

Проверьте пределы защищаемой ИС

Убедитесь, что напряжение ограничения остается ниже максимального напряжения, которое может выдержать защищаемая ИС или интерфейс.

Поймите источник surge

Разные приложения связаны с разными условиями surge. ESD-защита сигнальной линии — это не то же самое, что защита от load dump на входе автомобильного питания.

Выберите правильный тип направления

Используйте однонаправленные или двунаправленные TVS-диоды в зависимости от типа линии и поведения сигнала.

Проверьте требования по мощности и корпусу

Если уровень surge высок, диод должен обеспечивать достаточную пиковую импульсную мощность и использовать корпус, подходящий для требуемого уровня защиты.

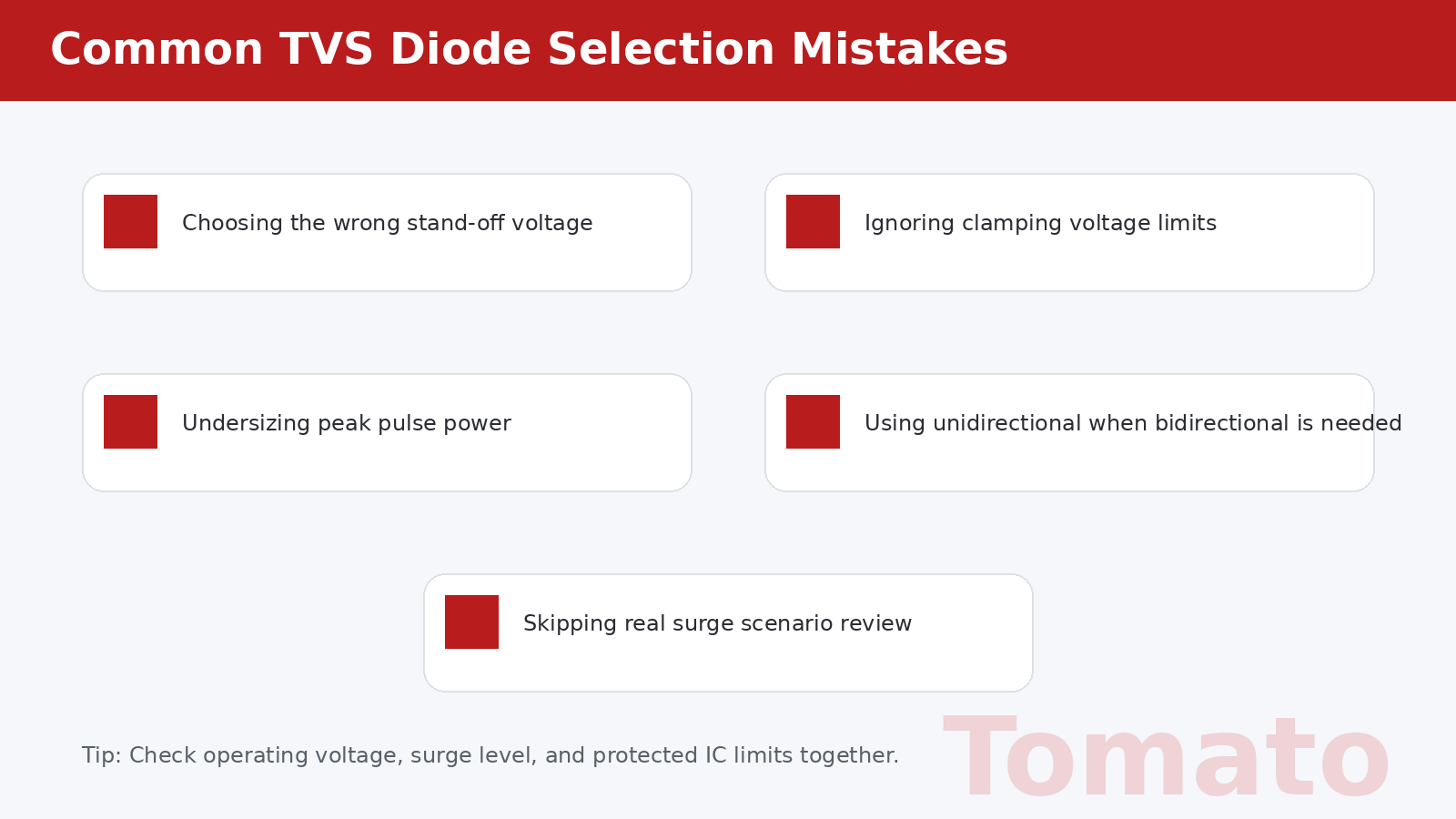

Частые ошибки при выборе

Выбор неправильного рабочего напряжения

Если рабочее напряжение слишком низкое, TVS-диод может мешать нормальной работе. Если оно слишком высокое, защита может быть неэффективной.

Игнорирование пределов напряжения ограничения

TVS-диод может пережить surge, но если его напряжение ограничения все еще слишком высоко для защищаемой ИС, схема все равно может выйти из строя.

Недостаточная пиковая импульсная мощность

Если выбранный TVS-диод не может поглотить реальную энергию surge, он может выйти из строя в реальных условиях эксплуатации.

Использование неправильного типа направления

Использование однонаправленного TVS-диода там, где нужен двунаправленный тип, может привести к неполному или некорректному уровню защиты.

Пропуск анализа реального применения

Выбор всегда должен основываться на реальных условиях surge, напряжении линии, пределах защищаемой ИС и поведении интерфейса.

Заключение

Выбор правильного TVS-диода — важная часть проектирования защиты цепей. Рабочее напряжение, напряжение ограничения, пиковая импульсная мощность, тип направления и реальные условия surge имеют значение. Подходящий TVS-диод может повысить надежность, сократить число полевых отказов и помочь защитить ценные электронные системы от переходных повреждений.
