Диоды являются важными полупроводниковыми компонентами в электронных схемах. Они широко используются для выпрямления, регулирования напряжения, маршрутизации сигналов, защиты, переключения и излучения света. Хотя слово «диод» звучит просто, существует множество различных типов диодов, предназначенных для очень разных электрических задач.

Для инженеров, отделов закупок и специалистов по обслуживанию понимание основных категорий диодов важно при выборе компонентов для источников питания, интерфейсов, промышленных систем, автомобильной электроники и потребительских изделий. Выбор неправильного типа диода может повлиять на эффективность, скорость отклика, защитные характеристики или долгосрочную надежность.

В этом руководстве мы объясняем распространенные типы диодов и их применение в электронных схемах, помогая понять, где каждый тип наиболее подходит. Чтобы ознакомиться с другими электронными компонентами и решениями по поставкам, посетите TomatoElec.

Что такое диод?

Диод — это двухвыводное полупроводниковое устройство, которое позволяет току протекать в основном в одном направлении. Это базовое однонаправленное поведение делает диоды полезными в широком спектре схемных функций. Однако разные структуры и материалы диодов создают разные электрические характеристики, поэтому не все диоды предназначены для одной и той же цели.

Некоторые диоды оптимизированы для силового выпрямления, некоторые для быстрого переключения, некоторые для стабилизации напряжения, а другие для surge- или ESD-защиты. LED также являются типом диода, но преобразуют электрическую энергию в свет.

Распространенные типы диодов

1. Выпрямительные диоды

Выпрямительные диоды обычно используются для преобразования AC в DC в цепях питания. Их часто выбирают по способности проводить ток и по допустимому обратному напряжению. Эти диоды широко применяются в адаптерах, зарядных устройствах, входных каскадах питания и многих традиционных схемах выпрямления.

2. Диоды Шоттки

Диоды Шоттки известны низким прямым падением напряжения и высокой скоростью переключения. Они широко используются в импульсных источниках питания, DC-DC-преобразователях, выходных выпрямителях и защите от переполюсовки. Их преимущества по эффективности делают их полезными в низковольтных силовых схемах.

3. Стабилитроны

Стабилитроны используются для стабилизации напряжения и опорных функций. При работе в режиме обратного пробоя они помогают поддерживать более стабильный уровень напряжения. Они широко используются в простых схемах стабилизации напряжения, опорных схемах и базовых схемах защиты от перенапряжения.

4. TVS-диоды

TVS-диоды, или диоды подавления переходных напряжений, предназначены для surge- и ESD-защиты. Они быстро реагируют на переходные перенапряжения и помогают защищать чувствительные ИС, коммуникационные порты и силовые интерфейсы.

5. LED

Светоизлучающие диоды преобразуют электрическую энергию в видимый или инфракрасный свет. Они широко используются в индикаторах, дисплеях, подсветке, сигнализации и осветительных изделиях.

6. Сигнальные и переключательные диоды

Малосигнальные и переключательные диоды часто используются в высокоскоростной маршрутизации сигналов, логических схемах, детекторных схемах и малосигнальных приложениях. Эти диоды выбираются за быстрый отклик и более низкие токовые требования.

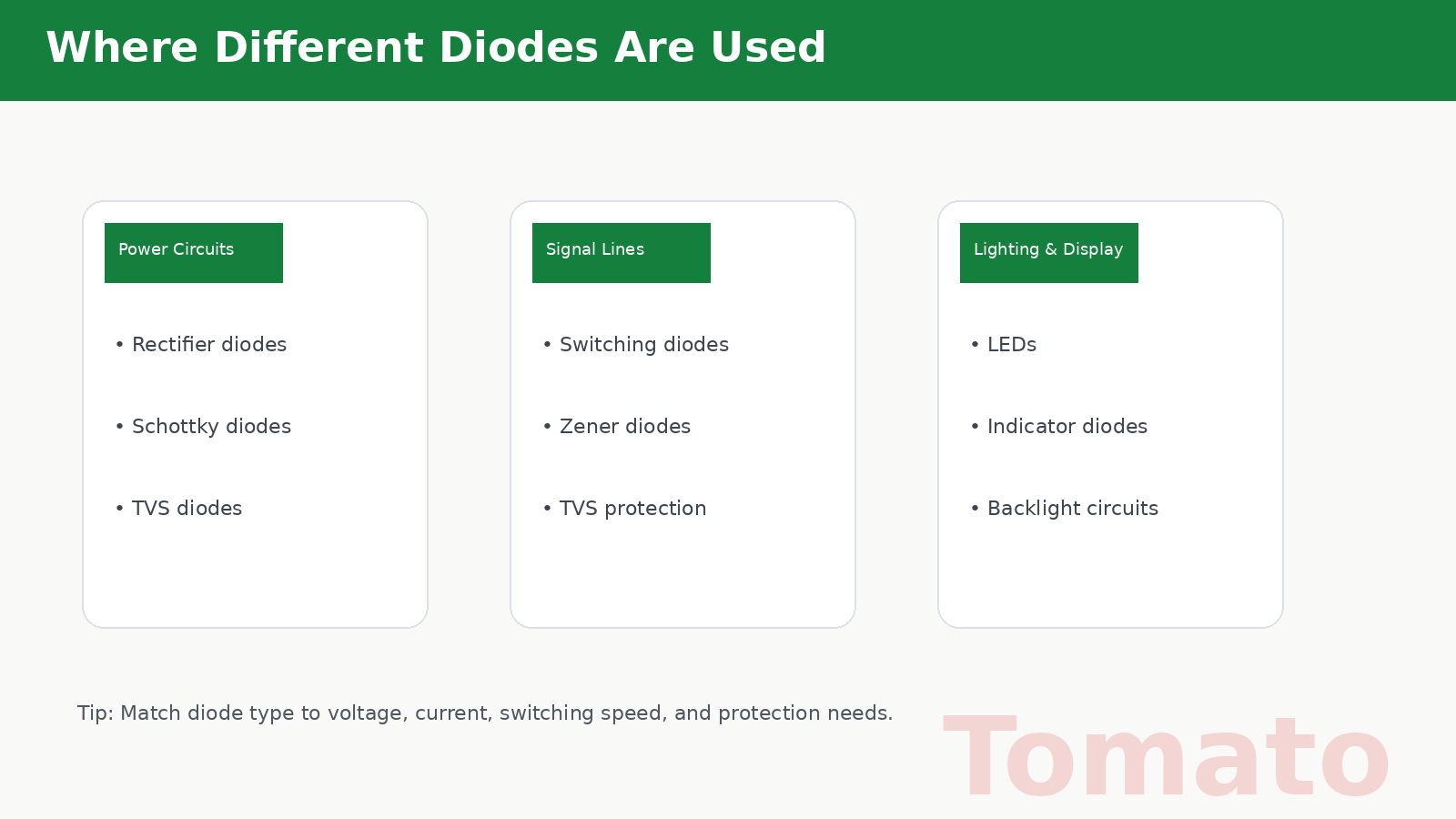

Типичные применения различных диодов

Силовые схемы

Выпрямительные диоды, диоды Шоттки и TVS-диоды широко применяются в силовых схемах. Выпрямительные диоды обеспечивают AC-DC преобразование, диоды Шоттки повышают эффективность в переключательных схемах, а TVS-диоды защищают входы питания от surge-повреждений.

Сигнальные и коммуникационные линии

Переключательные диоды, стабилитроны и TVS-диоды часто используются в сигнальных трактах и коммуникационных интерфейсах. Они поддерживают маршрутизацию сигнала, ограничение напряжения и защиту от переходных процессов в портах USB, CAN, RS-485 и других линиях передачи данных.

Автомобильная и промышленная электроника

Автомобильные и промышленные системы часто используют несколько типов диодов вместе. Например, TVS-диоды защищают от surge-событий, выпрямительные диоды поддерживают силовые секции, а стабилитроны могут использоваться в опорных или регулирующих схемах.

Схемы освещения и дисплеев

LED — самая заметная категория диодов в изделиях освещения и дисплеев. Они используются в статусных индикаторах, дисплейных модулях, системах подсветки и осветительных решениях.

Как выбрать правильный тип диода

Понять основную функцию схемы

Первый шаг — понять, что именно должен делать диод. Выпрямление, переключение, защита, стабилизация напряжения и излучение света требуют разных типов диодов.

Проверить требования по напряжению и току

Прямой ток, обратное напряжение, напряжение ограничения, напряжение пробоя или прямое падение напряжения могут быть важны в зависимости от применения.

Оценить требования по скорости и частоте

Для переключательных и коммуникационных схем скорость отклика может быть критической. В таких случаях стандартные выпрямительные диоды могут быть неподходящим выбором.

Учитывать тепловые условия и надежность

Силовые схемы, автомобильная электроника и промышленные системы могут подвергать диоды более высоким температурам, электрическим нагрузкам и более длительным требованиям по сроку службы.

Подобрать тип диода под реальный сценарий применения

Правильный выбор зависит от реальных условий работы, а не только от общего названия компонента. Инженеры и закупщики должны учитывать полную среду применения перед выбором диода.

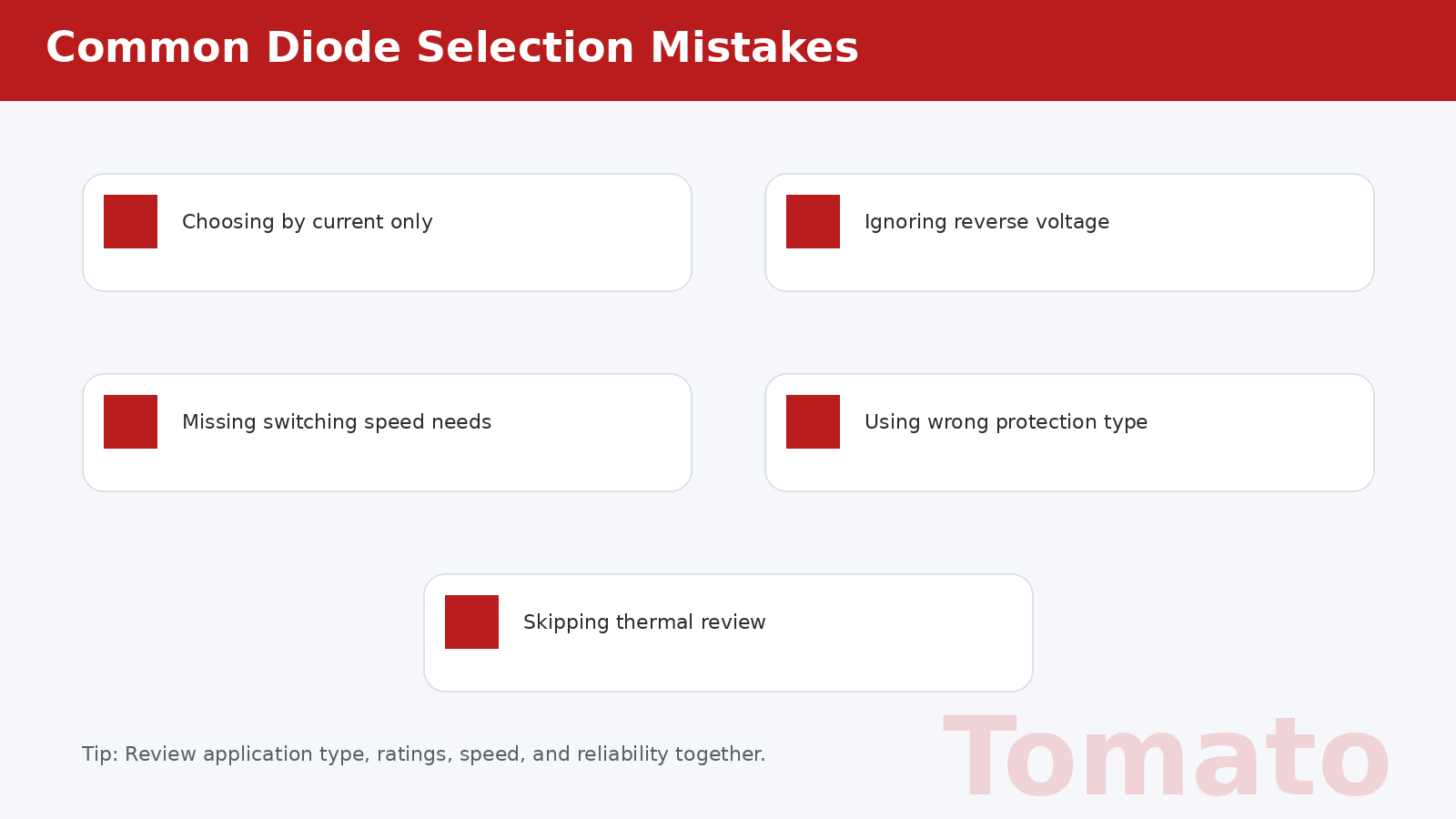

Частые ошибки при выборе

Выбор только по току

Номинальный ток важен, но его недостаточно. Обратное напряжение, скорость, утечка, защитная функция и тепловое поведение тоже имеют значение.

Игнорирование требований к обратному напряжению

Если допустимое обратное напряжение слишком низкое, диод может выйти из строя при нормальной работе или во время surge-событий.

Игнорирование требований к скорости переключения

Использование медленного выпрямительного диода в высокочастотной или быстро переключающейся схеме может вызвать проблемы с производительностью.

Использование неправильного типа защиты

Для surge- и ESD-защиты стандартные диоды не всегда являются подходящей заменой TVS или другим специализированным защитным устройствам.

Пропуск тепловой проверки

Тепловое поведение всегда должно проверяться в силовых и высоконадежных приложениях.

Заключение

Разные типы диодов разработаны для разных функций схемы. Выпрямительные диоды, диоды Шоттки, стабилитроны, TVS-диоды, LED и переключательные диоды имеют свои собственные преимущества в электронном проектировании. Понимание этих различий помогает инженерам, закупщикам и техникам принимать более правильные решения по выбору компонентов.
