Решения TI для power sequencing и rail monitoring очень важны в проектировании серверных материнских плат, потому что современные платы часто содержат много тесно связанных напряжений rail, которые должны запускаться, отключаться и восстанавливаться контролируемым образом.

На серверной плате питание — это не только генерация нужных напряжений. Это также правильный порядок включения rail, проверка того, что каждая rail работает нормально, корректная реакция на fault и предоставление системе достаточной visibility для повышения надёжности и serviceability.

Эта статья объясняет, как решения TI для power sequencing и rail monitoring вписываются в проектирование серверных материнских плат и что инженеры и закупщики должны проверять при построении или sourcing multi-rail power architecture. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

1. Почему Power Sequencing важен для серверных материнских плат

Серверные материнские платы обычно включают несколько взаимозависимых rail для management-функций, памяти, процессоров, IO и вспомогательной логики. Эти rail не всегда запускаются одновременно, и многие из них должны следовать определённому порядку, чтобы плата могла безопасно инициализироваться.

Если sequencing выполняется неправильно, система может столкнуться с нестабильным запуском, неправильной работой регуляторов, логическими fault или задержанным bring-up. Именно поэтому power sequencing остаётся ключевой функцией проектирования в сложных серверных платформах.

Портфель sequencer от TI специально создан для систем, которым нужно управлять и мониторить несколько rail. Официальный обзор TI sequencer описывает семейство UCD90x как цифровые power-supply sequencer с system health monitor, а datasheet на UCD90240, UCD90320 и UCD9090A показывают multi-rail sequencing, программируемые dependency и fault-aware поведение.

2. Почему Rail Monitoring не менее важен

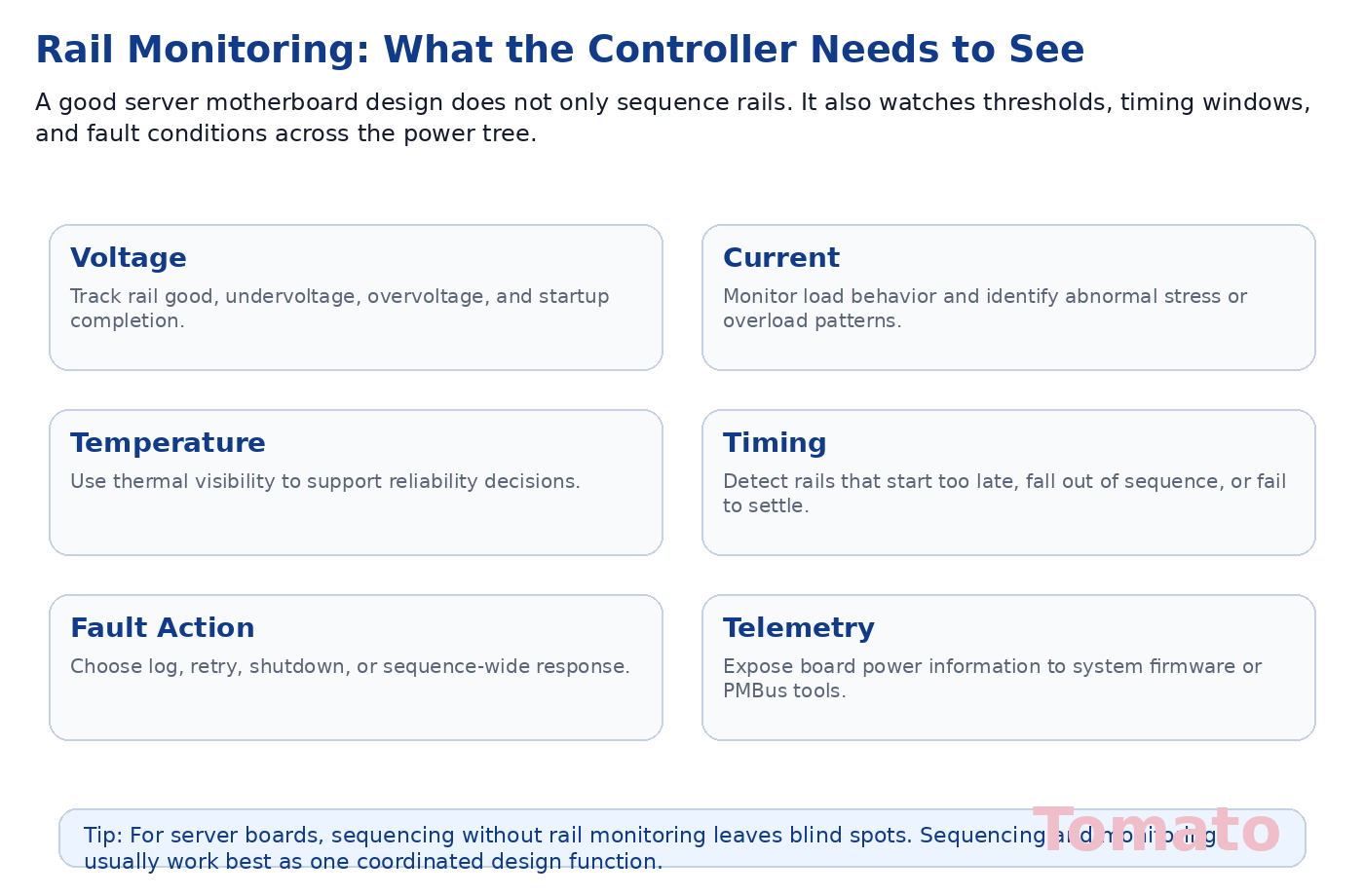

Одного sequencing недостаточно для надёжной серверной материнской платы. Каждая важная rail также должна мониториться, чтобы система могла обнаруживать undervoltage, overvoltage, delayed startup, unexpected drop events или power-good failures.

На плотной compute-плате ранняя fault visibility помогает сократить время debug, повысить field reliability и защитить дорогие downstream devices. Она также помогает платформенной команде понять, исходят ли проблемы от regulator stage, нагрузки, thermal stress или board-level interactions.

Официальная документация TI ясно подчёркивает эту комбинированную роль. UCD90240 может непрерывно мониторить rail voltages, currents, temperatures и fault conditions, одновременно передавая system health через PMBus. UCD90320 добавляет sequencing, monitoring, margining, event logging и coordinated fault handling для многих rail, а UCD9090A объединяет monitoring и sequencing для 10 rail в серверах и storage systems.

3. Типовая структура Sequencing на серверной плате

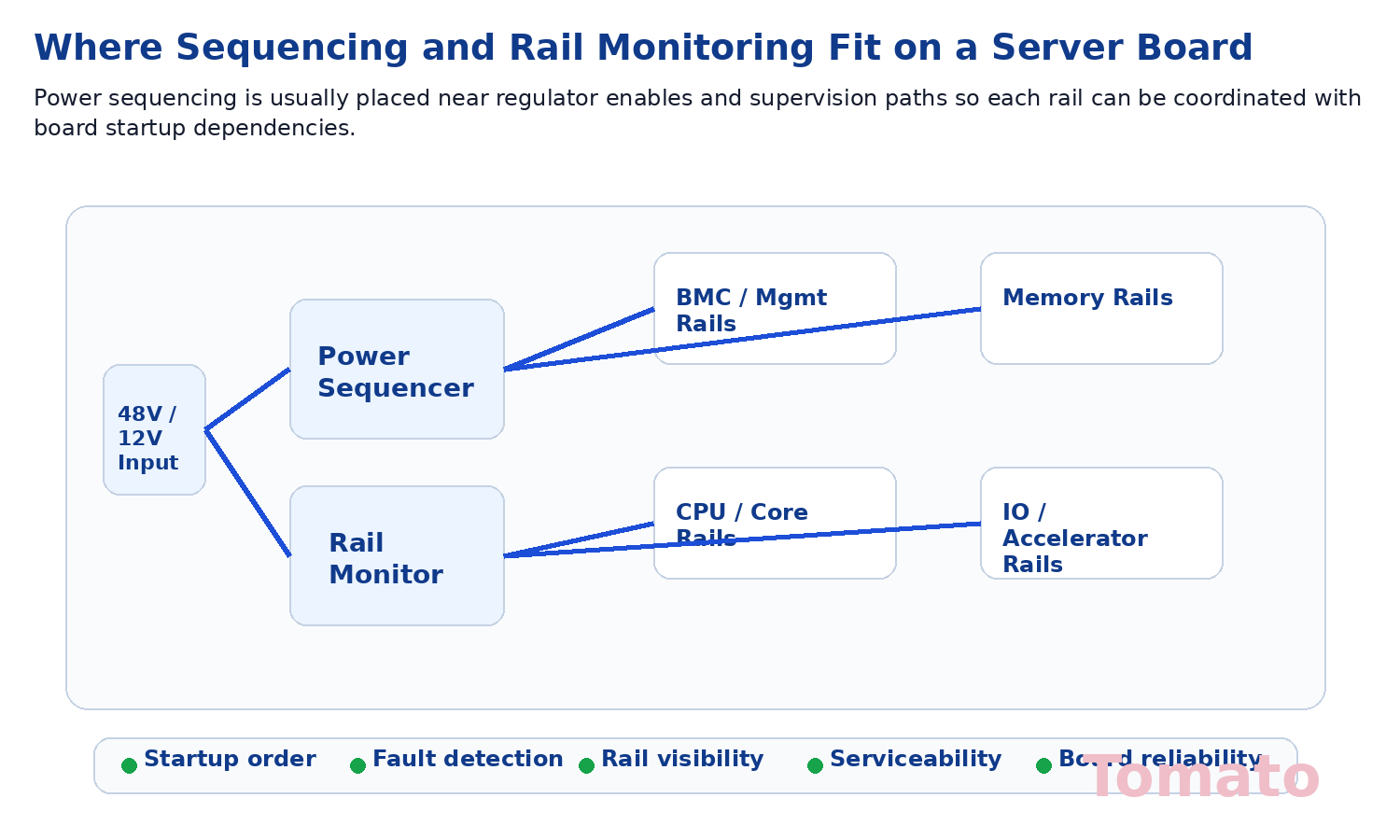

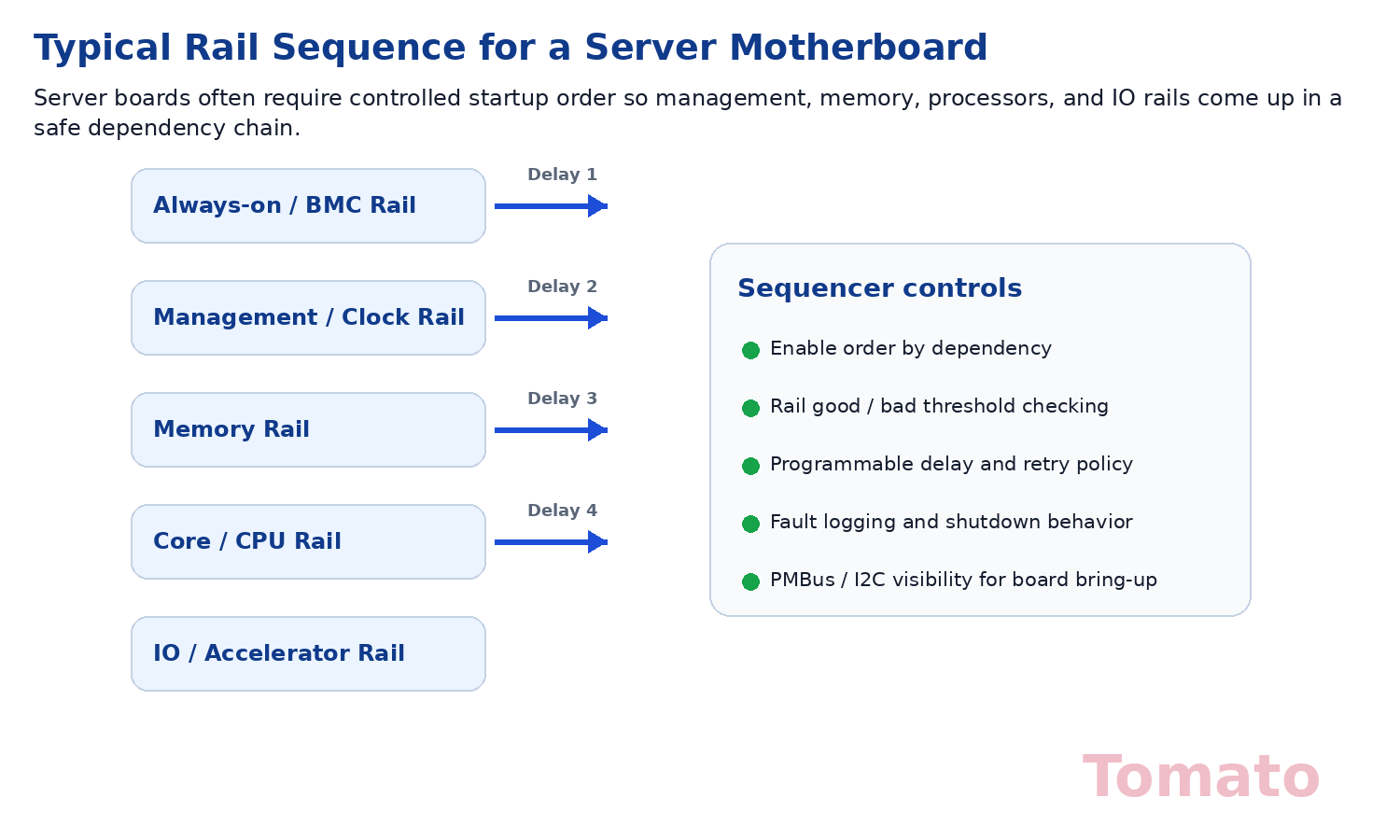

На серверной материнской плате sequencing logic обычно связана с regulator enable, power-good dependency и monitoring pins по всему power tree платы. Одна часть платы может сначала требовать always-on или management rail, затем supporting logic rail, memory rail, processor rail, и только потом high-current IO или accelerator-related rail.

Эта последовательность может различаться в зависимости от платформы, но принцип проектирования остаётся тем же: критические rail должны включаться в контролируемом порядке dependency, а мониторируемые rail должны вызывать правильную response, если что-то выходит за threshold.

Datasheet TI на PMBus sequencer показывают именно такую роль. UCD90240 может управлять до 24 rail и быть каскадированным в значительно более крупные системы; UCD90320 может sequence, monitor и margin комбинацию analog и digital rail с event logging; а UCD9090A поддерживает sequence dependency, multiple thresholds и ACPI-related rail-state behavior.

4. На что смотреть при выборе TI Sequencer или Monitor

Выбор правильного решения TI начинается с реального числа rail на плате и требований к управлению. Одним серверным платам в основном нужны multi-rail sequencing и threshold monitoring. Другим также нужны PMBus visibility, margining, event logging, поддержка digital rail или более продвинутая fault coordination.

Наиболее важные пункты проверки обычно включают:

• Сколько rail требуют enable control?
• Сколько rail требуют active monitoring?
• Какие voltage threshold и delay timing необходимы?
• Нужна ли системе PMBus или firmware-level visibility?
• Должна ли плата retry, shutdown или log при fault?
• Нужны ли low-power states или configurable rail states?

Документация TI прямо поддерживает такую логику выбора. Обзор sequencer подчёркивает гибкое sequencing и monitoring без аппаратных изменений, а UCD9090A явно поддерживает multiple thresholds, sequence dependencies, event logging и configurable rail states.

5. Power States, Fault Response и System Visibility

Для серверных материнских плат хорошее sequencing решение должно делать больше, чем просто включать rail по порядку. Оно также должно помогать плате правильно реагировать на abnormal events и облегчать понимание того, что именно произошло.

Это означает, что fault logging, threshold reporting, программируемое response behavior и firmware-visible system health information могут быть очень важны. На практике это поддерживает более быструю validation, более ясный root-cause analysis и более надёжное поведение платформы со временем.

TI явно включает эти возможности во всё семейство UCD90x. Официальные datasheet описывают nonvolatile fault logging, black-box logging, PMBus system-health reporting, cascading для более крупных систем и configurable fault responses, что очень важно для серверного board design.

6. Практический чек-лист проектирования

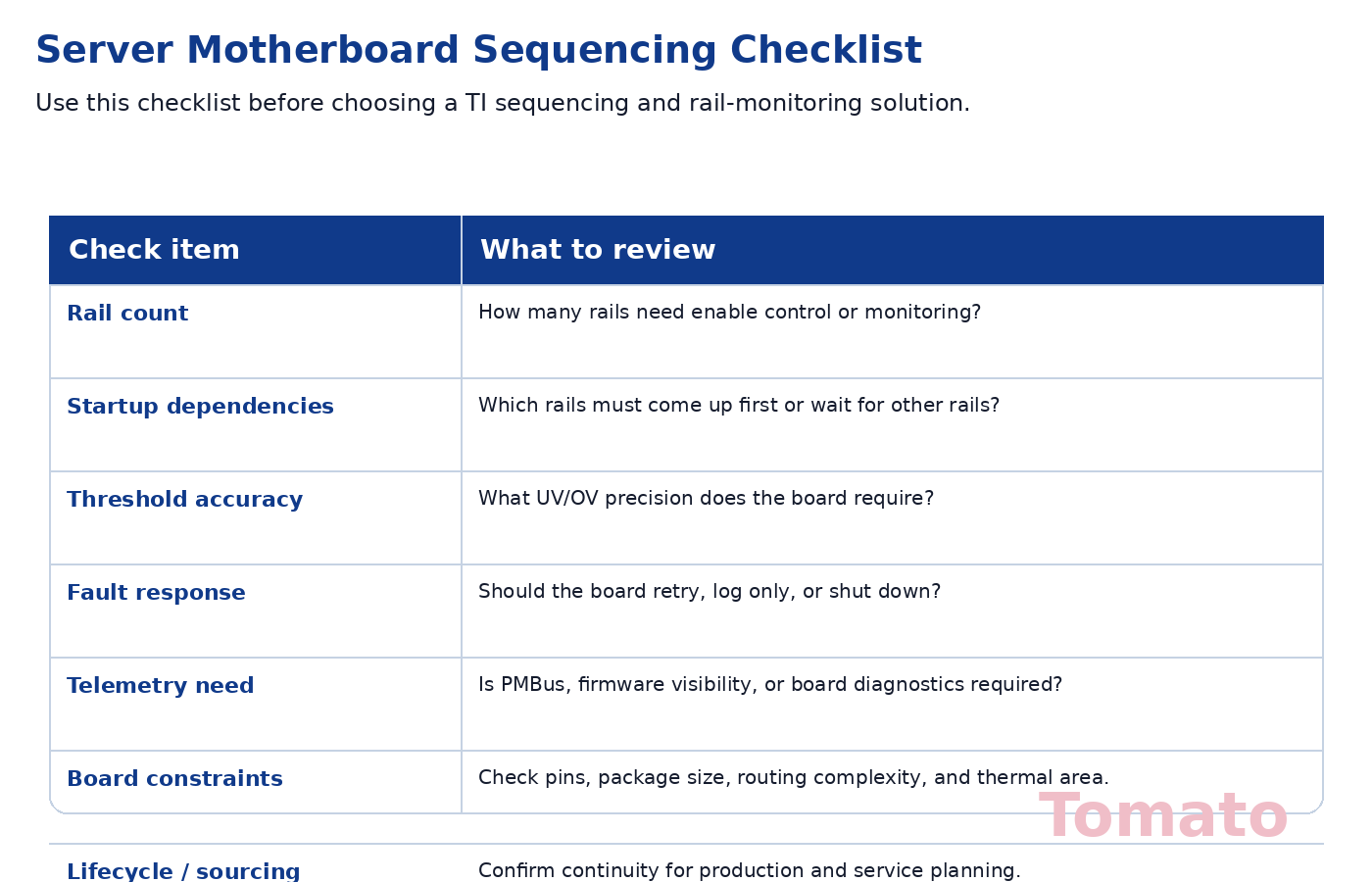

Перед выбором TI sequencing и rail-monitoring решения для серверной материнской платы проверьте следующие пункты:

• Подтвердите реальное количество rail, которым нужны sequencing и monitoring.
• Определите startup dependency между management, memory, processor и IO rail.
• Проверьте требования к точности undervoltage и overvoltage.
• Решите, как должны обрабатываться fault: log, retry или shutdown.
• Подтвердите, требуется ли PMBus или firmware-level telemetry.
• Проверьте package, routing complexity и GPIO allocation на плате.
• Оцените lifecycle и стабильность supply continuity для производственного планирования.

Заключение

Решения TI для power sequencing и rail monitoring являются важными строительными блоками современного дизайна серверных материнских плат. Они помогают безопасно поднимать rail, мониторить состояние rail, улучшать fault visibility и поддерживать более надёжную multi-rail power architecture.

Лучший выбор зависит от количества rail на плате, структуры dependency, глубины monitoring, стратегии fault и требований к system management. Если вы оцениваете решения TI для питания серверных материнских плат, посетите главную страницу TomatoElec или свяжитесь с нами через страницу контактов.
