TI hot-swap контроллеры являются важными устройствами в серверных и дата-центровых силовых схемах, потому что они помогают управлять пусковым током при старте, защищают силовой тракт при аварийных событиях и обеспечивают более надёжную подачу питания и ввод платы в работу.

В современных серверных и дата-центровых системах плотность мощности продолжает расти, тогда как uptime, fault isolation и serviceability остаются критически важными. Это означает, что входной защитный каскад уже нельзя выбирать формально. Перед выбором hot-swap контроллера инженеры должны оценить архитектуру напряжения, токовую нагрузку, fault response, запас защиты MOSFET и требования к диагностике.

Это руководство объясняет, как выбирать TI hot-swap контроллеры для серверных и дата-центровых силовых схем, и показывает, какие факторы наиболее важны в реальных board-level power paths. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

1. Почему hot-swap контроллеры важны в серверном и дата-центровом питании

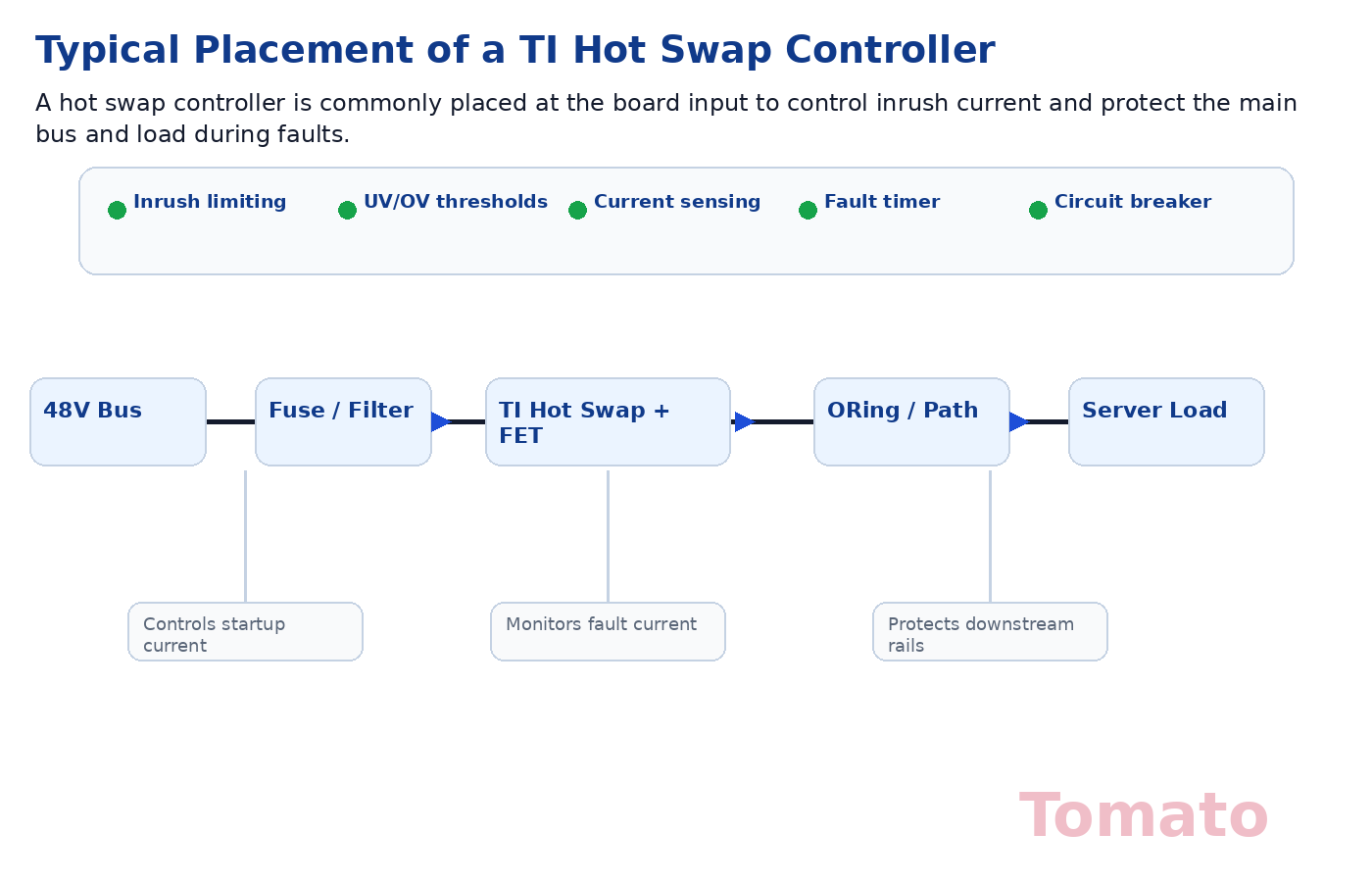

В серверных и дата-центровых системах питания hot-swap контроллер обычно размещается на входе платы или подсистемы. Его задача — контролировать пусковой ток при запуске или live insertion, а также защищать основную шину и downstream load при коротком замыкании, перегрузке или аномальном состоянии.

Эта функция становится особенно важной в дорогих серверных платах, accelerator cards, модулях распределения питания и других системах, где неконтролируемый пусковой ток или запоздалая fault isolation могут повредить компоненты или нарушить работу общей силовой шины.

Официальные материалы TI по hot-swap акцентируют внимание на управлении пусковым током, fault protection и надёжном поведении платы при подключении, а более широкие ресурсы TI по дата-центровым вычислениям рассматривают hot-swap контроллеры вместе с eFuses, ORing controllers и другими защитными устройствами для современных compute power architectures.

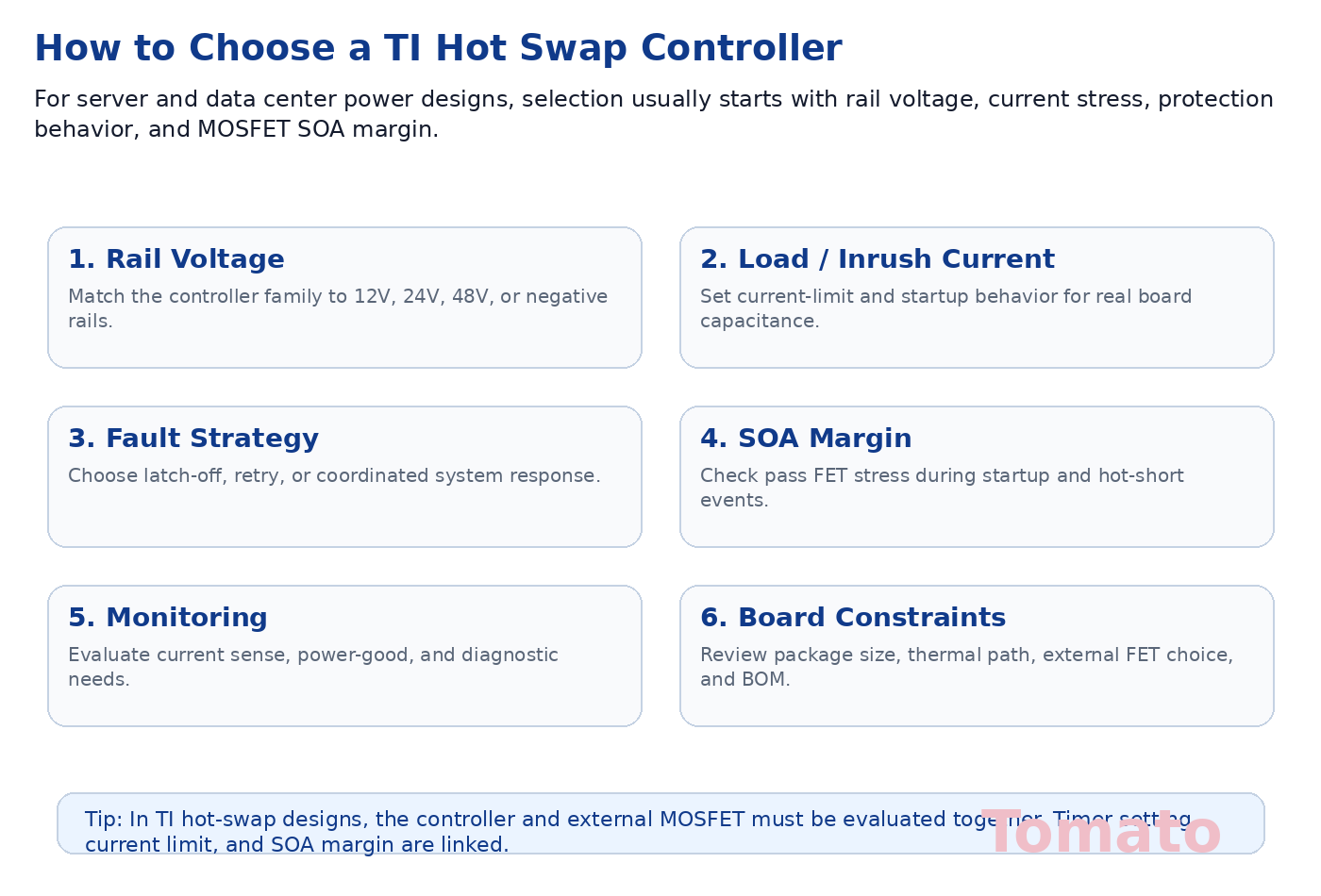

2. Ключевые факторы выбора

Выбор подходящего TI hot-swap контроллера начинается с реальной силовой шины и конкретной задачи защиты. Инженерам не следует выбирать устройство только по току или только по корпусу.

Ключевые начальные вопросы:

• Какова архитектура входного напряжения платы?
• Какой пусковой и рабочий ток должна выдерживать схема?
• Какую нагрузку на MOSFET создадут условия запуска и hot-short?
• Должна ли система отключаться, автоматически перезапускаться или координироваться с supervisory logic?
• Требуются ли monitoring или board-level diagnostics?
• Какие тепловые ограничения и ограничения по площади платы существуют?

Рекомендации TI по проектированию прямо указывают на current limit, power limit, fault timing и MOSFET SOA margin как на ключевые элементы надёжного hot-swap дизайна.

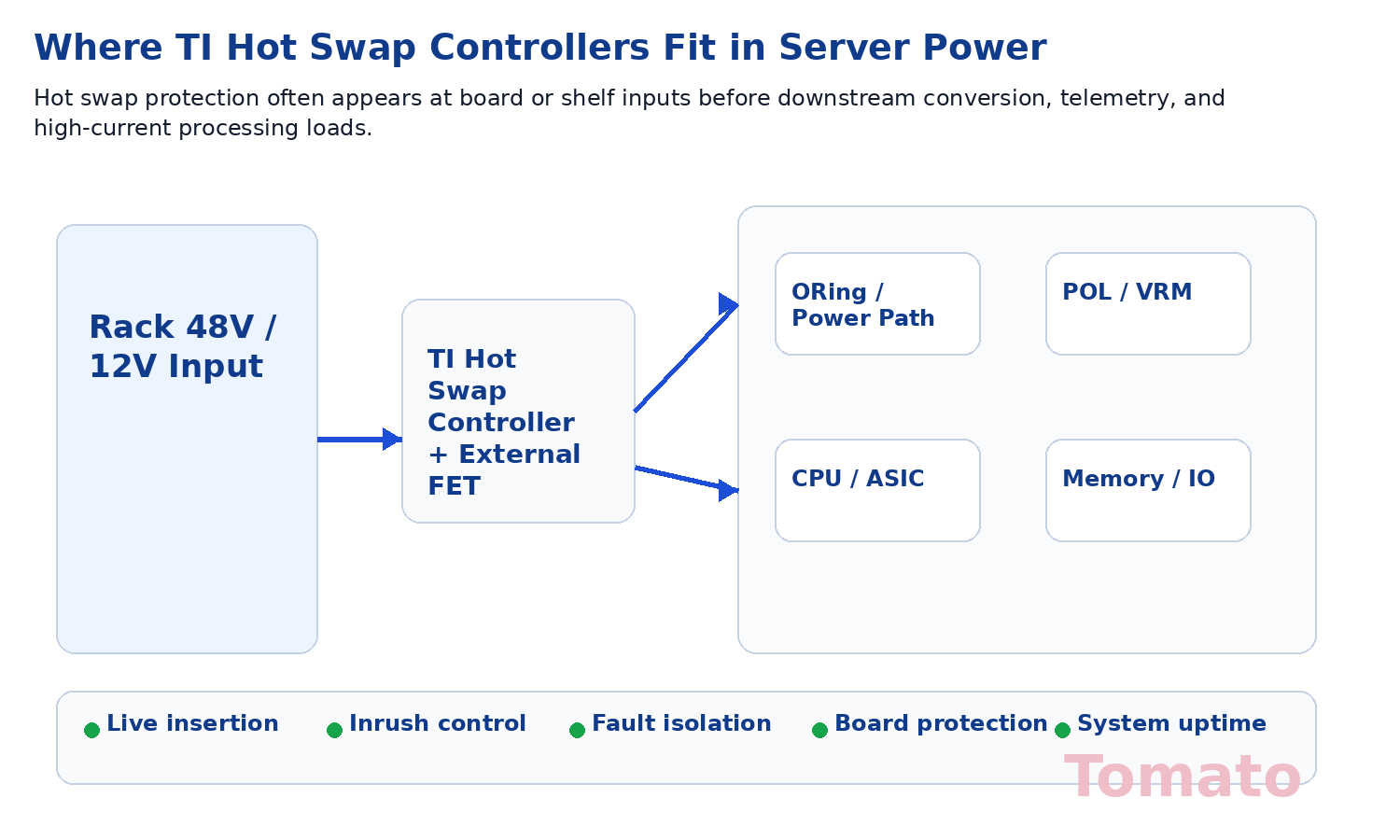

3. Выбор для разных архитектур питания

Не все серверные и дата-центровые платы используют одну и ту же входную шину. Некоторые конструкции работают от промежуточных шин, тогда как другие используют более высоковольтные схемы распределения, например 48V architectures. Подходящий TI hot-swap контроллер должен соответствовать реальному напряжению шины, стратегии защитных порогов и downstream power-tree structure.

В некоторых приложениях hot-swap каскад в основном защищает вход платы перед downstream DC-DC conversion. В других случаях он также должен поддерживать serviceability системы, ORing coordination, telemetry visibility или более жёсткие требования к fault isolation.

TI продолжает расширять предложения power-protection для современных дата-центровых архитектур, включая решения для более плотных compute systems и higher-voltage power paths.

4. MOSFET SOA, fault timer и запас защиты

Одна из самых важных ошибок в hot-swap дизайне — сосредоточиться только на контроллере и неправильно оценить внешний MOSFET. Во многих TI hot-swap схемах контроллер и pass MOSFET должны рассматриваться как единая защитная система.

Во время запуска, перегрузки или hot-short событий MOSFET может одновременно видеть высокий ток и высокое напряжение. Именно поэтому запас SOA, длительность fault timer, поведение power limit и температура окружающей среды должны проверяться вместе.

Документация TI прямо предупреждает, что hot-swap приложения сильно нагружают pass MOSFET и что обеспечение безопасной работы в worst-case условиях является ключевой частью проектирования. Материалы TI по design calculator также подчёркивают необходимость проверки SOA margin по таким параметрам, как maximum load current, ambient temperature, RDS(on), current limit, power limit и SOA curve.

5. Monitoring, diagnostics и координация системы

В более сложных серверных и дата-центровых платах функция hot-swap связана не только с тем, чтобы пережить аварии. Она также может должна поддерживать monitoring, power-good visibility, system coordination и более понятную fault diagnosis.

Это означает, что правильный выбор устройства может зависеть от того, нужны ли current monitoring, programmable thresholds, timing control, retry behavior или взаимодействие с ORing, eFuse или supervisory functions в других частях power tree.

Материалы TI по дата-центровым вычислениям прямо позиционируют защитные устройства рядом с monitoring и integrated protection features, что особенно важно, когда board-level power design должен обеспечивать и resilience, и serviceability.

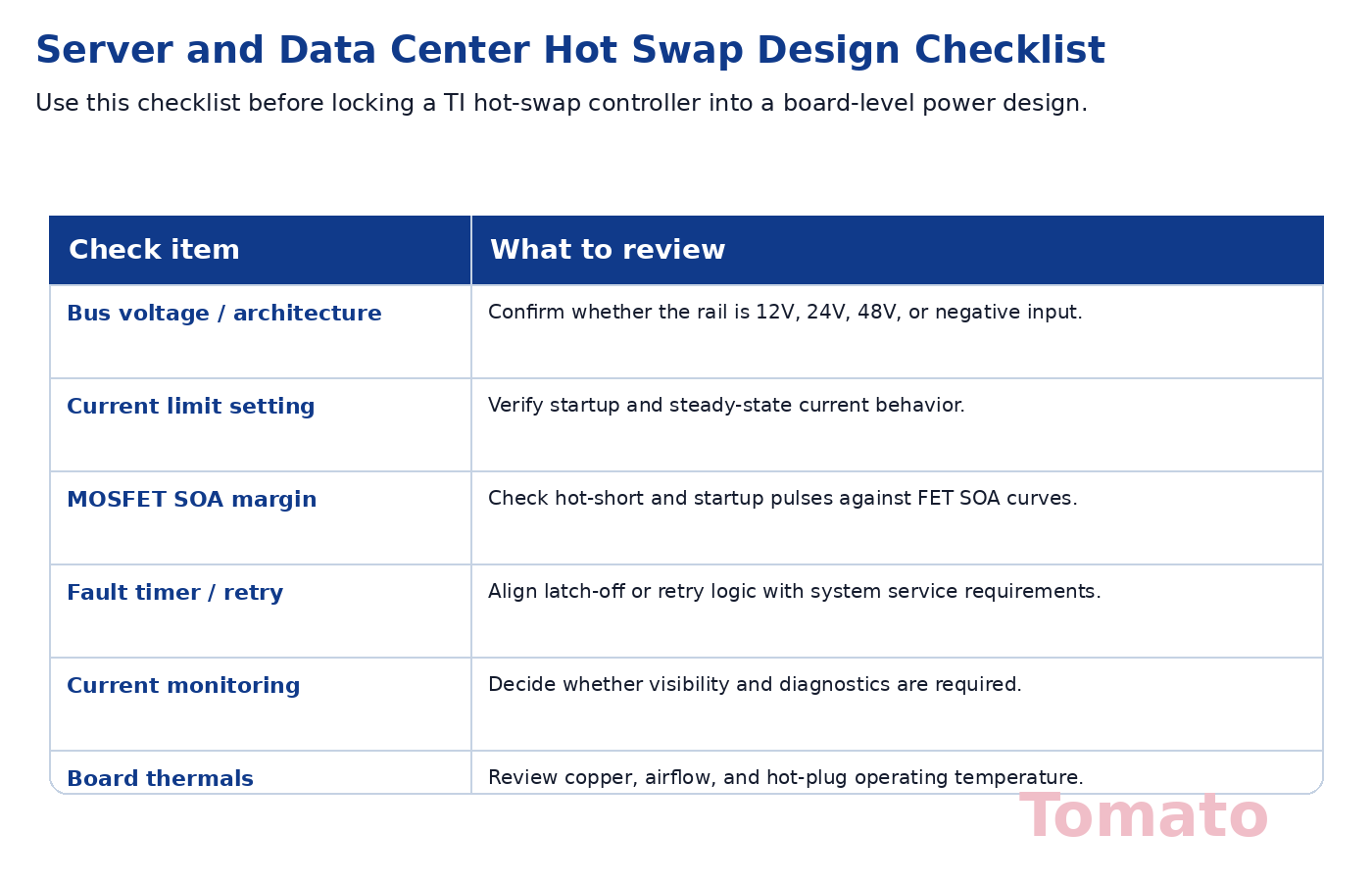

6. Практический чек-лист проектирования

Перед тем как окончательно закладывать TI hot-swap контроллер в серверную или дата-центровую плату, проверьте следующее:

• Подтвердите фактическое напряжение и архитектуру шины.
• Проверьте условия пускового тока, inrush current и рабочего тока.
• Оцените запас MOSFET SOA для запуска и hot-short нагрузки.
• Проверьте fault timer, latch-off и retry strategy.
• Подтвердите, нужны ли monitoring или diagnostics.
• Оцените тепловые условия, площадь меди и airflow.
• Убедитесь, что hot-swap каскад соответствует общей стратегии защиты системы.

Заключение

Выбор TI hot-swap контроллеров для серверных и дата-центровых силовых схем требует большего, чем просто подбор компонента с подходящим током. Лучший выбор получается тогда, когда контроллер согласован с входной шиной, профилем пусковых и аварийных режимов, запасом SOA внешнего MOSFET, тепловыми условиями и стратегией monitoring и protection на плате.

Для engineering и sourcing команд сильный hot-swap дизайн улучшает поведение при запуске, защищает дорогие платы и обеспечивает более надёжную работу системы в требовательных серверных и дата-центровых условиях. Если вы оцениваете решения TI power protection, посетите главную страницу TomatoElec или свяжитесь с нами через страницу контактов.
