Panasonic алюминиевые электролитические конденсаторы широко используются в DC-DC преобразователях и промышленных силовых системах, поскольку обеспечивают практичную ёмкость, стабильные электрические характеристики и широкий выбор корпусов для разных схемных структур.

В реальных силовых конструкциях разные позиции конденсаторов сталкиваются с разной электрической нагрузкой, током пульсаций, температурными условиями и требованиями по сроку службы. Именно поэтому правильное семейство конденсаторов и тип монтажа должны подбираться по реальному применению, а не только по ёмкости.

Эта статья объясняет типичные применения Panasonic алюминиевых электролитических конденсаторов в DC-DC преобразователях и промышленных силовых схемах и показывает, как инженеры и закупщики могут более ясно подходить к выбору. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

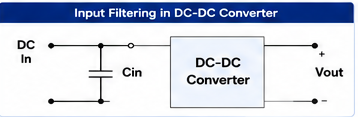

1. Входная фильтрация в DC-DC преобразователях

На входной стороне DC-DC преобразователя алюминиевые электролитические конденсаторы часто используются для поглощения пульсаций от вышестоящей DC-шины и помогают стабилизировать входное напряжение, которое видит преобразователь.

В этой позиции особенно важны низкий импеданс, способность работать с током пульсаций и надёжное долговременное поведение. В зависимости от формата платы, доступного пространства, ожидаемой токовой нагрузки и тепловых условий могут рассматриваться Panasonic surface mount, radial lead и hybrid варианты.

Входная фильтрация нужна не только для подавления пульсаций. Она также помогает снизить нагрузку на преобразователь, поддерживает стабильную работу переключения и может повысить общую надёжность системы при правильном выборе конденсатора.

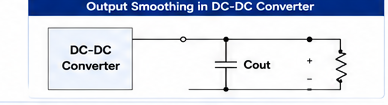

2. Сглаживание выхода и снижение пульсаций

На выходной стороне DC-DC преобразователя конденсаторы используются для сглаживания коммутационных пульсаций и поддержания стабильного DC-выходного напряжения для нагрузки.

Для этой позиции очень важны ESR, способность работать с током пульсаций и поведение на частоте. Широкая линейка Panasonic здесь особенно полезна, потому что разработчикам может потребоваться балансировать между низким ESR, компактным размером и необходимым сроком службы в зависимости от того, что важнее: эффективность, площадь платы или тепловой запас.

Правильный выбор выходного конденсатора может уменьшить выходные пульсации, улучшить переходную характеристику и поддерживать более стабильные условия питания в промышленных управляющих или embedded-системах.

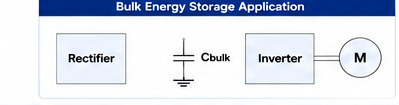

3. Накопление энергии в промышленных силовых каскадах

В промышленных силовых секциях, таких как выходные каскады выпрямителей, входные части инверторов, моторные приводы, схемы UPS и вспомогательные DC-шины, алюминиевые электролитические конденсаторы часто используются как накопители энергии.

Для таких применений обычно требуются большая ёмкость, стабильные показатели срока службы и высокая выносливость при постоянной электрической и тепловой нагрузке. Для промышленного оборудования долгий срок службы и высокая надёжность часто важнее, чем минимальный размер сам по себе.

Это одна из причин, почему радиальные и другие долговечные семейства алюминиевых электролитических конденсаторов Panasonic остаются очень актуальными в промышленных приборах и силовом оборудовании.

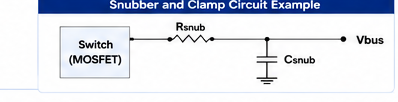

4. Снабберные, кламповые и вспомогательные цепи

Алюминиевые электролитические конденсаторы также могут использоваться в снабберных вспомогательных цепях, кламповых участках и вспомогательных источниках питания, которые поддерживают платы управления, модули мониторинга или драйверные цепи.

Хотя в этих позициях не всегда требуются самые большие значения ёмкости, им всё равно нужны стабильные характеристики, надёжный срок службы и подходящее импедансное поведение. Правильный выбор зависит от того, что является приоритетом схемы: низкие потери, универсальная стабильность, компактный монтаж или длительный срок службы.

Во вспомогательных цепях инженерам следует внимательно учитывать монтажные ограничения, рабочую температуру и реальный запас по напряжению, а не выбирать только по ёмкости.

5. Как выбрать подходящее семейство конденсаторов Panasonic

Разные позиции конденсаторов в силовой схеме не требуют абсолютно одинаковых характеристик. Правильное семейство Panasonic должно выбираться исходя из реальной функции в цепи.

Panasonic официально предлагает семейства surface mount, radial lead и hybrid по всей линейке алюминиевых конденсаторов, что облегчает согласование типа конденсатора с компактными SMT-платами, промышленными through-hole сборками или требованиями к hybrid с более низким ESR.

6. Практические советы по проектированию и снабжению

• Всегда проверяйте номинал тока пульсаций при фактической рабочей частоте и температуре.
• Сохраняйте достаточный тепловой запас для достижения целей по сроку службы.
• Используйте достаточный запас по напряжению вместо слишком близкого выбора к рабочему напряжению.
• Подтверждайте, подходит ли surface mount, radial lead или hybrid структура для PCB и процесса сборки.
• Проверяйте требования по сроку службы для промышленного оборудования, особенно при длительных duty cycles.
• Работайте с надёжными поставщиками и подтверждайте стабильность наличия для планирования производства.

Заключение

Алюминиевые электролитические конденсаторы Panasonic играют важную роль в DC-DC преобразователях и промышленных силовых системах — от входной фильтрации и сглаживания выхода до накопления энергии и поддержки вспомогательных цепей.

Лучший выбор не определяется одной только ёмкостью. Он достигается за счёт согласования ESR, способности по току пульсаций, срока службы, типа корпуса и уровня надёжности конденсатора с его реальной позицией в схеме. Если вы оцениваете варианты конденсаторов Panasonic, вы также можете прочитать Алюминиевые электролитические конденсаторы Panasonic: типы, особенности и области применения, ознакомиться с Гибридные алюминиевые электролитические конденсаторы Panasonic: преимущества, области применения и советы по выбору, сравнить SMD и радиальные алюминиевые электролитические конденсаторы: ключевые различия и как выбрать, посетить главную страницу TomatoElec или связаться с нами через страницу контактов.
