При проектировании источников питания и промышленной электроники Panasonic алюминиевые электролитические конденсаторы остаются одним из важнейших компонентов для стабильной работы и долгосрочной надёжности.

Среди множества параметров, указанных в datasheet, Low ESR, ток пульсаций и срок службы — это три фактора, которые наиболее напрямую влияют на эффективность, выделение тепла и долговечность. Для инженеров и закупщиков понимание того, как эти три параметра работают вместе, часто важнее, чем просто выбор большего значения ёмкости.

Это руководство объясняет, что означает каждый фактор, почему он важен и как выбрать правильный алюминиевый электролитический конденсатор для реальных силовых и промышленных приложений. Чтобы узнать больше об электронных компонентах и получить поддержку по поставкам, посетите TomatoElec.

1. Что такое ESR и почему Low ESR важен?

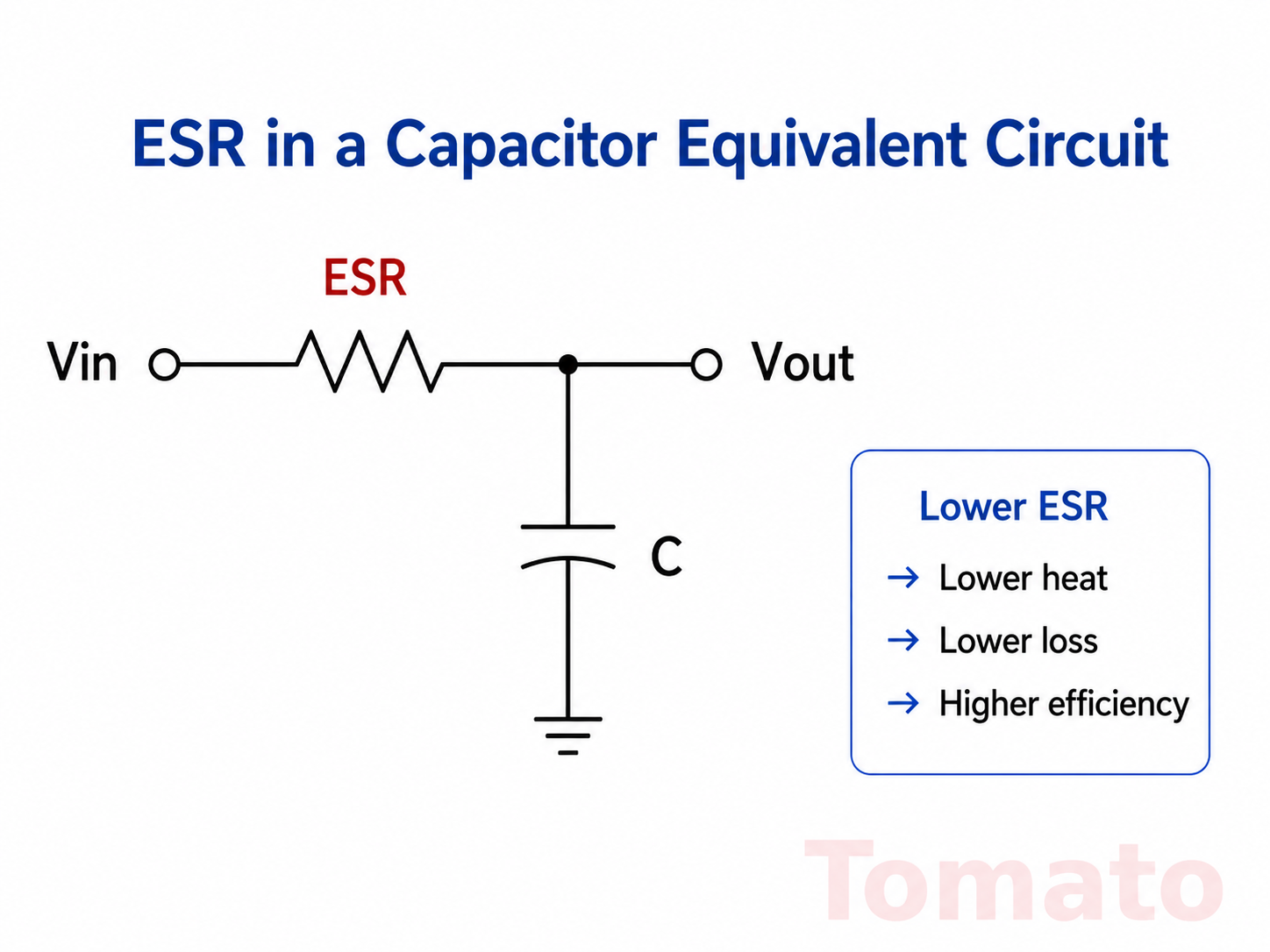

ESR, или Equivalent Series Resistance, — это внутренний резистивный элемент внутри конденсатора. Он напрямую влияет на то, сколько тепла выделяется во время работы и насколько хорошо конденсатор может поддерживать фильтрацию пульсаций и стабильную подачу энергии.

В импульсных источниках питания и во многих промышленных схемах более низкий ESR обычно означает меньшие потери мощности, меньший внутренний нагрев и более высокую электрическую эффективность. Именно поэтому алюминиевые электролитические конденсаторы с Low ESR часто предпочтительны в современных схемах преобразователей и управления питанием.

Почему Low ESR важен

• Снижает потери мощности и внутренний нагрев
• Повышает эффективность импульсных источников питания
• Помогает поддерживать стабильное выходное напряжение
• Способствует лучшему тепловому поведению в требовательных схемах
• Может продлить срок службы конденсатора за счёт снижения внутреннего стресса

В высокочастотных или высокотоковых схемах выбор конденсатора с достаточно низким ESR может значительно повысить общую надёжность системы.

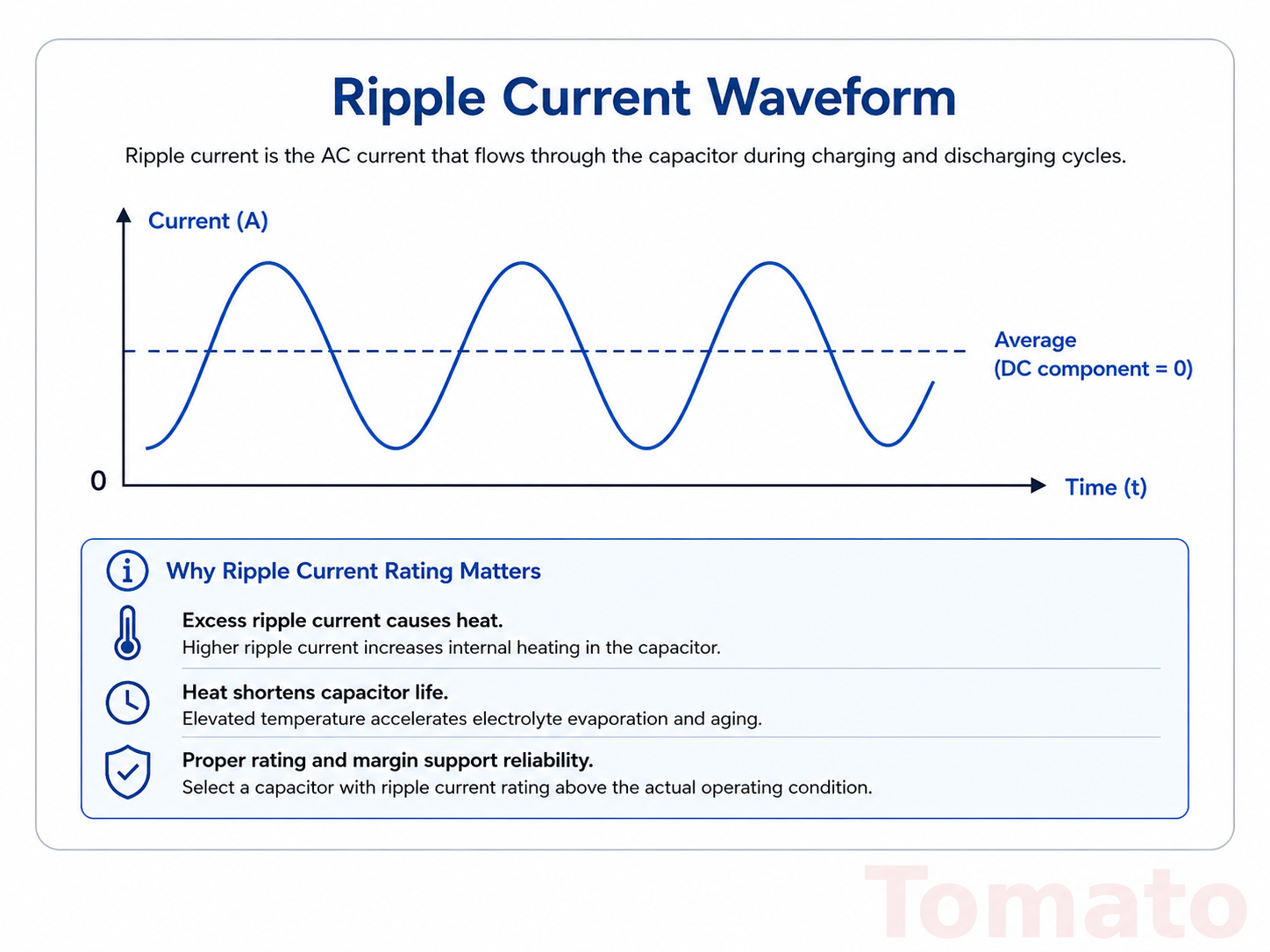

2. Понимание тока пульсаций

Ток пульсаций — это переменный ток, который проходит через конденсатор, когда схема многократно заряжает и разряжает его. В реальных конструкциях источников питания ток пульсаций неизбежен, особенно на входных и выходных участках преобразователей.

Если ток пульсаций слишком велик для выбранного конденсатора, компонент будет сильнее нагреваться, а избыточное тепло может ускорить испарение электролита, снизить ёмкость со временем и сократить полезный срок службы.

Почему важен номинал тока пульсаций

• Слишком высокий ток пульсаций вызывает избыточный нагрев
• Более высокая внутренняя температура снижает долгосрочную надёжность
• Тепло может ускорить высыхание электролита и ухудшение характеристик
• Недостаточная способность по току пульсаций может привести к раннему отказу
• Правильный запас по току пульсаций поддерживает стабильную длительную работу

Как выбирать

• Проверьте номинал тока пульсаций при соответствующей частоте и температуре
• Убедитесь, что фактический ток пульсаций в схеме остаётся ниже номинального значения с запасом
• Оценивайте не только электрические параметры, но и тепловые условия

3. Срок службы: обеспечение долгосрочной надёжности

Алюминиевые электролитические конденсаторы обычно указываются с номинальным сроком службы при определённых условиях испытаний, часто при максимальной рабочей температуре. Однако этот срок не означает автоматически фактический срок службы в реальных условиях, поскольку он зависит от нескольких факторов.

Рабочая температура, ток пульсаций, приложенное напряжение и окружающая среда влияют на то, как долго конденсатор будет оставаться стабильным в эксплуатации. В промышленном оборудовании и длительно работающих силовых системах срок службы часто является одним из важнейших критериев выбора.

Ключевые факторы, влияющие на срок службы

• Рабочая температура
• Ток пульсаций и самонагрев
• Приложенное напряжение
• Окружающая среда и вентиляция
• Общий рабочий цикл системы

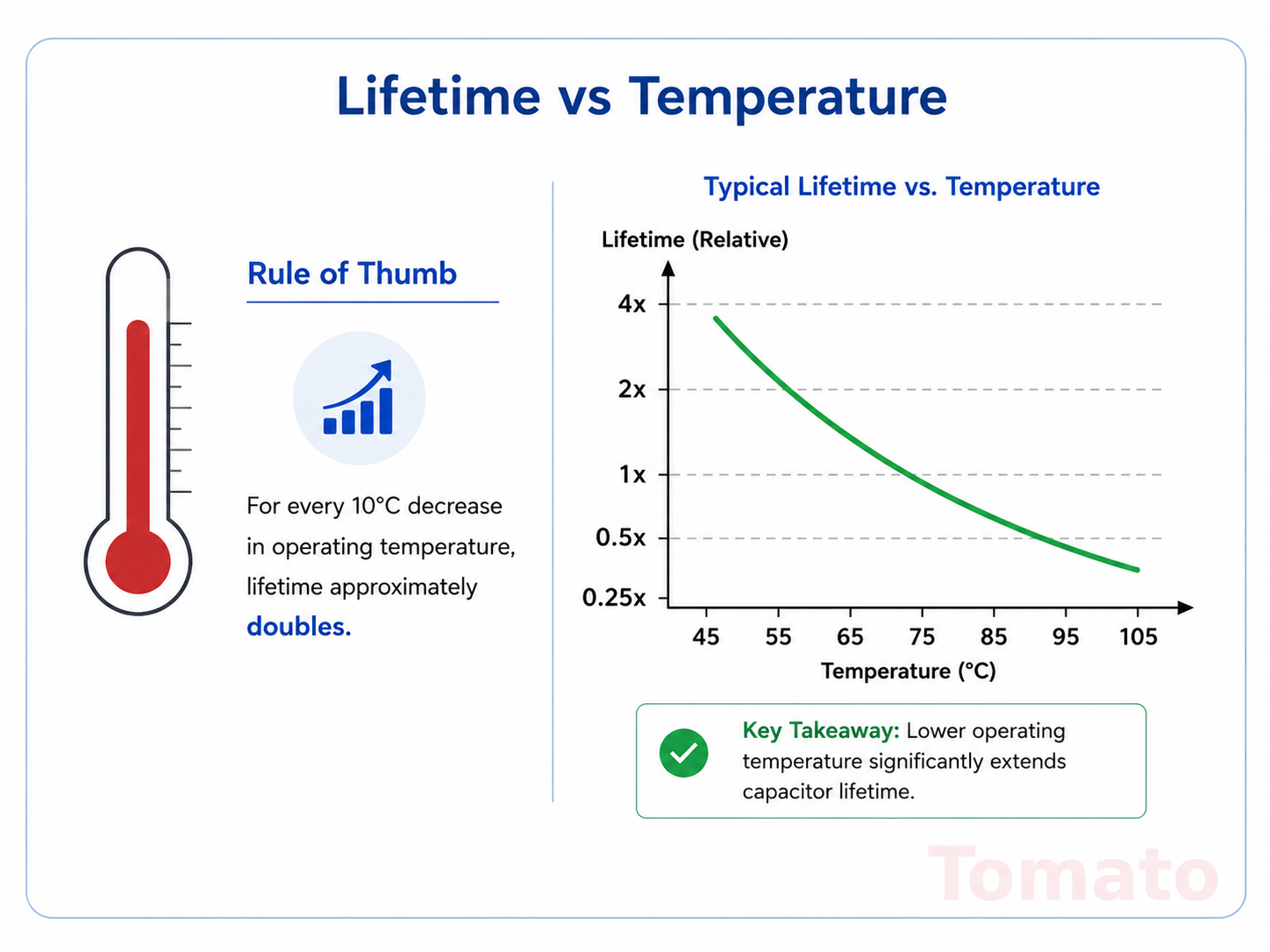

Полезное практическое правило состоит в том, что при снижении рабочей температуры на каждые 10°C срок службы конденсатора может примерно удваиваться. Именно поэтому тепловой запас так важен в реальных конструкциях.

Всегда внимательно проверяйте условия срока службы в datasheet. Конденсатор, рассчитанный на 2000 часов при 105°C, может прослужить намного дольше в более прохладной реальной среде, но только если ток пульсаций и условия монтажа также правильно контролируются.

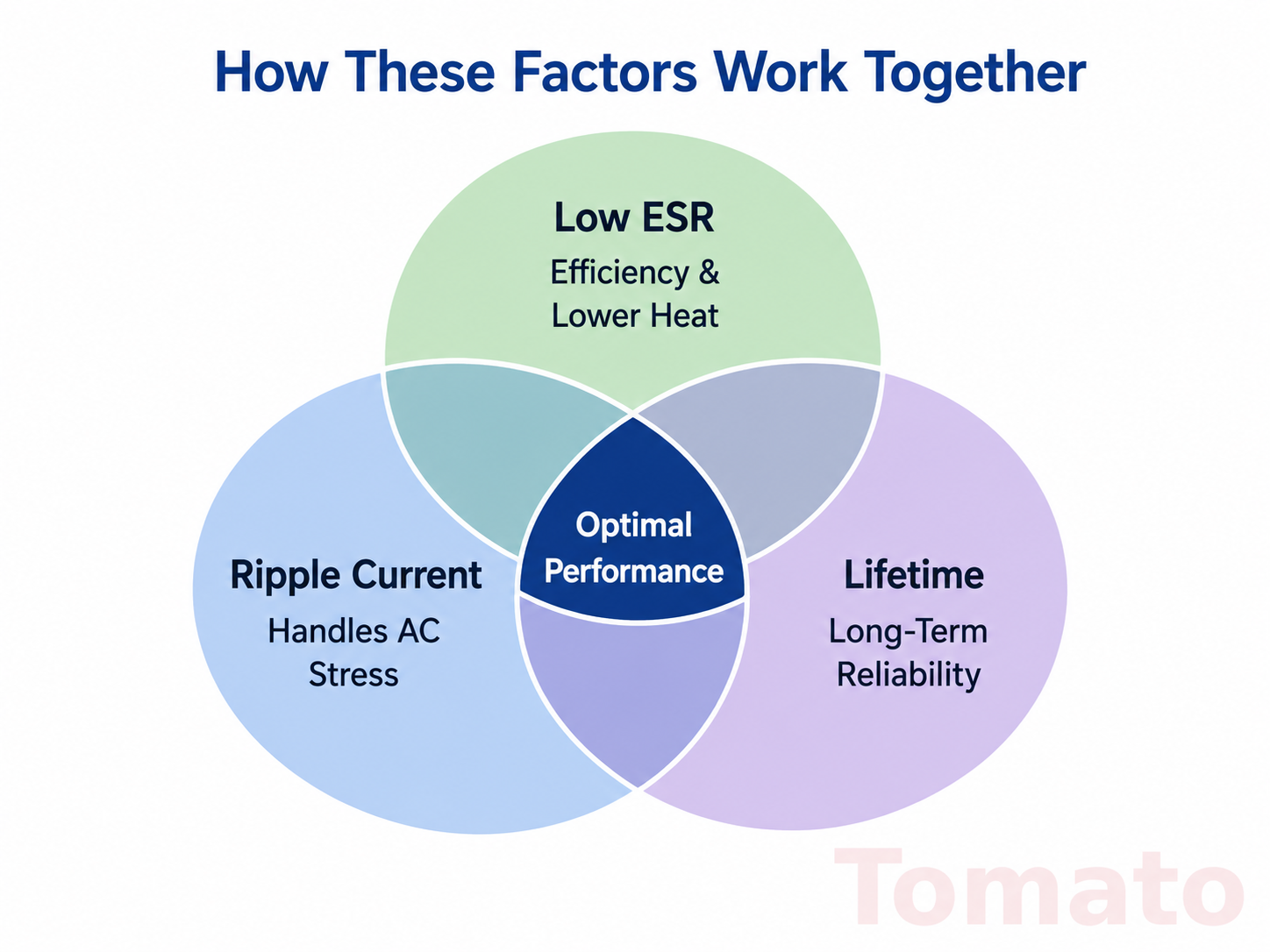

4. Как эти факторы работают вместе

Low ESR, достаточный номинал по току пульсаций и подходящий срок службы тесно связаны между собой. Эти факторы никогда не следует рассматривать изолированно.

Конденсатор с низким ESR, но недостаточной способностью по току пульсаций всё равно может перегреваться. Конденсатор с хорошими характеристиками по току пульсаций, но плохими тепловыми условиями, всё равно может иметь короткий срок службы в эксплуатации. Конденсатор с приемлемым номинальным сроком службы всё равно может выйти из строя слишком рано, если рабочая температура слишком высока.

В реальной разработке лучший конденсатор — это не всегда тот, у которого самая большая ёмкость или самый низкий ESR. Правильный выбор — это тот, который лучше всего балансирует эффективность, тепловое поведение, работу с пульсациями, ожидаемый срок службы и реальные условия применения.

5. Практический чек-лист выбора

Перед утверждением конденсатора для производства инженеры и закупщики должны совместно проверить следующие пункты выбора:

Заключение

При выборе алюминиевых электролитических конденсаторов Low ESR, ток пульсаций и срок службы — это три фактора, которые сильнее всего влияют на эффективность, стабильную работу и долговечность.

Для инженерных и sourcing-команд лучший результат достигается тогда, когда эти факторы балансируются в соответствии с реальными условиями схемы, а не когда внимание уделяется только одной характеристике. Если вы оцениваете варианты конденсаторов, вы также можете прочитать Алюминиевые электролитические конденсаторы Panasonic: типы, особенности и области применения, ознакомиться с Гибридные алюминиевые электролитические конденсаторы Panasonic: преимущества, области применения и советы по выбору, сравнить SMD и радиальные алюминиевые электролитические конденсаторы: ключевые различия и как выбрать, посетить главную страницу TomatoElec или связаться с нами через страницу контактов.
